21.Стандартизация шероховатости поверхностей: параметры и характеристики.

На поверхности детали после еe обработки остаются следы от кромок режущего инструмента в виде неровностей и гребешков, близко расположенных друг от друга. Шероховатостью поверхности называется совокупность неровностей с относительно малыми шагами, выделенная на базовой длине (L).

Для нормирования шероховатости поверхностей по ГОСТ 2789 установлено шесть параметров: три высотных (Rа; Rz; R_max), два шаговых (Sm; S) и параметр относительной опорной длины профиля (tp).

Характеристика параметров шероховатости:

Rа − среднее арифметическое отклонение профиля, мкм:,

Rz – высота неровностей профиля по 10-ти точкам, мкм:

R_max – наибольшая высота профиля − расстояние между линией выступов и линией впадин, мкм;

S_m – средний шаг неровностей профиля по средней линии, мкм:

S – средний шаг местных выступов профиля, мкм:

t_p – относительная опорная длина профиля:

22.Стандартизация шероховатости поверхностей: обозначение шероховатости поверхностей на чертежах.

Указание требований к шероховатости поверхностей производится на чертежах согласно ЕСКД по ГОСТ 2.309. Обозначение шероховатости состоит из условного значка и числовых значений [4,11]:

- основной знак, когда метод обработки поверхности чертежом не регламентируется;

- знак, соответствующий поверхности, полученной удалением слоя металла (точением, сверлением, фрезерованием, шлифованием и т.д.);

- знак, соответствующий поверхности в состоянии поставки, без удаления слоя металла (литье, штамповка, поковка и т.д.).

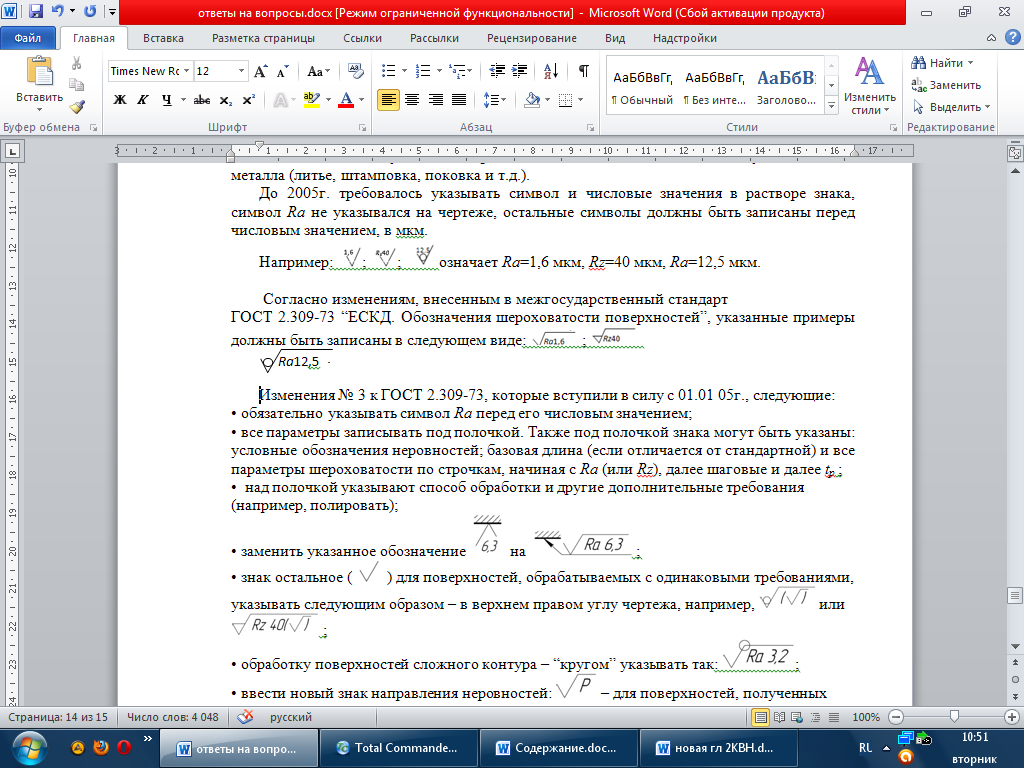

Обозначения шероховатости поверхностей”, указанные примеры должны быть записаны в следующем виде: ; , .

• обработку поверхностей сложного контура – “кругом” указывать так: ;

• ввести новый знак направления неровностей: – для поверхностей, полученных методом порошковой металлургии путем спекания;

• допускается указывать требования к шероховатости поверхности на прямоугольной рамке (расположенной горизонтально), содержащей допуск формы поверхности.

23.Стандартизация подшипников качения: типы и обозначение подшипников качения; классы точности подшипников качения.

Типы подшипников качения:

1-Шариковый радиальный;

2- Шариковый радиальный сферический;

3- Роликовый радиальный с коротким цилиндрическим роликом;

4- Роликовые радиальные со сферическими роликами;

5- Роликовые радиальные с длинными роликами;

6- Роликовые радиальные с витыми роликами;

7- Шариковый радиально-упорный;

8- Роликовый конический (не заклинивает);

9- Шариковый радиально-упорный;

10- Роликовые упорно-радиальные.

Полное обозначение стандартного подшипника без указания точности включает 7 позиций цифр, в которых, считая справа налево (₇X₆X₅X₄X₃X₂X₁X), закодированы:

До 10 мм:

1-внутренний диаметр;

2-серия диаметров;

3-цифра 0;

4-тип подшипника;

5-6-Конструктивная разновидность;

7-серия ширин

Свыше 10 мм:

1-2-внутренний диаметр (свыше 20мм частное отделение на 5; от 10 до 17: 10-00; 12-01; 15-02; 17-03);

3-серия диаметров;

4-тип подшипника;

5-6-конструктивная разновидность;

7-серия ширина

Серия диаметров:

-сверхлегкая;

-особо лёгкая;

-легкая;

-средняя;

-тяжелая;

-неопределенная.

Серия ширин:

-узкая;

-нормальная;

-широкая;

-особо широкая.

подшипников.
