16.Стандартизация допусков формы и расположения поверхностей: допуски и отклонения формы.

Вид допуска	Условное обозначение	Пример обозначения на чертеже

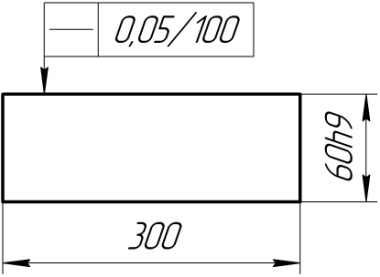

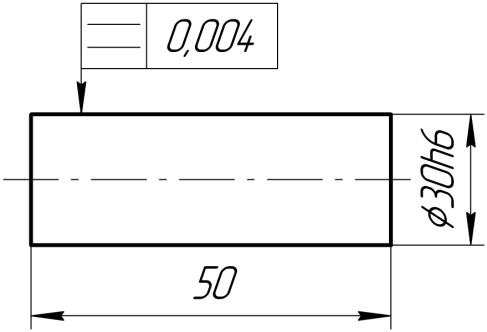

Допуск прямолинейности (для плоскостей, осей, цилиндрических поверхностей на заданной длине или на всей поверхности)

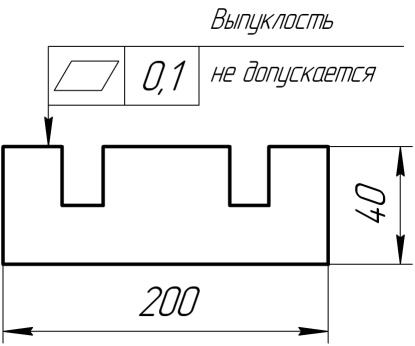

Допуск плоскостности (элементарные отклонения: вогнутость, выгнутость)

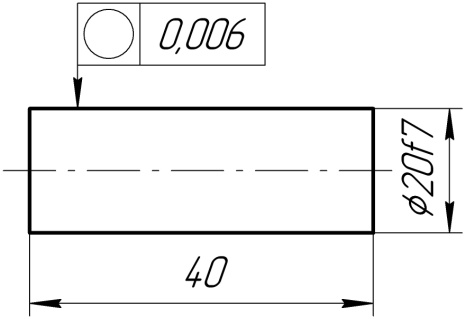

Допуск круглости (элементарные отклонения: овальность, огранка)

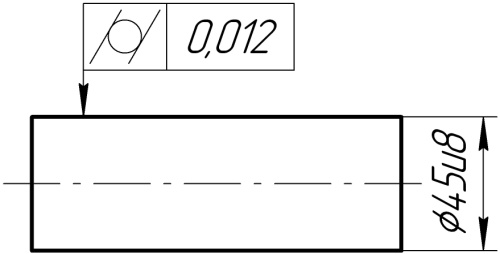

Допуск цилиндричности
Допуск профиля продольного сечения (элементарные отклонения: конусообразность, cедлообразность, бочкообразность)

17.Стандартизация допусков формы и расположения поверхностей: допуски и отклонения расположения.

18.Стандартизация допусков формы и расположения поверхностей: суммарные допуски и отклонения формы и расположения.

Вид допуска	Графический символ	Пример обозначения на чертеже

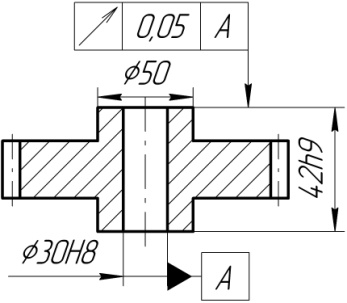

Допуски радиального или торцевого биения в заданном направлении База – ось отверстия Æ30Н7

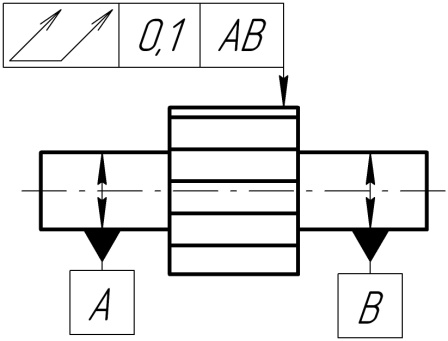

Допуск полного радиального или торцевого биения База − общая ось двух шеек вала

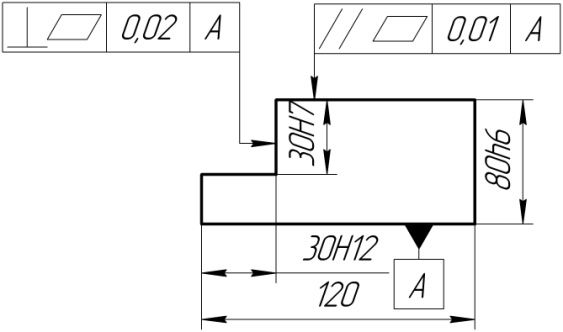

Суммарный допуск параллельности и плоскостности Суммарный допуск перпендикулярности и плоскостности

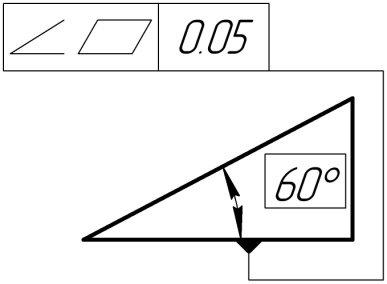

Суммарный допуск наклона и плоскостности
Допуск формы заданного профиля (суммарный допуск формы и расположения заданного профиля) А, Б - обозначение базы

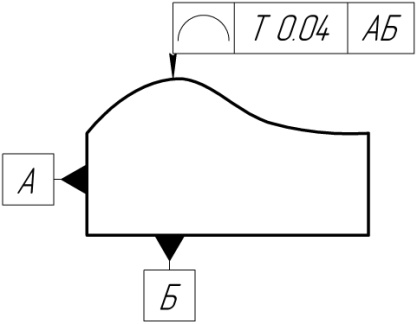

Допуск формы заданной поверхности (суммарный
допуск формы и расположения заданной поверхности)

19.Стандартизация допусков формы и расположения поверхностей: обозначение допусков формы и расположения поверхностей на чертежах.

Пункт 16-18: 3-ий столбец.

20.Стандартизация числовых значений допусков формы и расположения. Зависимые допуски. Диаметральное и радиусное выражение допусков расположения.

Числовые значения допусков устанавливает ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения».

Для взаимозаменяемости соединений ГОСТ 24643-81 устанавливает предельные отклонения в зависимости от принятой степени точности. Стандартом определено 16 степеней точности, в которых предельные отклонения формы соответствуют ряду R5 предпочтительных чисел.

Некоторые допуски взаимного расположения, относящиеся к оси, могут задаваться на чертежах в диаметральном или радиусном выражении. При этом в обозначении на чертеже обязательно указывается символ или R.

Допуски взаимного расположения, относящиеся к плоскости симметрии, могут задаваться на две стороны или на одну сторону. При этом в обозначении на чертеже обязательно указывается символ Т или Т/2.

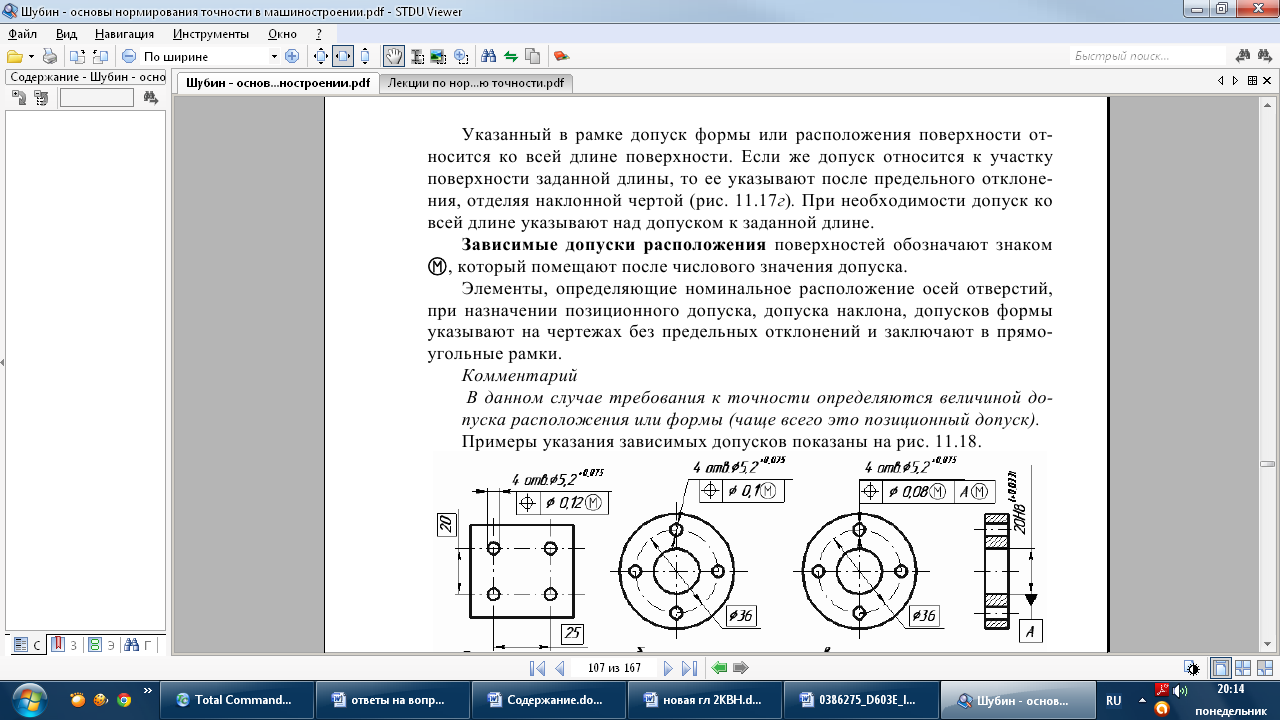

Зависимые допуски расположения поверхностей обозначают знаком , который помещают после числового значения допуска.

Элементы, определяющие номинальное расположение осей отверстий, при назначении позиционного допуска, допуска наклона, допусков формы указывают на чертежах без предельных отклонений и заключают в прямоугольные рамки.
