2.3. Механические характеристики производственных механизмов и электрических двигателей. Понятие жесткости механической характеристики

Для правильного и экономичного использования электродвигателей необходимо выявить механических характеристик двигателя характеристике производственного механизма.

Зависимость между приведенными к валу двигателя скоростью и моментом сопротивления механизма называют механической характеристикой производственного механизма.

Различные производственные механизмы обладают различными механическими характеристиками. Однако можно выделить отдельные категории механизмов на основании вида механической характеристики. Общий вид характеристики

,

где – момент сопротивления производственного механизма при скорости ; – момент сопротивления трения в движущихся частях механизма; – момент сопротивления при номинальной скорости ; x – показатель скорости.

1. Не зависящая от скорости механическая характеристика (прямая 1 на рис. 2.8, а). показатель степени и момент не зависит от скорости. Такой характеристикой обладают подъемные краны, лебедки, механизмы подач металлорежущих станков, поршневые насосы при неизменной высоте подачи. Сюда же можно отнести механизмы, у которых основным моментом сопротивления является момент трения.

2. Линейно-возрастающая механическая характеристика (прямая 2 на рис. 2.8, а) В этом случае и момент сопротивления линейно зависит от скорости . Главный привод некоторых станков.

3. Параболическая механическая характеристика (кривая 3 на рис. 2.8, а). Этой характеристике соответствует . Механизмы, обладающие такой зависимостью, называют механизмы с чисто-вентиляторной нагрузкой. Сюда относят центробежные насосы, гребные винты.

4. Нелинейно-спадающая механическая характеристика (кривая 4 на рис. 2.8, а). При этом и момент сопротивления изменяется обратно-пропорционально скорости, а мощность потребляемая механизмом остаётся постоянной. В эту группу относят некоторые токарные, расточные, фрезерные станки, моталки в металлургическом производстве.

Существуют механизмы и с промежуточными характеристиками.

Механической характеристикой электродвигателя называют зависимость его угловой скорости от вращающего момента . Наиболее распространённые виды характеристик двигателей представлены на рис. 2.8, б.

а	б

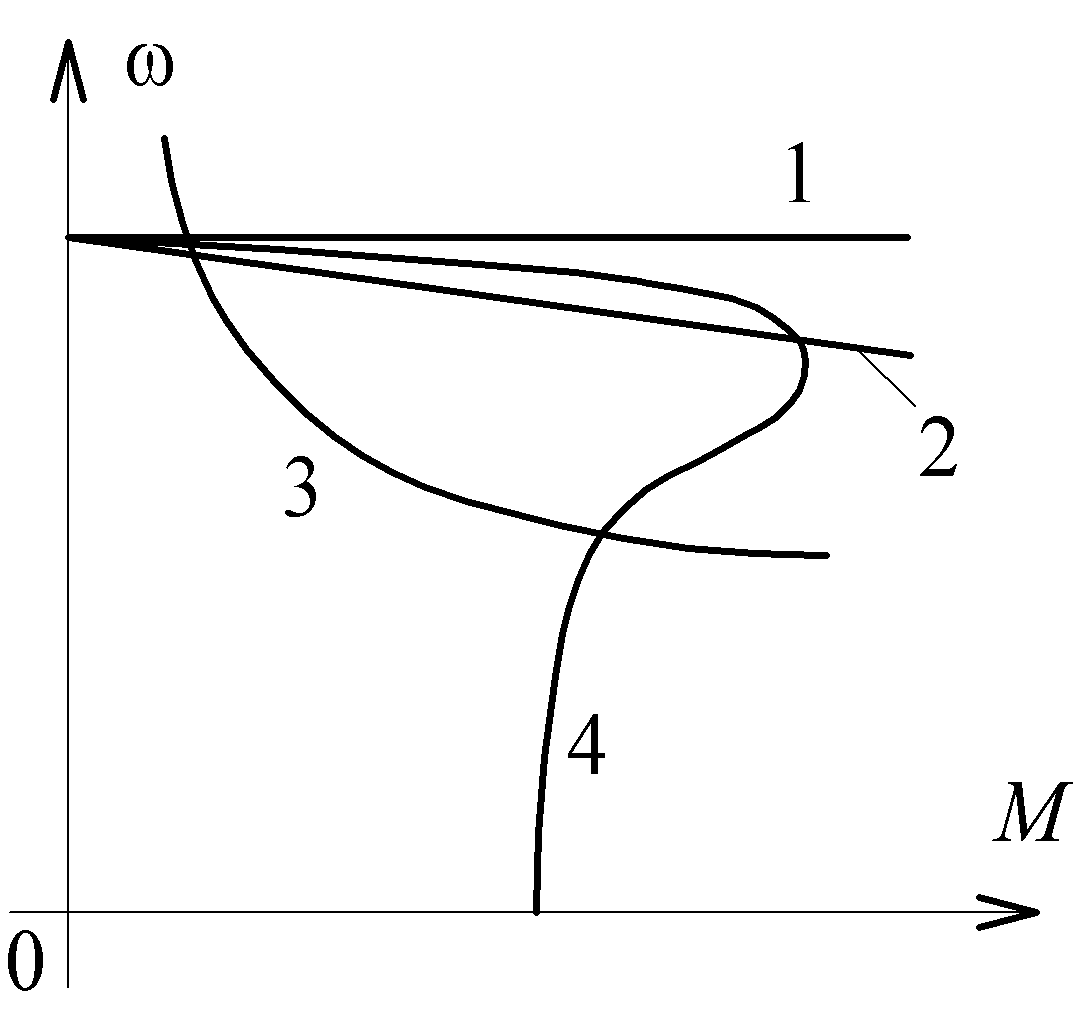

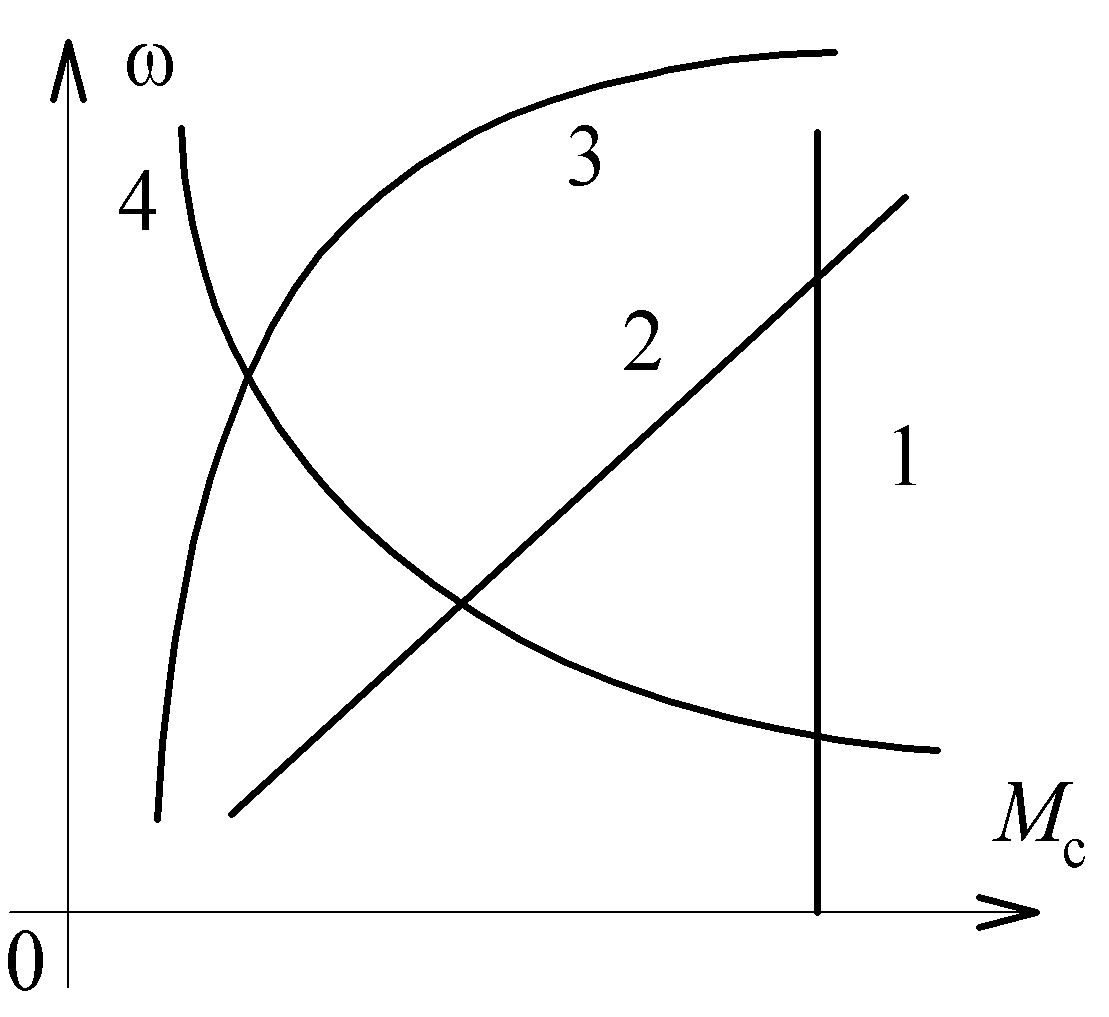

Рис. 2.8. Механические характеристики производственных механизмов (а) и электродвигателей (б)

Механическая характеристика характеризуется жесткостью. Под жесткостью понимают отношение приращения момента к приращению скорости, которое было вызвано приращением момента. Жесткость механической характеристики показывает, как (насколько) изменяется скорость двигателя (механизма) при изменении момента на валу двигателя (статического момента). В общем случае жесткость вычисляется по формуле

.

Для линейных механических характеристик производные могут быть заменены приращениями

.

Механические характеристики двигателей в зависимости от жесткости могут быть разделены на следующие категории:

1. Абсолютно жесткая механическая характеристика ( ) – скорость при изменении момента остаётся неизменной. Такой характеристикой обладают синхронные двигатели (прямая 1 на рис. 2.8, б).

2. Жесткая механическая характеристика. Скорость двигателя уменьшается не значительно при изменении момента. Такой характеристикой обладают двигатели постоянного тока с независимым возбуждением (ДПТ с НВ). И асинхронные двигатели (АД) в пределах рабочей характеристики (прямая 2 и кривая 3 на рис. 2.8, б).

3. Мягкая механическая характеристика – при изменении момента значительно меняется скорость (кривая 3 на рис.2.8, б). Такой характеристикой обладают ДПТ с последовательным возбуждением, особенно в зоне малых моментов.

4. Абсолютно мягкая механическая характеристика ( ) – такая характеристика, при которой момент двигателя при изменении скорости остаётся неизменным. Такими характеристиками обладают замкнутые САР тока при работе в режиме ограничения тока якоря.

Асинхронный двигатель обладает механической характеристикой с переменной жесткостью.
