Гравитационная флотация

• Применима для сильно загрязненных стоков.

• Большая свободная поверхность. Производительность от 1 до 500 м. куб./час

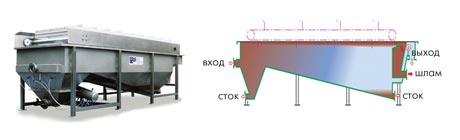

Рисунок – Внешний вид гравитационных открытых флотаторов компании Найхаус Вотер Технолоджи Б. В.

Удаление жиров из бытовых стоков, сточных вод, поступающих с боен скота и мясокомбинатов, перед выпуском этих вод в канализацию.

Основные характеристики процесса:

• задержание до 80% жиров;

• средняя длительность пребывания стоков в сооружении от 10 до 15 мин;

• расход подаваемого воздуха около 0,5—2 м³/ч на 1 м³ объема сооружения.

Самостоятельное выделение жиров: успокоительная зона, где вертикальная скорость потока составляет 15—20 м/ч (максимальная — 25 м/ч).

Рисунок -Сепараторы со скребковым мостом (а) и с цепью и олефиновым барабаном (б): 1- олеофильный барабан и круговой перефирийный желоб для съема маслянистых веществ

Обычные нефтеловушки горизонтального типа — это прямоугольные в сечении сооружения с продольным движением жидкости.

Округлая конструкция емкости – применима для производительности

> 500 м. куб./час

Нефтеловушки радиального типа со скребками, дешевые в строительстве, просты в эксплуатации и обеспечивают ту же эффективность. Функционируют при вертикальной скорости 5—15 м/ч.

Флотация с применением параллельных пластин

• Широкая сфера применения;

• Чрезвычайно компактный дизайн;

• Высокоэффективная зона разделения; Производительность от 0,2 до1500 м. куб./час;

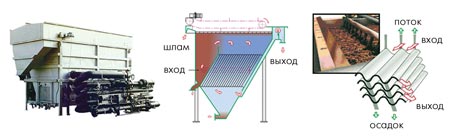

Нефтеловушки полочные — это тонкослойные сепараторы, зазор между пластинами (20—100 мм).

Во избежание заиливания сооружения добавляют уголь на стадии предобработки.

Пенная флотация

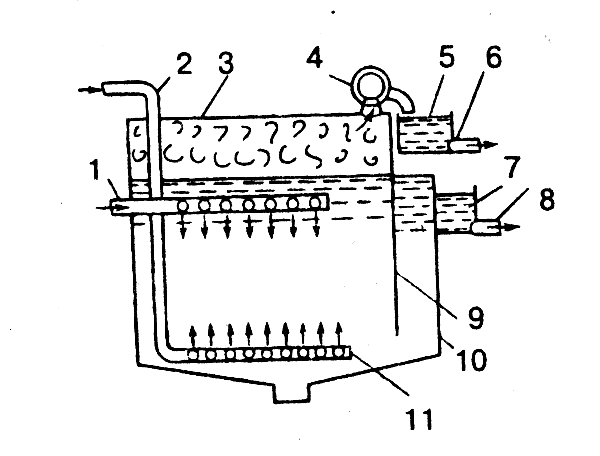

Рисунок 5 - Схема пневматического флотатора трубопровод с исходной водой 1, трубопровод сжатого воздуха 2, крышка флотатора 3, центробежный вентилятор 4, пеносборник 5, трубопровод 6, приемник 7 и трубопровод 8 очищенной воды, вертикальная перегородка 9, корпус флотатора 10. насадки из пористого материала 11

Напорная флотация

основана на использовании микроскопических пузырей воздуха, которые дозируются на входе в аэрационную систему. В этой аэрационной системе часть очищенной воды вместе с воздухом поступает под давлением 5 бар, где воздух растворяется в воде. Понижая это давление до 1 бара в форсунках сброса давления, формируют маленькие воздушные пузыри величиной 30-50 микрон, которые быстро прилипают к загрязнениям в воде, в результате чего достигается высокая степень очистки. Все примеси поднимаются на  поверхность и удаляются автоматическим скребковым механизмом.

Использование метода флотации для очистки воды от нефти

• предварительное удаление обычной флотацией, без добавления реагентов (снижает содержание углеводородов до 15—100 мг/л);

• окончательное удаления (напорной флотацией, фильтрованием, коалесценцией) с использованием реагентов (коагулирование солями металлов или катионными полиэлектролитами), обеспечивает полную очистку.

Стандарты Американского нефтяного института (Стандарты API):

• теоретический диаметр капель нефти предполагают равным d>0,15 мм;

• площадь поверхности в сечении параллельном силе тяжести Земли вычисляют с учетом значений вертикальной скорости, принимаемой в пределах 0,9—3,6 м/ч;

• площадь поперечного сечения подсчитывают по горизонтальной скорости, принимаемой равной 18—55 м/ч, что в 15 раз больше вертикальной скорости;

• отношение рабочей глубины к ширине принимают равным от 0,3 до 0,5;

• ширина должна быть: максимальная 6 м, минимальная 2 м;

• рабочая глубина 2,5 м (максимальная) и 1 м (минимальная).

При выполнении этих требований флотационные установни:

• обеспечивают высокие нагрузки (по нефти) при значительных колебаниях концентрации;

• уменьшают содержание углеводородов до 15—100 мг/л в зависимости от начальной концентрации эмульгированных
