Традиционные технологии переработки жидкостей Очистка сточных вод от крупнодисперсных примесей

Седиментация

- оседание частиц дисперсной фазы.

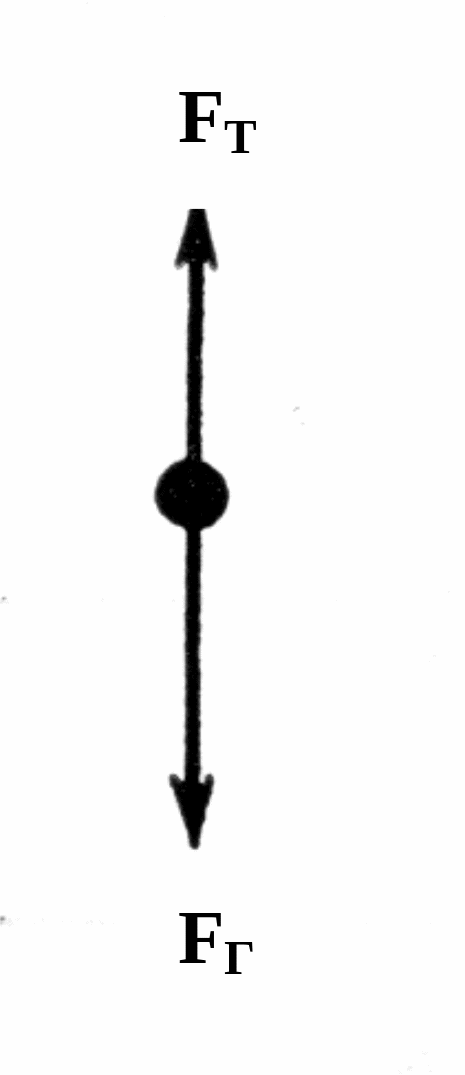

Рисунок - Движущие силы: гравитационная (сила тяжести) - FГ, торможения со стороны жидкости FТ, которая является результатом вязкости и инерционных сил.

Сила тяжести FГ определяется уравнением:

FГ=g(m-m0)=gmэф (1)

где (m- m0 )=mэф - эффективная масса частицы; m, m0 – масса частиц и масса дисперсионной среды в объеме частицы, g – ускорение свободного падения.

Типы камер осаждения

прямоугольные и круглые емкости с горизонтальным потоком;

- прямоугольные и круглые емкости с вертикальным потоком;

- пластинчатые емкости отстоя

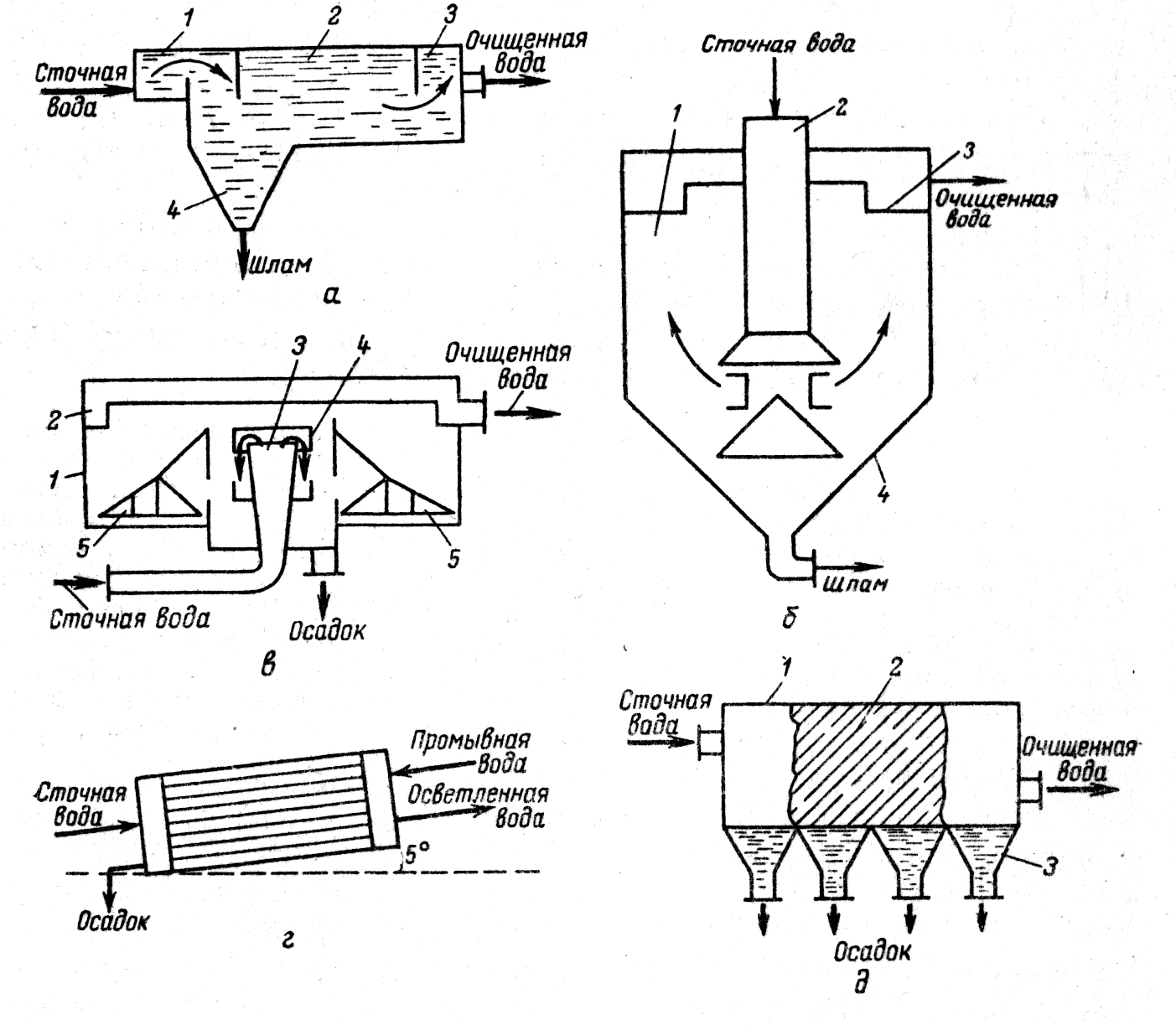

Рисунок - (а) – горизонтальный: 1- входной лоток, 2- отстойная камера, 3- выходной лоток, 4- приямок;

(б) – вертикальный: 1 – цилиндрическая часть, 2 – центральная труба, 3 – желоб, 4 – коническая часть;

(в) – радиальный: 1 – корпус, 2 – желоб, 3 – распределительное устройство, 4 – успокоительная камера, 5 – скребковый механизм;

(г) трубчатый;

(д) – с наклонными пластинами: 1 – корпус, 2 – пластины, 3 – шламоприемник

Полочные отстойники и осветлители.

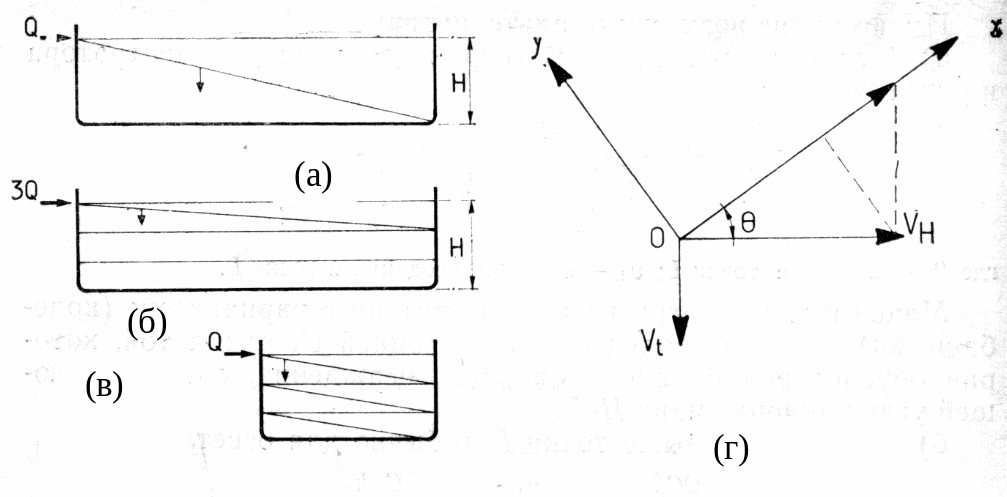

Рисунок - Схемы полочных осветлителей и система координат, используемая для их расчетов

—угол, образуемый осью Ох и горизонтальной осью.

Один из основных параметров, определяющих эффективность полочного осветлителя, находят по уравнению:

,

где Vос, Vf – соответственно скорость осаждения частиц и скорость потока в направлении x;

l – длина пластины в направлении потока;

H – глубина жидкости, измеренная под прямым углом к направлению потока.

В процессе седиментации хлопья оседают на дно камеры осаждения с горизонтальным или вертикальным потоком.

Для седиментации химического осадка рекомендуются баки с вертикальным потоком, так как они имеют лучшую контактную поверхность, и поэтому разделение фаз происходит эффективно.

Современная установка

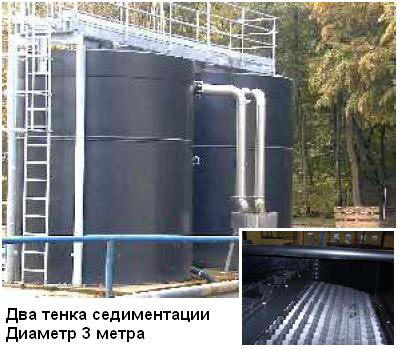

SKR Тенк седиментации

Цилиндрические тенки с радиальной опорой под модули.

Простая цилиндрическая конструкция

Площадь седиментации от 15 до 72 м2

Поток от 2 до 70 м3/ч

Материал PP или PE.

Диаметр до 3.4 метра.

Тонкослойные модули или сепараторы противоточного типа TUBEdek® успешно устанавливаются на установках для очистки питьевой воды, а также на многих промышленных объектах по очистке сточных вод, как с флокуляцией и коагуляцией, так и без них.

TUBEdek® хорошо зарекомендовал себя в муниципальных установках очистки сточных вод для первичного и окончательного отстоя и отстоя ливневых вод.

В отсутствии внешних воздействий осаждение высокодисперсных взвесей происходит очень медленно. Седиментация частиц, обладающих относительно высокой кинетической устойчивостью, может быть ускорена действием центоробежных сил.

Наиболее простыми центоробежными аппаратами являются гидроциклоны.

Гидроциклоны:

Недостатки:

- относительно большая энергоемкость;

- при недостаточном напоре (min0.05-0.1 МПа) жидкости может возникнуть воздушный столб, увеличивающий турбулентность потока, а следовательно ухудшающий процесс разделения суспензий;

- сложность удаления всплывающих веществ.

Многоярусные гидроциклоны:

Принцип: отстаивание загрязнений в тонком слое сточной воды. Производительность гидроциклона пропорциональна числу ярусов и по расчетам в 10-12 раз больше производительности других гидроциклонов того же диаметра.

Недостаток:

Если угол конуса диафрагм окажется меньше угла естественного откоса осадка, то на диафрагмах образуется большой слой осадка и многоярусный гидроциклон работать не будет, что ограничивает применение открытых многоярусных гидроциклонов.

Рисунок – Многоярусный низконапорный гидроциклон

1- коническая диафрагма,

2 – впускные камеры,

3 – насадки для отвода воды,

4 – корпус, 5 – шламоприемные щели,

6 – окна для отвода масел,

7 – трубопровод для отвода масел,

8 - трубопровод для отвода шлама,

9 – бункер для шлама,

10 – трубопровод для отвода осветвленной воды,

11 – водосливная стенка,

12 – маслоудерживающий щит,

13 – воронка для отвода масел

Флотация

Теоретические основы

Флотация основана на разности плотностей взвешенных твердых частиц или капель жидкости и жидкости, в которой они суспендированы.

Суть метода: в результате действия сил тяжести, всплывания и сопротивления комплексы «частица — газ» поднимаются и образуют концентрированный слой на свободной поверхности жидкости, с которой затем удаляются.

Области применения

Основное условие: адгезия (прилипание за счет сил межмолекулярного взаимодействия) между частицами и микропузырьками больше, чем смачивающее действие жидкости на частицы.
