Геологическая карта района с горизонтальным залеганием слоев

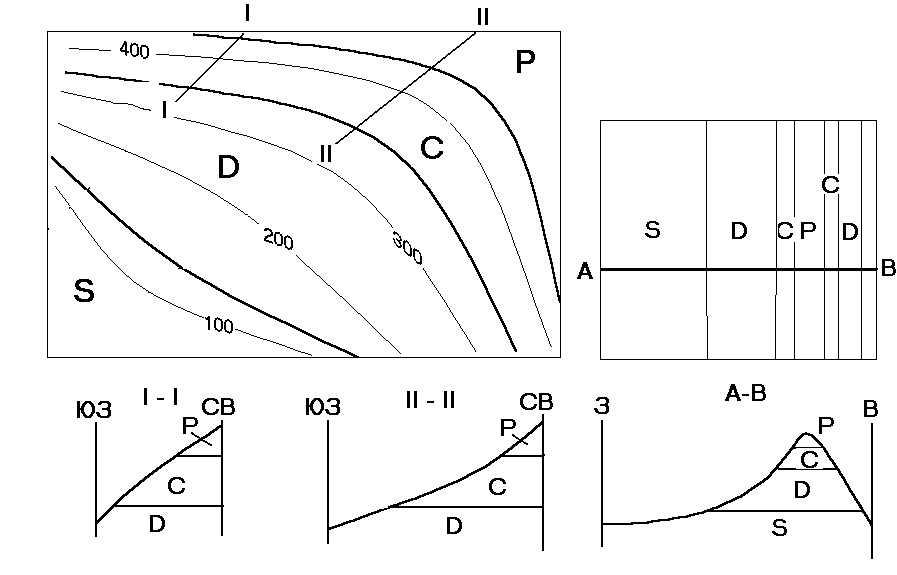

Рис.
1. Геологическая карта и профиль района
с горизонтальным залеганием слоев.
Истинная мощность при горизонтальном залегании слоев определится на геологической карте как разность между высотными отметками кровли и подошвы слоя. Например, на рис. 1 истинная мощность (она же вертикальная) верхнепермских отложений составляет (375 – 275) 100 метров.
Величина видимой мощности зависит исключительно от рельефа. На крутом склоне она уменьшается, на пологом – увеличивается (рис. 2). В связи с этим изменяется и проекция видимой мощности на горизонтальную плоскость, т.е. на карту. Протягивание геологических границ при горизонтальном залегании не представляет затруднений, если известны абсолютные высотные отметки кровли и подошвы закартированных свит. При наличии обрывистых и вертикальных склонов происходит слияние выделенных подразделений в одну линию. В этих случаях допускается протягивать стратиграфические горизонты условно полосками шириной не менее 1 мм при некотором их смещении.
Рис. 2. Зависимость ширины выходов слоев от рельефа при горизонтальном залегании.
Определив мощность слоев, обычно составляют стратиграфическую колонку в условно выбранном вертикальном масштабе.
На аэрофотоснимках горизонтальное залегание проявляется обычно весьма четко при расчлененном рельефе и наличии слоистости. Слоистость хорошо фиксируется на снимках чередованием полосок различной тональной плотности. Наличие таких полосок, повторяющих все изгибы рельефа и расположенных на одном гипсометрическом уровне – надежный признак горизонтального залегания. При равнинном рельефе часто на значительном пространстве обнажается один и тот же пласт и на аэрофотоснимке появляются обширные площади с монотонной окраской.
Горизонтальное залегание пород сохраняется сравнительно редко и отмечается, главным образом, в строении платформенных участков земной коры. Обычно оно нарушается последующими тектоническими движениями, которые выводят их из первоначального положения и образуют различные формы наклонного залегания.
В полевых условиях мощность горизонтально залегающего слоя определяется как разность высотных отметок кровли и подошвы. Также можно определить мощность следующим способом: шагами определить видимую мощность слоя К, затем определяем угол наклона склона α. Мощность слоя определяется по формуле: М = К · sin α.

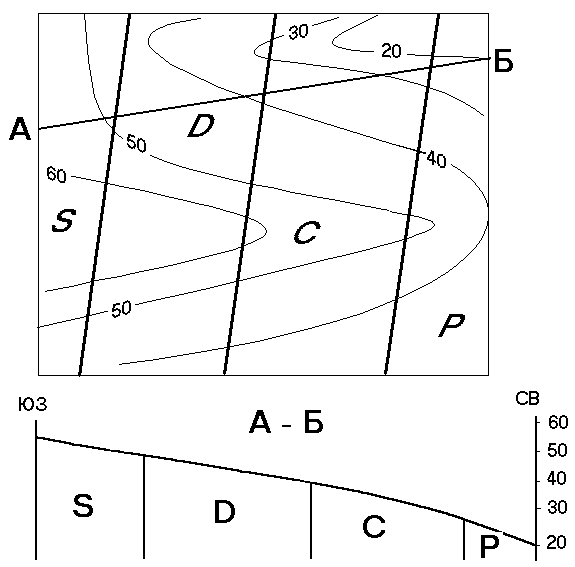

Рис.
3. Геологическая карта и профиль района
с вертикальным залеганием слоев.
Вертикальное залегание слоев можно рассматривать как частный случай наклонного нарушенного залегания слоев.
При вертикальном залегании слоев направление граничных линий на геологической карте совпадает с простиранием пластов. Если простирание слоев не изменяется в пределах карты граничные линии будут прямолинейны (рис. 3).
Истинная мощность равна проекции видимой мощности на горизонтальную плоскость, т.е. равна ширине слоя на геологической карте. При выдержанной мощности, вертикально залегающие слои протягиваются на карте полосами выдержанной ширины.
Для вертикально залегающего слоя определяют только азимут простирания. Это можно сделать в полевых условиях с помощью горного компаса, а на карте – с помощью транспортира.
