Лекція № 8

Модуль: Видобувні машини

Тема: Різальний інструмент виїмкових машин

План

1. Вступ

2. Призначення та типи різців.

3. Вимоги до різців

4. Елементи та параметри різців

Зміст лекції

По виду різці очисних комбайнів поділяються на радіальні і тангенціальні.

Радіальні закріплюються в різцетримачах виконавчого органа по радіусу шнека або барабана.

Тангенціальні закріплюються в різцетримачах під гострим кутом до радіусу виконавчого органа.

Вимоги до різців:

• ефективне руйнування масиву при найменшім подрібнені і пилоутворенні;

• міцність і зносостійкість;

• простота і надійність закріплення;

• простота конструкції і можливість поновлення;

• невелика вартість виготовлення і експлуатації.

I

II

Мал. 16 Елементи та параметрі різця

Елементи різця ( мал. 16). Різець складається з хвостовіка 1з голівкою 2, яка

армірована твердосплавною пластиною 3.

Грані різця – передня К, задня L, дві бокові М, ріжучі кромки - головна (лезвіє) N

і бокові Р.

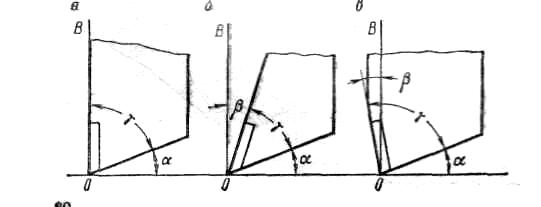

Конструктивні геометричні параметри різця.

Кут загострення ( γ ) – кут між передньою і задньою гранями різця.

Задній кут (α ) – кут між площиною різання DD і дотичною до задньої грані різця

Кур різання ( δ ) – кут між площиною різання DD і передньою гранню різця.

Передній кут ( β ) – кут між передньою гранью різця і площиною ОС, яка

перпендикулярна площині різання DD.

Передній кут може доривнювати нулю, мати позитивне і негативне значення.

Питання для самоконтролю

1. Яке призначення мають різці?

2. Які існують види різців?

3. З яких елементів складається різець?

4. Яке значення може мати передній кут?

5. Якими гранями утворюється кут загострення різця?

Література

1. Яцких В.Г. и др. Горные машины и комплексы, стр. 81 - 87

Лекція № 10

Модуль: Видобувні машини

Тема: Передавальні механізми. Види зв’язків та вимоги до передавальних механізмів.

План

1. Вступ

2. Призначення передавального механізму

3. Види зв’язків

4. Вимоги до передавальних механізмів

Зміст лекції

Передавальний механізм ( редуктор привода виконавчого органа ) зв'язує кінематично виконавчий орган з приводним двигуном комбайна, містить пристрої, які регулюють виконавчий орган по потужності пласта.

Передавальний механізм повинен мати: декілька швидкостей; муфту відключення виконавчого органа для безпечного його обслуговування; високий к.к.д.; надійні ущільнювання; примусове змащування шестерін і підшипників.

В очисних комбайнах застосовуються : стаціонарний регулюємий, стаціонарний нерегулюємий і шарнірний зв'язки.

При нерегулюемому стаціонарному зв'язку виконавчий орган не змінює своє положення відносно комбайн

( комбайн “Кіровець”), а при регулюємому зв'язку він пересувається відносно комбайна поступово.В обох випадках вісь обертання виконавчого органа зафіксована відносно комбайна.

Прикладом використання обох видів стаціонарних зв'язків є виконавчий орган комбайна МК67М. Його виконавчий орган – барабан з вертиканой вісю обертання ( рис. 15 ). Нижній барабан має стаціонарний нерегулюємий зв'язок, видвіжний – стаціонарний регулюємий .

Шарнірний зв'язок виконавчого органа з очисним комбайном дає можливість повороту виконавчого органа відносно вісі, яка не збігається з вісю його обертання. Шарнірний зв'язок мають вузькозахоплюючі комбайни зі шнековим виконавчим органом.

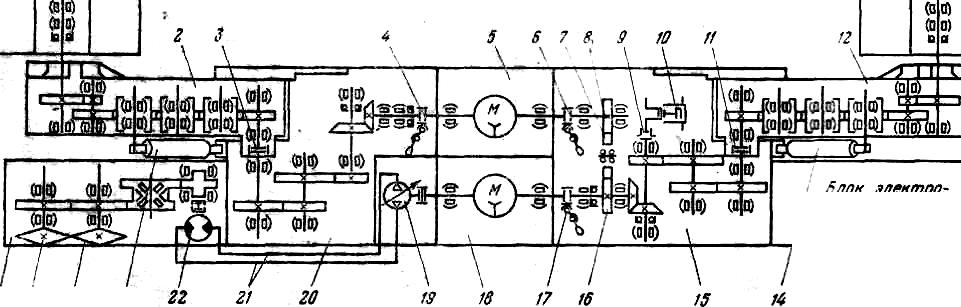

Роздивимось пристрій шарнірного зв’язку на прикладі комбайна 1ГШ68. (мал. 17)

Виконавчий орган складається з двох шнеків 1 і 13, які встановлені на вихідних валах зворотних редукторів 2 і 12.

Вісі шарнірних з'єднань редукторів 2 і 20, 12 і 15 паралельні вісям шнеків. Регулювання положення редукторів 2 і 12 відносно потужності пласта відбувається за допомогою гідро циліндрів 23 і 14. переміщення шнеків відбувається без розмикання кінематичного ланцюга, який з’єднує їх з приводними двигунами, що дозволяє регулювати шнеки при русі і здійснювати їх само зарубування у вугільний масив.

Мал. 17. Гідросхема комбайна 1ГШ68

Питання для самоконтролю

1. Яке призначення має передавальний механізм?

2. Які існують види зв’язків?

3. Як рухається виконавчий орган при стаціонарному регулюємому зв’язку?

4. Як рухається виконавчий орган при шарнірному зв’язку?

5. Які типи виконавчих органів мають шарнірний зв’язок?

Література

1. Яцких В.Г. и др. Горные машины и комплексы, стр. 101 – 103
