Лекція № 9
Модуль Видобувні машини
Тема: Виконавчі органи виїмкових машин
План
Вступ
Призначення та класифікація виконавчих органів
Вимоги до виконавчих органів
Пристрій, переваги та недоліки шнекового та барабанного виконавчих органів.
Зміст лекції
Основне призначення виконавчих органів – ефективне руйнування вугільного масиву з найменшим подрібненням і пилоутворенням.
Виконавчі органи класифікуються:
по ширині захоплення: вузькозахоплювальні – 0,5; 0,63; 0,8; 1 м, які працюють на пологіх і похилих пластах і 0,9 м - на крутих пластах; широкозахоплювальні – більш 1м.
по способу кріплення до корпусу очисного комбайна - із зворотом у горизонтальній площині, нерухомо.
по способу регулювання по потужності пласта – з регулюванням за допомогою гідродомкратів, без регулювання.
по схемі утворення початкового врубу - самозарубующієся і несамозарубующієся.
Вимоги до виконавчих органів:
- руйнування масиву на транспортабельні шматки;
мале подрібнювання і пилоутворення;
висока продуктивність по руйнуванню і навантаженню;
висока надійність;
високий к.к.д.;
неважке регулювання по потужності пласта;
самозарубування у пласт;
робота, як по однобічній, так і по човниковій схемі;
надійне закріплення різців у різцетримачах;
простота конструкції і зручність в експлуатації;
безпечне застосування в шахтах, небезпечних по газу и пилу.
Шнекові виконавчі органи ( мал. 14 ) складається зі ступиці 1, спіралі 2 з різцетримачами 3, лобовіни 4, трубки 5 з форсунками для зрошення.
Шнекі бувають:
литий або зварний;
з правим або лівим напрямком навівки спіралі;
по кількості і типу спіралей – 2-х і 3-х західні;
п
о діаметру: для тонких і середньої потужності пласта – 0,6; 0,8; 0,9; 1,0 ;1,2м; для потужних пластів – більш 2м
по ширині захоплення - 0,5; 0,63; 0,8м .
Переваги шнекового виконавчого органа:
широка область застосування;
висока продуктивність;
сполучення функції руйнування і навантаження;
Великий діапазон плавного регулювання по Мал. 14. Шнековий виконавчий орган
потужності пласта;
простота пристрою;
робота по човниковій і однобічній схемі без перемонтажу.
Недоліки шнекового виконавчого органа:
подрібнення вугілля.
Барабанні виконавчі органи бувають на вертикальні і горизонтальній вісі.

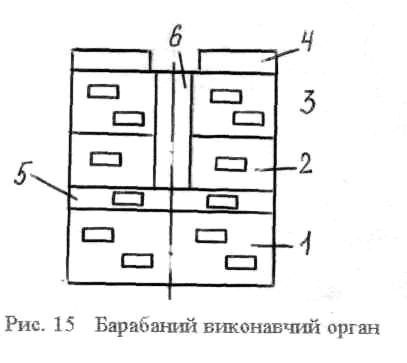

Барабан з вертикальною віссю обертання ( мал. 15) застосовується на пластах пологого падіння. Він складається з нижнього барабана 1, верхнього 2 і видвіжного 3, з'ємних дисків 4, ріжучо-привідного ланцюга 5, гідродомкрата 6.
Переваги барабанного виконавчого органа:
самозарубування в пласт вугілля;
робота на міцних вуглях і антрацітах;
недоліки барабанного виконавчого органа:
складність пристрою;
важке регулювання по потужності пласта;
погані навантажувальні здібності.
Барабан з вертикальній віссю обертання застосовується на пластах крутого падіння.
Мал.15 Барабанний виконавчий орган
Питання для самоконтролю
З яких елементів складається шнек?
За якими параметрами класифікуються шнекові виконавчі органи?
Які переваги та недоліки мають шнекові виконавчі органи?
З яких елементів складається барабанний виконавчий орган?
Які переваги та недоліки має барабанний виконавчий орган?
Література
1. Яцких В.Г. и др. Горные машины и комплексы, стр 87 - 98
