Лекція № 7

Модуль Видобувні машини

Тема: Загальні відомості про виїмкові машини

План

Вступ
Призначення виїмкових машин
Класифікація виїмкових машин
Типи виїмкових машин

Зміст лекції

Виїмкові машини призначенні для руйнування вугільного масива за допомогою виконавчих органів.

До виїмкових машин відносяться врубові машини, очисні комбайни, стругові установки.

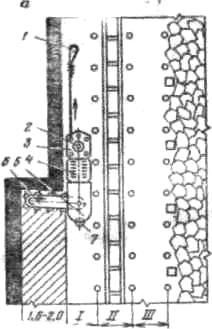

Врубова машина (мал. 13, а) призначена для механізації одного процесу – зарубки. Вона складається з електродвигуна 2, механізму переміщування 1, передавального механізму 3, виконавчого органа 4 – бара з ріжучим ланцюгом. Врубова машина працює по однобічній технологічній схемі, переміщуясь при зарубці в одному напрямку і здійснює холостий перегін в зворотньому. Вона розташована на першій дорозі, конвеєр на другій, а третя – для переміщування людей. Підрізаний масив руйнується за допомогою БВР.

Очисні комбайни – це машини, які одночасно механізують два процеси – руйнування вугілля і навантаження його на конвеєр. Їх поділяють на широко- і вузькозахоплюючі. Перші мають ширину захоплення більш 1м, другі – 1м і менш.

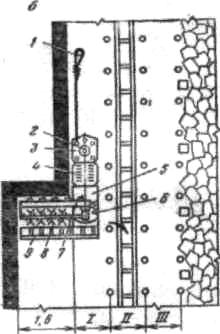

Широкозахоплювальні комбайни (мал. 13, б) складаються з електродвигуна 2, механізму переміщування 1, передавального механізму 3, виконавчого органа 4 – кільцевого бара, кільцевого навантажувача 5. Вони працюють по однобічній технологічній схемі при наявності трьох доріг.

Вузькозахоплювальний комбайн – основна виїмкова машина очисного комплексу з механізованим кріпленням.

Вузькозахоплювальні комбайни поділяються на комбайни для виїмки вугілля на пологих і похилих пластах (до 35⁰), і на пластах з кутом нахилу більш 35⁰.

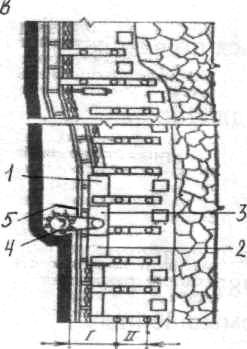

Вузькозахоплювальні комбайни (мал. 13,в) складаються з механізму переміщування 1, електродвигуна 2, передавального механізму 3, виконавчого органа 4, навантажувального пристрою 5. Вони переміщуються уздовж конвеєра і можуть працювати по однобічній або по човниковій схемі. Завдяки тому, що комбайн переміщується по рамі конвеєра, у лаві існує дві дороги: перша – для комбайна і конвеєра, друга – для людей.

Структурна схема виїмкових комбайнів, які працюють з рами конвеєра:

МП

ЕД

ПМ

ВО

НМ

МП – механізм переміщування;

ЕД – електродвигун;

ПМ – передавальний механізм;

ВО – виконавчі органи;

НП – навантажувальний механізм.
