Лекція № 5

Модуль: Контролюючі та регулюючі пристрої

Тема: Контролююча та регулююча апаратура, фільтри

План

  1. Вступ

  2. Класифікація гідроапаратури

  3. Призначення, типи та пристрій: гідроклапанів, дроселів, розподільників, реле.

Зміст лекції

Пристрої, які змінюють тиск рідини, напрямок потоку та інше – апаратура управління.

За призначенням: клапани, дроселі, розподільники, регулятори, релє, гідрозамки, гідроакумулятори.

Гідроклапан – апарат у якому величина відкриття робочого прохідного перетину змінюється під впливом потоку робочої рідини. Гідроклапани поділяються на регулюючі і спрямовуючі.

Регулюючі ( запобіжні, редукційні, переливні) – змінюють тиск або витрату рідини шляхом часткового відкриття або закриття прохідного перетину.

Спрямовуючі (зворотні) – змінюють напрямок потоку рідини шляхом повного відкриття або закриття прохідного перетину.

Запобіжний клапан (мал. 6, а) – призначений для захисту гідросистеми від тиску робочої рідини , який перевищує допустиме значення.

Редукційний клапан (мал. 6, б) – призначений для підтримки у відводимом потоці більш низького тиску ніж у потоку, що підводиться.

Переливний клапан – призначений для підтримки заданого тиску шляхом безперервної зливи робочої рідини.

Зворотний клапан (мал. 6, в) – призначений для пропускання рідини тільки в одному напрямку.

Гідродроселі – місцевий опір, який регулює витрату рідини. Поділяються на нерегулюємі (мал. 7 а ,б, в) і регулюємі ( мал. 7 г, д)

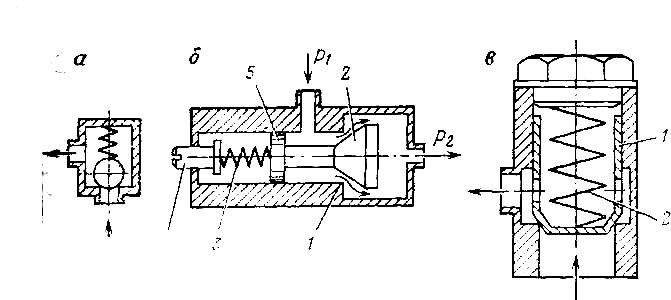

Мал. 6 Схеми клапанов: а – запобіжний; б – редукційний ( 1 – седло, 2 – клапан, 3 – пружина, 4 – гвинт, 5 – поршень); в – зворотний

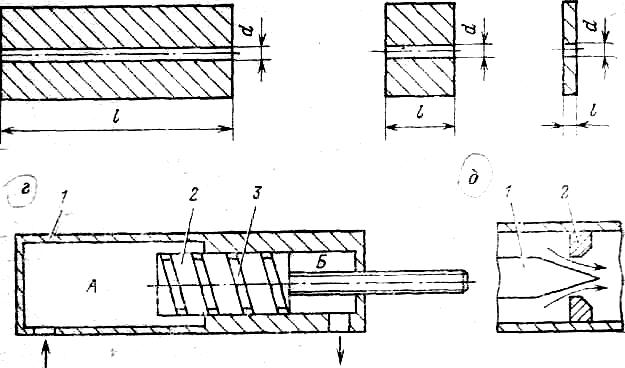

Мал. 7 Гідродроселі: нерегулюємі (а, б, в) регулюємі (г – плунжерний: 1 – корпус, 2 – плунжер, 3 – гвинтові канавкі; д – голчатий: 1 – голка, 2 – край отвору)

Гідророзподільники - призначени для зміни напрямку потоку робочої рідини. По конструкції поділяються на золотникові ( мал. 8, а), кранові ( мал. 8, б), клапані (мал. 8 в).

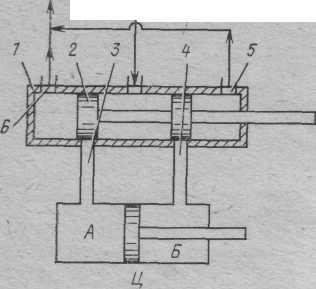

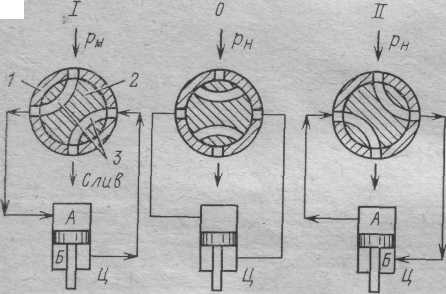

Мал. 8 Схеми гідророзполільників: а – золотниковий ( 1 – корпус, 2 – золотник, 3, 4, 5, 6– робочі вікна); б – крановий; в – клапаний

Гідрорелє – призначене для замикання і розмикання електричного ланцюга ( мал. 9, а). Гідрорелє складається з циліндра 1, поршня 2 зі штоком 3, контактного мостика 4, пружини 5. Контактний мостик при підвищенні тиску замикає контакти 6 електричного ланцюга.

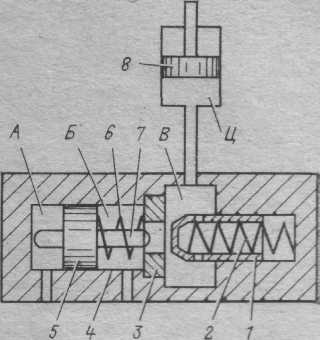

Гідрозамок – призначен для замикання робочої рідини у порожнині гідродвигунів з метою утримання вихідної ланки останніх у заданому положенні. Гідрозамок (мал. 9, б) складається з запірного елемента 1, пружини 2, седла 3, циліндра 4, поршня 5, пружини 6, штовхача 7.

Мал.. 9 Схеми: а – гідрорелє, б – гідрозамка

Гідроакумулятор – призначений для накопичування гідроенергії з метою подальшого ії використання у системах гідроприводів.

Фільтри – призначенні для очищення робочої рідини

Питання для самоконтролю

  1. Яке призначення має запобіжний клапан?

  2. Яке призначення має гідрореле?

  3. Яке призначення має гідрозамок?

  4. Яке призначення має гідророзподільник?

  5. Які існують види клапанів?

  6. Які існують види реле?

Література

  1. Фотиев М.М., Гопак А.А. Привод рудничных машин стр. 1113 - 129
