Лекція № 4

Модуль: Гідромашини

Тема: Насоси та гідро двигуни: пристрій, принцип дії, переваги та недоліки.

План

1. Вступ.

2. Шестеренні насоси та гідромотори: пристрій та принцип дії; переваги та недоліки.

3. Радіально-поршневі насоси та гідромотори: пристрій та принцип дії; переваги та недоліки.

Зміст лекції

Шестеренні насоси і гідромотори.

Принципова схема шестеренного насоса приведена на мал.3. Насос складається з корпуса 1, усередині якого розміщені шестірні 2 і 3, що знаходяться в зчеплені. Шестірня 2 є ведучої, а шестірня 3 відомою. Напрямок обертання шестерень показано стрілками. При виході шестірень із зчеплення звільняється простір,

що до цього було зайнято зубами, у результаті цього в камері В створюється

розрідження, під дією якого засмоктується олія з бака. Надалі олія, заповнивши

западини між зубами, переноситься шестірнями в порожнину Н, де зуби знову

входять у зчеплення, у результаті чого в порожнині Н виникає тиск. З порожнини Н рідина під тиском надходить у нагнітальний трубопровід.

Мал.3. Шестеренний насос

Переваги шестеренних насосів: простота конструкції і надійність у роботі.

Недоліки – низький робочий тиск, мала висота усмоктування робочої рідини.

Шестеренні гідромотори мають пристрій, аналогічний насосу.

Радіально – поршневі насоси і гідромотори.

Радіально – поршневими називаються насоси, у яких вісь обертання ротора перпендикулярна вісям робочих органів чи складає з ними кут більш 45⁰. Принципова схема радіально – поршневого насоса приведена на мал.4. Він складається зі статора 1, у якому ексцентрично обертається ротор 2, жорстко з'єднаний з валом 3. У циліндрах ротора знаходяться поршні 4, що мають сферичну форму голівок. При обертанні ротора, наприклад по годинній стрілці, поршні під дією відцентрових сил, а іноді і пружин ,рухаються від ос і ротора до переферії, у результаті чого на ділянці АСD відбувається збільшення обсягу камер від нуля до максимального значення; у цей час відбувається усмоктування рідини з магістралі через порожнину В. При подальшому русі ротора на ділянці DFA поршні повертаються до центра ротора і витісняють рідини в порожнину Н, а потім у магістраль. Якщо змінити ексцентриситет, то змінюється робочий об’єм насосу, а отже і продуктивність.

До переваг роторно – поршневих насосів варто віднести здатність переміщати великі обсяги робочої рідини при високих тисках і можливість регулювання подачі.

Основний недолік роторно – поршневих насосів – пульсація робочої рідини.

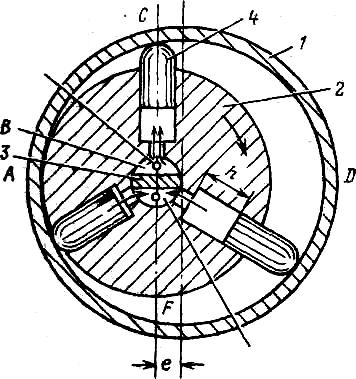

Мал. 4. Радіально-поршневий насос

Радіально – поршневі гідромотори (мал.5 ) по конструкції подібні з радіально – поршневими насосами, але відрізняються внутрішньою поверхнею статора 1, яка не гладка, а профільована. Поршні 3 ротора 2 спираються на статор, крізь проміжну ланку - ролик, який закріплений на поршнях за допомогою вісі 5. кожна камера крізь отвір 6 в роторі по черзі з’єднується з каналами 7 підведення робочої рідини під тиском і каналами 8 відведення робочої рідини. Щоб відбувся реверс обертання ротора, необхідно змінити напрямок підведення робочої рідини під тиском до гідромотору.

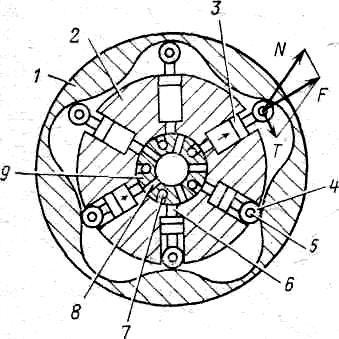

Мал. 5. Радіально-поршневий гідромотор

Питання для самоконтролю

1. За рахунок чого здійснюється рух рідини в шестерінному насосі?

2. За рахунок чого здійснюється рух рідини у радіально-поршневому насосі?

3. Які переваги має кожен з шестеренний насос?

4. Які недоліки має шестеренний насос?

5. Які недоліки має радіально-пластинчастий насос?

6. Які недоліки має радіально-поршневий насос?

Література

1. Фотиев М.М., Гопак А.А. Привод рудничных машин стр. 103 – 105, 107 – 109
