Зміст лекції

Пристрій і принцип роботи перфоратора.

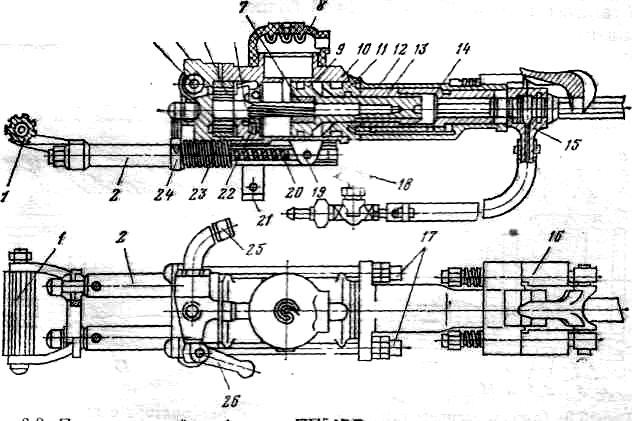

Перфоратор складається з ударно-зворотного механізму, повітророзподільного пристрою, механізму управління, пристрою для пилопридавлення, шумо- і віброгасительний пристрої. Корпус складається з голівки 4, циліндру 10, напрямної втулки 11 і патрону 12 з муфтою промивки 15 і буро тримачем 16. Патрон і буро тримач з’єднані болтами 17.Вода подається по рукаву з вентилем 18.

Ударно-зворотний механізм призначений для нанесення ударів по хвостовику бура і його поворот при зворотному русі. Він складається з поршня ударника 9, зворотної гайки 7, гвинта 6 з храповим пристроєм 5, зворотної букси 13 і гранд букси 14.

Повітророзподільний механізм призначений для поперемінного подавання стислого повітря в передню або задню порожнину циліндра перфоратора. Він скоадається з крана 3 з рукояттю 26, патрубка 25. Механізм управління перфоратором складається з рукоятки , яка має три положення: “Стоп”, “Забурювання”, “Повна робота”. Віброгасительний пристрій призначен для захисту бурильника від вібрації при бурінні.

Віброгасительний пристрій складається з рукояті 1, двох труб 2, які з'єднанні кронштейном 21; пружини 20 з повзунами, вісь яких проходить крізь отвір 19; допоміжних пружин 23.

Мал. 47. Перфоратор пневматичний

Принцип роботи перфоратора: поршень-ударник під дією стислого повітря здійснює зворотньо-поступові рухи. При русу вперед наприкінці робочого ходу поршень наносить удар по хвостовику бурового інструмента; при русі назад поршень за допомогою храпового пристрою 5 обертається на деякий кут. При цьому він крізь сполученні з ним букси 13 і гранд букси 14 повертає буровий інструмент.

Питання для самоконтролю

1. З яких вузлів складається перфоратор?

2. Яке призначення має ударно-зворотний механізм?

3. Яку кількість положень має рукоять управління?

4. Який пристрій захищає бурильника від вібрації?

Література

1 . Яцких В.Г. и др. Горные машины и комплексы, с. 14 – 19

Лекція № 32

Модуль: Обладнання для ведення допоміжних підготовчих робіт

Тема: Гірничі свердла

План

1. Призначення та класифікація гірничих свердел

2. Призначення , пристрій та принцип дії річних гірничих свердел

3. Призначення та пристрій колонкового свердла ЕБГП1

Зміст лекції

Гірничі свердла призначенні для буріння шпурів обертальним засобом по вугіллю і неміцним породам.

Класифікація:

• по роду енергії – електричні, гідравлічні, пневматичні;

• по потужності привода – ручні, колонкові.

Гірничі свердла зроблені у вибухобезпечном виконанні. Напруга для запитування гірничих свердел – 127 В.

Ручні гірничі свердла призначені для буріння шпурів глибиною 1,5 – 3 м і диаметром 40 – 45 мм по вуглю і неміцним породам з коефіцієнтом f ≤ 4. Вага ручних свердел – 16 – 25 кг, потужність двигуна – 1,0 – 1,4 кВт.

Свердло СЕР-19М складається з корпуса з двома рукоятками в який вбудован електродвигун; двохступінчатого редуктора; шпінделя, у який уставляється буровий інструмент; вентилятора; пристроя для підводу гнучкого кабеля.

Свердло ЕРП18Д-2М (мал. 48 ) відрізняється від інших наявністю додаткового барабана з тросом на передній кришці свердла. Він призначений для полегшення праці бурильника і підвищення ії продуктивності. На початку роботи бурильник закріплює трос до розпірної стійки, яка встановлена біля вибою. При роботі свердла трос намотується на барабан, чим забезпечується подавання свердла на вибій. Свердло складається з електродвигуна 5, редуктора 1, барабана 2 тросом 3, проміжного щітка 4, шпинделю Ш.

Мал. 48 Свердло ЕРП18Д-2М

Колонкові свердла призначені для буріння шпурів по породах середньої міцності з коефіцієнтом f = 4 ÷ 8. Потужність двигуна колонкового свердла – 5 кВт, а вага – 100 – 200 кг.

Електробур гідравлічний ЕБГП1 призначен для буріння з промивкою похилих і горизонтальних шпурів диаметром до 50 мм і довжиною 2,2 м в породах з коефіцієнтом міцності до f = 12.

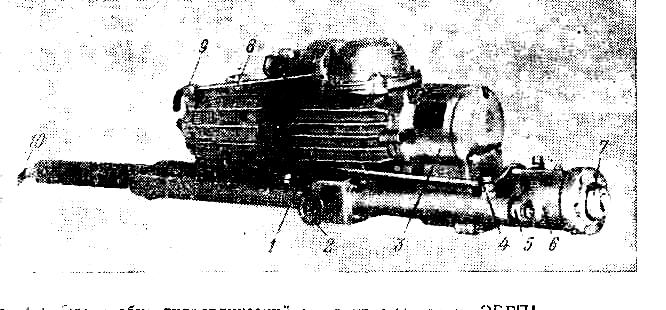

Електробур ЕБГП1 (мал. 49 ) складається з електродвигуна 1, гідропривода 3, двох гідроциліндрів 4, траверси 6 з порожнистим шпінделем 7, редуктора 8, цапфи 2, штоків 5 гідроциліндрів, рукоятки управління 9 і рукава 10 для зрошення.

Мал. 49 Електробур гідравлічний ЕБГП1

Питання для самоконтролю

1. Яке призначення мають ручні гірничі свердла?

2. Який засіб буріння використовується при роботі свердел?

3. Чим відрізняється свердло ЕРП18Д-2М від інших?

4. Яке призначення має колонкове свердло ЕБГП1?

5. З яких елементів складається електробур ЕБГП1?

Література

1 . Яцких В.Г. и др. Горные машины и комплексы, с. 28 – 41
