Лекція № 28

Модуль: Обладнання для ведення основних підготовчих робіт

Тема: Прохідницькі комплекси

План

  1. Вступ

  2. Призначення та класифікація прохідницьких комплексів.

  3. Призначення, склад обладнання та технологічна схема роботи прохідницьких комплексів.

Зміст лекції

Прохідницький комплекс складається з машин і механізмів, які зв'язані між собою конструктивно і технологічно у єдину систему. Прохідницький комплекс забеспечує комплексну механізацію всіх робіт прохідницького цикла.

Класифікація прохідницьких комплексів:

  • по способу проведення виробок – буровибуховий, комбайновий;

  • по типу основної машини – прохідницькій комбайн, буронавантажувальна або навантажувальна машина;

  • по виду комбайна – прохідницькій, нарізний;

  • по типу комбайна – виборчої або бурової дії;

  • по куту нахила виробки – до 100 , від 100 до 200 , до 350;

  • по місту встановлення кріплення – на відстані або безпосередньо у вибою;

  • по перетину виробки – одношляхові або двошляхові;

  • по виду кріплення – анкерна, дерев'яна, металева, тюбінгова, бетона.

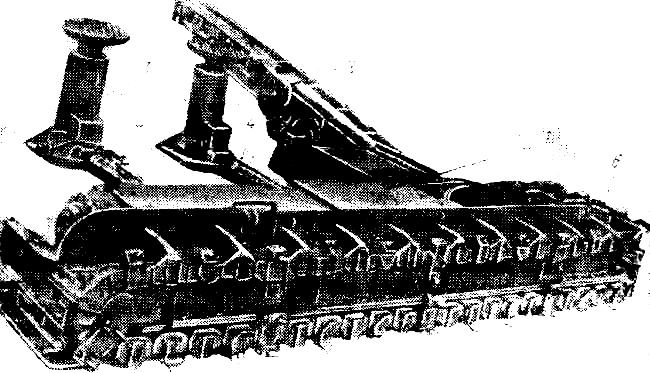

Нарізний комплекс кн (мал. 43)

Комплекс призначений для механізації проведення нарізних виробок по вугіллю на пластах з кутом падіння до 180 потужністю від 0,7 до 1,1 м.

Склад комплексу: нарізний комбайн 1 , скребковий перевантажувач 2, скребковий конвеєр, гідродомкрати пересування 4 з розпірними стійками 3, система зрошення. При роботі комбайна бар за допомогою двох гідроциліндрів виконує рух від грунту пласта до покрівлі, обробляя пласт на повну потужність по всієй ширині виробки, яка дорівнює 4 м. Вуголь транспортується нижньою гілкою ріжучо-доставочного ланцюга 5 на перенавантажувач, а з нього на конвеєр.

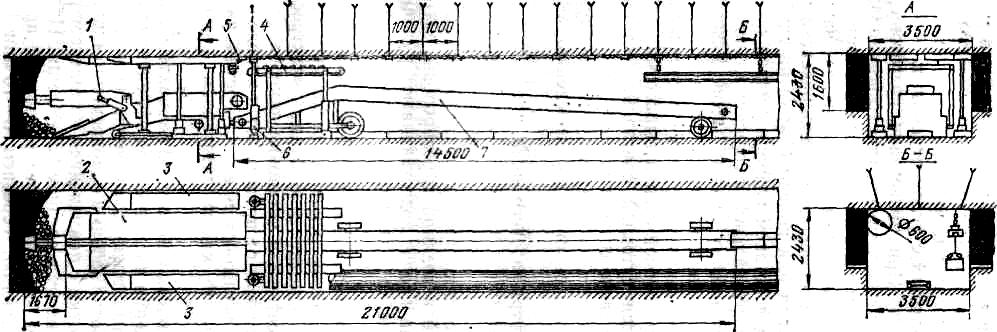

Мал. 43 Нарізний комплекс кн Комплекс кн-5 (мал. 44)

Комплекс призначений для комплексної механізації проведення підготовчих робіт прямокутної форми з кутом нахилу до 100 як по вугіллю так і по змішаному вибою.

Склад комплексу: комбайн 1 типа ГПК, тимчасове розпірно-крокуюче кріплення 2 і 3, укладач кріплення 4, навісне бурильне обладнання 6, стрічковий перевантажувач 7, гідравлічне і електричне обладнання, система пилопридавлення.

Мал. 44 Прохідницький комплекс КН-5

Питання для самоконтролю

  1. Яке призначення має прохідницький комплекс?

  2. Які машини і механізми входять до складу прохідницького комплексу?

  3. За якими параметрами класифікуються прохідницькі комплекси?

Література

1 . Яцких В.Г. и др. Горные машины и комплексы, с. 348 – 366

Лекція № 29

Модуль: Обладнання для ведення допоміжних підготовчих робіт

Тема: Призначення, пристрій та принцип дії відбійного молотка

План

  1. Вступ

  2. Призначення та основні вузли відбійного молотка.

  3. Принцип роботи відбійного молотка.

Зміст лекції

Відбійні молотки призначені для руйнування вугілля, твердого грунту, асфальтового покриття, кам'яних і цеглових кладок.

По роду енергії молотки поділяються на пневматичні, гідравлічні і електричні.

Пневматичний молоток - поршнева машина ударної дії. Відбійний молоток ( мал. 45) складається з повітророзподільного і ударного механізмів, пускового пристрою. Робочий інструмент – піка 18 входитьв буксу 16 і утримується пружиною 17.

Ударний механізм складається з ствола 13, перемички 15, букси 16 і ударника-порншя 14. Ударник під дією стислого повітря здійснює робочий і зворотний хід. Наприкінці робочого ходу ударник наносить удар по хвостовіку пікі.

Повітророзподільний механізм призначен для поперемінного подавання стислого повітря в передню або задню порожнину циліндра і для випуску відпрацьованного повітря в атмосферу.Він розташован у проміжній ланці 6 і складається з клапаної коробки 8, кільцевого клапана 9 і сідла 10. Штіфти 11 запобігають зміщуванню сідла відносно ствола. Фіксатор 19 утримується стопорним кільцем 12. Тарільчата пружина 7 притискає повітророзподільний механізм до ствола.

Пусковий пристрій складається з рукоятки 1, вставки 2, пружини 3, вентіля 4, заглушкі 20, кільця 24, гумового амортизатора 25, штуцера 5 з шайбою 23, ніпеля 21 і гайки 22.

1 2 3 4 5 6 7 8 9 10 11 12А13 14 Б 15 16 17 18

Мал. 45 Відбійний молоток МО6ПМ

Стисле повітря підводиться до відбійного молотка гнучким рукавом довжиною не більш 12 м з внутрішним діаметром 16 мм.

Зменшення вібрації здійснюється: зменшенням ваги і діаметра ударника, гумовим амортизатором, наявністю додаткової камери наприкінці зворотного руху ударника, у якої відбувається стиснення повітря.

Питання для самоконтролю

  1. Яке призначення має відбійний молоток?

  2. З яких вузлів складається відбійний молоток?

  3. Який тиск повітря необхідний для роботи відбійного молотка?

  4. Як відбувається змащування відбійного молотка?

  5. Що застосовано для зменшення вібрації?

Література

1 . Яцких В.Г. и др. Горные машины и комплексы, с. 4 – 9
