Лекція № 26
Модуль: Допоміжне обладнання з механізації видобувних робіт
Тема: Насосні станції
План
Вступ
Призначення та пристрій насосної станції СНУ5
Апаратура насосної станції: види та призначення.
Зміст лекції
Насосна станція СНУ5 призначена для запитування гідросистем механізованого кріплення очисних комплексів і агрегатів.
На рамі насосної станції розташовані: два високонапірних радиально-поршньових насоса ( кожний насос приводиться у дію електродвигунами потужністю по 17 кВт кожний ); підпитувальний насос з приводом від електродвигуна потужністю 4 кВт; контрольно-вимірювальна апаратура; гідравлічна і електрична апаратура;
бак для емульсії емністю 750 л.

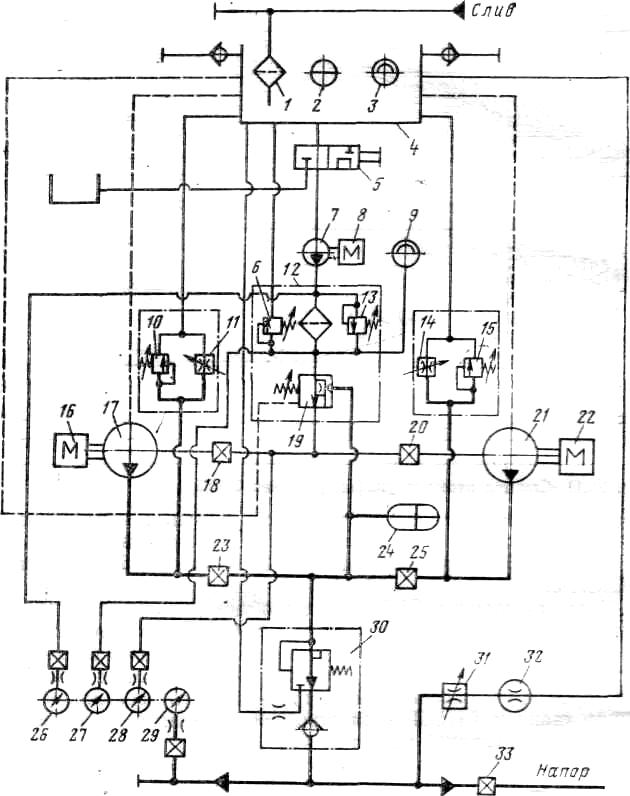

Гідравлічна схема станції СНУ5 (мал. 41) Насос, що запитує 7 з приводом від електродвигуна 8 всмоктує робочу рідину з бака 4 подає ії у блок фільтрів 12. Відфільтрована рідина крізь регулятор 19 і крани 18 і 20 надходить до в исоконапірних насосів 17 і 21.
Насоси приводяться у рух електродвигунами 16 і 22. Далі рідина крізь крани 23 і 25, клапан мінімального витрачання 30 і кран 33 подається у гідросистему механізованого кріплення. Злив робочої рідини з гідросистеми здійснюється крізь фільтр 1.
Апаратура регулювання складається з регулятора 19, підпірного клапана 6. Гідроакумулятор 24 призначений для підтримки роботи регулятора 19.
Апаратура управління складається з п'яти кранів 18, 20, 23, 25, 33.
Контрольно-вимірювальна апаратура складається з манометрів 26, 27, 28, 29, рівнемерів 2, расходомера 32, дроселя 31.
Апаратура захисту насосної станції складається із запобіжних клапанів 10 і 15, які настроюються дроселями 11 і 14; релє контроля 3 рівеня рідини у
баці; релє контроля тиску 9; переспускного клапана 13.
Мал. 41 Гідравлічна схема насосної станції СНУ5
Питання для самоконтролю
Яке призначення має насосна станція?
Які апарати входять до складу апаратури захисту?
Які апарати входять до складу апаратури управління?
Які апарати входять до складу апаратури контролю?
Який робочий тиск утворюється на виході з насосної станції?
При якому тиску спрацьовує запобіжний клапан?
Література
1 . Яцких В.Г. и др. Горные машины и комплексы, с. 236 – 243
Лекція № 27
Модуль: Обладнання для ведення основних підготовчих робіт
Тема: Прохідницькі комбайни
План
Вступ
Призначення та класифікація прохідницьких комбайнів.
Пристрій та принцип дії прохідницького комбайна виборчої дії.
Зміст лекції
Прохідницькі комбайни призначені для механізованого проведення гірничих виробок, навантаження разруйнованої гірничої маси на конвеєр комбайна, з нього на перенавантажувач і далі у шахтні транспортні засоби.
Класифікація прохідницьких комбайнів:
- по призначенню – для проведення нарізних виробок по пласту корисної копалини; для проведення основних і допоміжних підготовчих виробок по пласту або змішаному вибою ( f ≤ 4 ); для проведення підготовчих і капітальних виробок ( f ≤ 4 – 8 і f ≥ 8 );
по способу обробки вибою – виборчої або бурової дії;
по площині перетину виробки – від 5 до 16; від 16 до 30 і більш 30 м2;
по типу бурових виконавчих органів – роторі і планетарні;
по типу навантажувального пристроя – шнекі, ковші і лапи, що нагортають;
по типу ходового пристроя – гусенічні і розпірно-крокуючі;
по формі перетину виробки – прямокутні, трапецієподібні, арочні, круглі, овальні;
по виду енергії – електричні, гідравлічни, пневматичні.

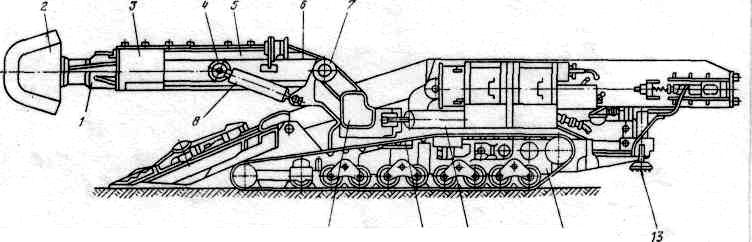

Комбайн ГПК (мал. 42 ) складається з стріли 1, коронки , що ріже 2, редуктора 3, електродвигуна 5 і рами 6. Виконавчий орган шарнірно закріплен на цапфах 4, 7 зворотної турелі 9 і двома гідродомкратами 8 . Турель 9 змонтована на основній рамі 10 і за допомогою двох гідродомкратів 11 обертається в горизонтальній площині разом з виконавчим органом. Навантажувальний пристрій комбайна має похилий стіл 4 з лапами, що нагортають 3 і конвеєр 5. Гусенічне обладнання комбайна 12 призначено для створення напірного зусилля на вибій і для переміщування комбайна по виробкам. Для підвищення стійкості комбайна застосовані гідроциліндри 13.
Мал. 42 Загальний вид комбайна ГПК
Питання для самоконтролю
Яке призначення мають прохідницькі комбайни?
За якими параметрами класифікуються прохідницькі комбайни?
Який тип виконавчого органу має прохідницький комбайн ГПК?
Який тип ходового пристрою має прохідницький комбайн ГПК?
Який тип перевантажувача має комбайн ГПК?
Література
1 . Яцких В.Г. и др. Горные машины и комплексы, с. 325 – 347
