Лекція № 24

Модуль: Видобувні комплекси

Тема: Комплекс КГУ та щитові агрегати.

План

1. Вступ

2. Призначення, склад обладнання та технологічна схема роботи механізованого комплексу КГУ.

3. Призначення, склад обладнання та технологічна схема роботи щитового агрегату АНЩ.

Зміст лекції Комплекс кгу

Комплекс КГУ (мал. 36) призначений для комплексної механізації очисних робіт на пластах потужністю 0,6 – 1,5 м з кутом падіння 35 – 90⁰.

Склад комплексу: комбайн “Темп”, який підвішен на двохбарабаній тяговозапабіжній лебідці 1ЛГКН, лінійни і кінцеві секції, насосна станція СНУ5, кабелєукладач КБК, станція зрошення, магнітна станція.

При роботі комбайна знизу уверх секції кріплення пересуваються услід за виїмкою. Всі секції зв'язани між собою по падінню гідравлічними штангами і гідродомкратами пересування. Кожна секція має огородження з боку виробленого простору і з боку робочого простору.

Щітовий агрегат 1АНЩ

Агрегат 1АНЩ (мал. 37) призначен для комплексної механізації очисних робіт при розробці пластів потужністю 0,7 – 0,9 м з кутом падіння 35 – 90⁰ смугами шириною 60 м по падінню.

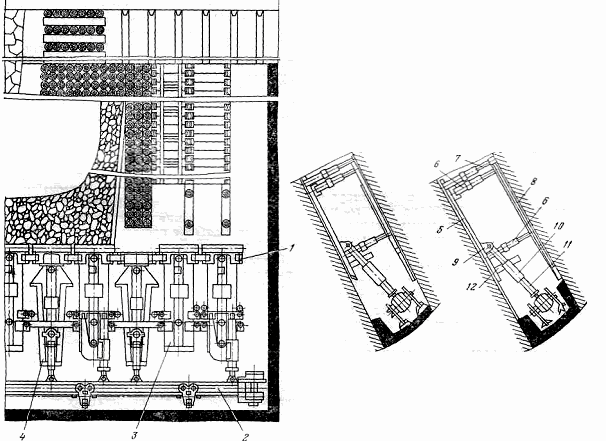

Мал. 36 Механізований комплекс КГУ

Агрегат складається з гідрофікованого огороджувально-підтримуючого кріплення, конвеєроструга, насосної станції, електрообладнання і станції зрошення. Конвеєроструг здійснює виїмку вугля по всьому вибою на повну потужність пласта. Виконавчий орган – каретка з різцями. Подавання конвеєроструга на вибій здійснюється гідродомкратами, які встановлюються кожні 6 м. Спочатку відбувається виїмка верхньої пачки вугля, а потім – нижньої. Механізоване кріплення складається з двох груп секцій: основної та допоміжної. Основні секції складаються з лінійних, підвіски та кінцевих. Основні секції з’єднані між собою в єдину групу двома рядами зв’язків по передньому та задньому рядами стійок. Допоміжні секції відрізняються основою клиноподібної форми, розташовані поміж основних і не мають між собою кінематичного зв’язку. Процес пересування механізованого кріплення здійснюється з примусовим гідравлічним послідовним пересуванням груп секцій кріплення. Спочатку пересуваються допоміжні секції, а потім – основні.

Переваги щитових агрегатів: горизонтальне розташування вибою з фронтальною виїмкою вугля; невелика швидкість різання і доставки вугля; мала глибина захоплення; відсутність людей в очистному вибої; дістанційне управління.

Недоліки: значна трудоємність перемонтажних робіт.

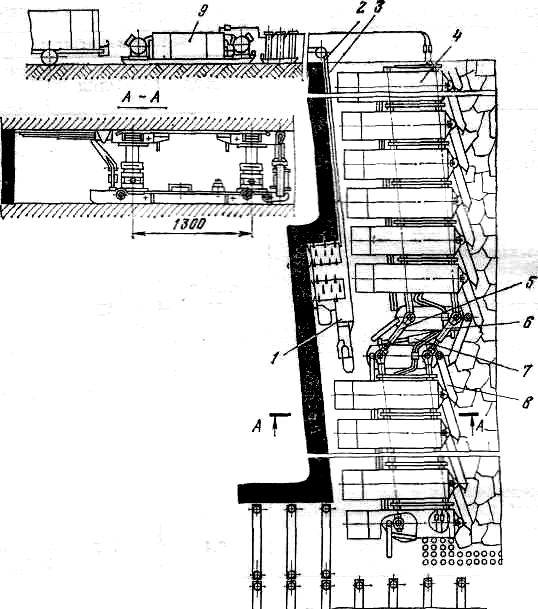

Мал. 37. Щитовий агрегат 1АНЩ

Питання для самоконтролю

1. Яке призначення має комплекс КГУ?

2. Яке обладнання входить до складу комплексу КГУ?

3. За якою технологічною схемою працює комплекс КГУ?

4. Яке призначення має агрегат АНЩ?

5. Яке обладнання входить до складу агрегату АНЩ?

6. Який тип кріплення має агрегат АНЩ?

7. Який виконавчий орган має агрегат АНЩ?

Література

1 . Яцких В.Г. и др. Горные машины и комплексы, с. 302 - 311
