Лекція № 23

Модуль: Видобувні комплекси

Тема: Видобувні комплекси пологого та похилого падіння.

План

1. Вступ

2. Призначення, склад обладнання та технологічна схема роботи механізованого комплексу:

- КД80;

• КМ103;

• КМ87УМЕ.

Зміст лекції Комплекс кд80

Комплекс КД80 (мал. 33 ) призначений для комплексної механізації очисних робіт на пластах потужністю 0,8 – 1,2 м з кутом падіння до 35⁰.

Склад комплекса: комбайн КА80 з винесеною системою переміщування 1ВСП, кабелєукладач КЦТ, скребковий конвеєр СПЦ151, механізоване кріплення 1КД80 з гідрообладнанням, кріплення сполучення КСШ4, апаратура дістанційного управління і автоматизації. Механізоване кріплення – агрегатне, підтримуючого типу. Кожна секція має чотири гідростійки подвійної розсувності.

Комплекс працює по човниковій технологічній схемі. Секції кріплення пересуваються послідовно за виїмкою вугля комбайном по зарядженній схемі без втрати контакту з покрівлею.

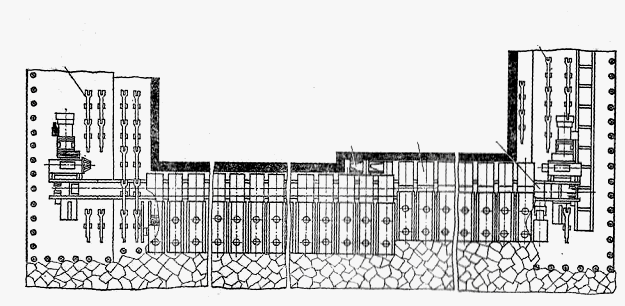

Мал. 33. Механізований комплекс КД80

Комплекс км103

Комплекс КМ103 (мал. 34) призначений для комплексної механізації очисних робіт на пластах потужністю 0,7 – 1,2 м з кутом падіння до 35⁰.

Склад комплекса: комбайн К103 з винесеною системою переміщування 1ВСП, кабелєукладач , скребковий конвеєр СП202, механізоване кріплення М103 з гідрообладнанням, кріплення сполучення, апаратура дістанційного управління і автоматизації. Механізоване кріплення – агрегатне, підтримуючого типу. Кожна секція має чотири гідростійки подвійної дії і подвійної розсувності.

Комплекс працює по човниковій технологічній схемі. Виїмка вугля у кінцевих частин лави відбувається засобом косих заїздів. Секції кріплення пересуваються послідовно за виїмкою вугля комбайном по зарядженній схемі.

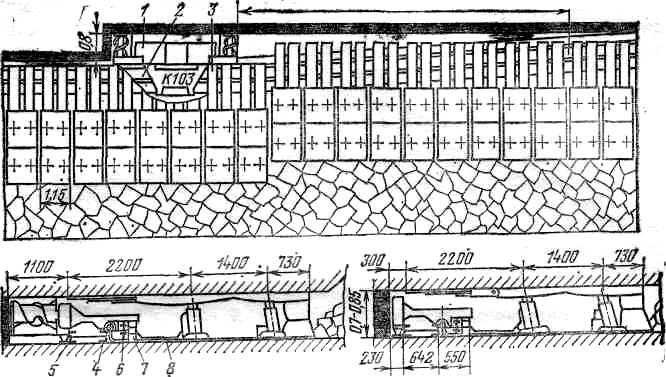

Мал. 34. Механізований комплекс КМ103

Комплекс км87уме

Комплекс КМ87УМЕ (мал. 35) призначений для комплексної механізації очисних робіт на пластах потужністю 1,1 – 1,4 м ( 1 типорозмір ) і 1,25 – 1,95 м ( 2 типорозмір ) з кутом падіння до 35⁰.

Склад комплекса: комбайн 2К52МУ або 1ГШ68, кабелєукладач, скребковий конвеєр СПМ87Д, механізоване кріплення М87 з гідрообладнанням, кріплення сполучення, апаратура дистанційного управління і автоматизації. Механізоване кріплення – агрегатне, підтримуючого типу. Кожна секція має дві гідро стійки подвійної дії, подвійної розсувності.

Комплекс працює по човниковій або однобічній технологічній схемі. В вихідному положенні виконавчий орган комбайну розташовується у ніші або заводиться в пласт вугілля засобом косих заїздів. Секції кріплення пересуваються послідовно за виїмкою вугілля комбайном по зарядженій схемі.

Мал. 35. Механізований комплекс КМ87УМЕ

Питання для самоконтролю

1. Яке призначення має механізований комплекс?

2. За якою технологічною схемою можуть працювати механізовані комплекси для пологих пластів?

3. З якого обладнання складається механізований комплекс КМ103?

4. З якого обладнання складається механізований комплекс КД80?

5. Який тип механізованого кріплення мають комплекси КД80, КМ103 та КМ87УМЕ?

Література

1 . Яцких В.Г. и др. Горные машины и комплексы, с. 245 – 254, 295 – 297
