Лекція № 22
Модуль: Видобувні комплекси
Тема: Вибір очисного комплексу
План
Вступ
Основні критерії вибору комплексу.
Визначення мінімальної висоти кріплення.
Визначення максимальної висоти кріплення.
Зміст лекції
Основними критеріями вибору типу та типорозміру механізованого комплексу для конкретних гірничогеологічних умов є мінімальна mmin, максимальна mmax потужності та максимальний кут αmax спаду пласта. Вибір очисного комплексу для наданих умов розпочинають з вибору типу та типорозміру механізованого кріплення. Для цього викреслюють розрахункову схему (мал. 32) з зображенням положення кріплення після проходу комбайна, працюючого по вийманню, та положення кріплення після пересування секції, попередньо вибравши по літературі механізований комплекс з кріпленням.
На мал. 32 позначені: mmax та mmin – максимальна та мінімальна потужність пласта, м; ℓз та ℓп – відповідно відстань від вибою до заднього та переднього ряду стоєк, м; ∆hз – величина опускання покрівлі під задніми стійками при максимальній їх відстані від вибою, м; ∆hз – величина опускання покрівлі під передніми стійками при мінімальній їх відстані від вибою, м; Нmin кр та Нmax кр – відповідно мінімальна та максимальна висота кріплення, м.
Мінімальна висота кріплення визначається при максимальні відстані останнього ряду стійок від вибою на дільниці з мінімальною потужністю пласта:
Нmin кр = mmin·(1 – α·ℓз ) – Θ, м
де mmin – мінімальна потужність пласта, м
α – коефіцієнт, враховуючий характер опускання покрівлі, для пологих та похилих пластів приймається рівним 0,05, для крутих пластів – 0,03
ℓз - відстань від вибою до заднього ряду стійок, м
Θ – запас розсування на розвантаження кріплення приймається для пластів потужністю до 1 м включно рівним 30 мм, для пластів більш ніж 1 м – 50 мм.
Максимальна висота кріплення визначається з умов роботи кріплення на дільниці з максимальною потужністю пласта:
Нmax кр = mmax ·(1 – α·ℓп )
де mmax - максимальна потужність пласта, м
ℓп - відстань від вибою до переднього ряду стійок, м
ℓз = ℓзк + Вз + α , м
ℓп = ℓпк + α , м
де ℓзк та ℓпк – конструктивні розміри кріплення, м
Вз – ширина захвату очисної машини комплексу, м
α - відстань від вибою до переднього краю перекриття кріплення, яке, згідно з ПБ, повинно бути не більше як 300 мм
Придатним виявиться таке кріплення, висота якого Мmin буде рівною чи меншою ніж розрахована , а Мmax повинна бути не менше ніж розрахована:
Мmin ≤ Нmin кр
Мmax ≥ Нmax кр

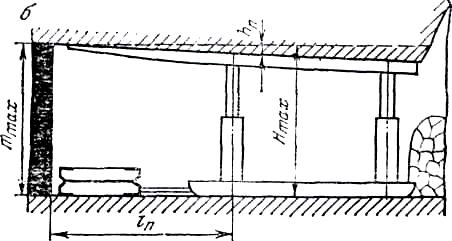

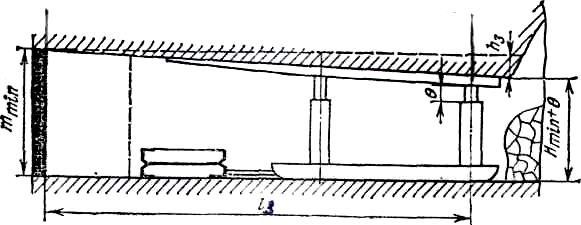

Мал. 32. Розрахункова схема до встановлення конструктивних параметрів
кріплення.
Питання для самоконтролю
Що є головними критеріями для вибору механізованого комплексу?
Чому дорівнює запас розсування на розвантаження при різних потужностях пласту?
За якими умовами визначається мінімальна висота кріплення?
За якими умовами визначається максимальна висота кріплення?
Література
1 . Яцких В.Г. и др. Горные машины и комплексы, с. 243 – 245
