Лекція № 20

Модуль: Видобувні комплекси

Тема: Загальні відомості про механізовані видобувні комплекси

План

1. Вступ

2. Етапи механізації очисних робіт

3. Призначення механізованого комплексу

4. Складові частини видобувного комплексу

Зміст лекції

Технологія видобутку вугілля в очисних вибоях складається з трьох головних процесів:

• виїмка вугілля ( руйнування і навантаження);

• доставка навантаженого вугілля з лави;

• закріплення вибою і управління гірничим тиском.

На першому етапі механізації очисних робіт застосовували індивідуальні машини, які механізували окремі види робіт: врубова машина – зарубку, вибійний конвеєр – доставку вугілля.

На другому етапі ( в 30-х роках) почали створювати комплекти індивідуальних машин для механізації процесу видобутку вугілля. Машини, які входили до складу комплекту не мали кінематичного зв’язку, але були пов’язані технологічно і організаційно. При цьому використовувалось індивідуальне кріплення.

У наш час на більшості вугільних шахт використовують механізовані комплекси.

Комплексна механізація очисних робіт – система технологічно, кінематично і конструктивно зв'язаних між собою машин і механізмів, які виконують наступні операції: виїмка вугляр без проведення ніш; транспортування вугля, пересування скребкового конвеєра, кріплення і управління гірничим тиском; укладання гнучкого кабелю та шлангу зрошення. Сучасний очисний комплекс (мал. 30) складається з основного обладнання, яке розташоване у лаві, і допоміжного обладнання, яке розташоване у виробках, прилеглих до лави.

В лаві розташовані вузькозахоплюючий комбайн 4 (або струг), скребковий пересувний конвеєр 5, ланцюговий кабелєукладач, механізоване кріплення 1.

У виробках, прилеглих до лави розташовані механізоване кріплення сполучення 2, скребковий перевантажувач 3, запобіжна лебідка 8, енергопоїзд7 , до складу якого належать насосні станції 6, станція зрошення, станція управління, візок з запасними частинами і інструментами, протипожежне обладнання.

Від енергопїзда в лаву йдуть три трубопроводи ( два для емульсії – напірий і злівний, один – для води) і шість гнучких кабелів ( для комбайна, конвеєра, запобіжной лебідки, управління, освітлення, зв'язку і сігналізації).

Енергопоїзд разом з перенавантажувачем періодично пересувається по штреку услід переміщуванню вибою.

Управління машинами і механізмами очисного комплекса відбувається з пульта управлиння з двох міст: машиніст комбайна управляє безпосередньо з лави, а оператор – зі штрека.

Питання для самоконтролю

1. З яких процесів складається технологія видобутку вугілля?

2. Що таке механізований комплекс?

3. Які операції виконують машини і механізми механізованого комплексу?

4. У яких виробках розташоване обладнання механізованого комплексу?

5. Яке обладнання входить до складу механізованого комплексу?

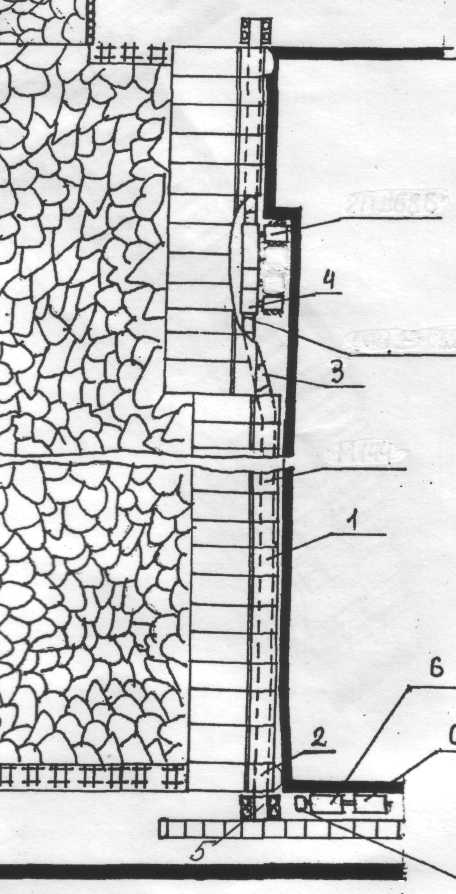

Мал. 30 Схема очисного механізованого комплексу.

Література

1. Яцких В.Г. и др. Горные машины и комплексы, с. 212 – 220
