Лекція № 17

Модуль: Видобувні машини

Тема: Виїмкові комбайни крутого падіння

План

  1. Вступ

  2. Призначення, пристрій та технологічна схема роботи:

    1. Виїмкового комбайна “Темп1”.

    2. Виїмкового комбайна “Пошук 2”

Зміст лекції Комбайн “Темп-1”

Комбайн призначений для механізації виїмки вугля з крутих пластів потужністю 0,6 – 1,4 м з кутом падіння 45 – 900. Комбайн працює по однобічній технологічній схемі. Виїмка здійснюється в напрямку знизу уверх. Комбайн пересувається по грунту пласта за допомогою двохбарабаной тягово-запобіжной лебідки. В зворотному напрямку здійснюється холостий перегін комбайна. Комбайн ( мал. 25 ) складається з двигуна 1 ( електричного або пневматичного ), гідровставки 2, редуктора виконавчого органа 3, комбінованого виконавчого органа – випереджаючого нерегулюємого барабана 4, бара 5 і регулюємого відстаючого барабана 6; гідродомкрата 7 для регулювання відстаючого барабана гідродомкрата 9, причіпного пристрою 10.

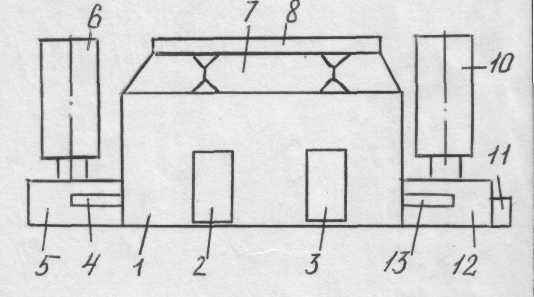

Мал.25 Компановочна схема комбайна “Темп-1”

Комбайн “Пошук 2”

Комбайн призначений для механізації виїмки вугілля з тонких крутих пластів потужністю 0,33 – 0,8 м з кутом падіння 35 – 900. Комбайн працює по однобічній технологічній схемі. Виїмка здійснюється в напрямку знизу уверх. Комбайн пересувається по грунту пласта за допомогою двохбарабаной тягово-запобіжной лебідки. В зворотному напрямку здійснюється холостий перегін комбайна.

Комбайн ( мал. 26 ) складається з редуктора 1, двох електро- або пневмодвигунів 2 і 3, двох зворотних рукояток 5 і 12, випереджаючого барабана 10 і відстаючого барабана 6. Випереджаючий барабан регулюється гідродомкратом 13 у бік грунту на 30 мм, а відстаючий барабан регулюється гідродомкратом 4 у бік покрівлі на 470 мм. З вибійного боку розташована постіль 7 з напрямною лижею 8 і пристроєм для поліпшення транспортування вугілля. Причіпний пристрій 11 зв'язує комбайн з тягово-запобіжною лебідкою за допомогою канатів.

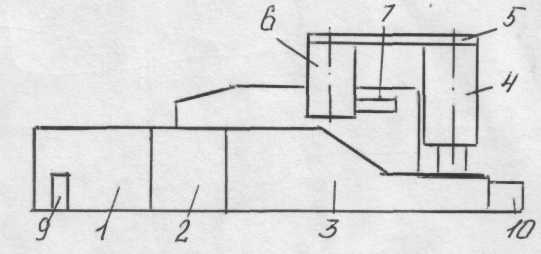

Мал. 26 Компановочна схема комбайна “Пошук 2”

Питання для самоконтролю

  1. Яке призначення мають виїмкові комбайни?

  2. Який тип виконавчого органу має комбайн “Темп1” ?

  3. Який тип виконавчого органу має комбайн “Пошук 2”?

  4. Який тип системи переміщення мають комбайни?

  5. Який засіб боротьби з пилом мають комбайни?

Література

  1. Яцких В.Г. и др. Горные машины и комплексы, с. 183 – 188

Лекція № 18

Модуль: Видобувні машини

Тема: Стругові установки.

План

  1. Вступ

  2. Загальні відомості про стругові установки

  3. Призначення, пристрій та технологічна схема роботи установок 1УСБ67 та УСТ2М

Зміст лекції

Стругові установки застосовуються на тонких і середньої потужності пластах з міцністю вугілля не вище середньої.

Переваги стругової виїмки порівняно з комбайновою:

  • ліпше сортність вугля і менш пилоутворення;

  • більш безпечні умови для відробки небезпечних пластів;

  • можливість виймання вугля з тонких пластів потужністю 0,4 – 0,7 м;

  • простіше схема організації робіт;

  • менш складні засоби механізації і автоматізації виробничіх процесів;

  • відсутність передавання енергії до рухомої машини.

Види стругового обладнання:

  • скреперо-струго-таранні установки – для механізації розробки пластів потужністю 0,3 – 0,8 м з кутом падіння до 900;

  • стругові установки – для механізації пластів потужністю 0,6 – 0,2 м з кутом падіння до 350;

  • стругові комплекси – для комплексної механізації пластів потужністю 0,6 – 2,0 м з кутом падіння до 350;

  • стругові агрегати – для комплексної механізації тонких і середньої потужності пластів з різними кутами падіння.
