Лекція № 15

Модуль: Видобувні машини

Тема: Виїмкові комбайни пологого та похилого падіння

План

1. Вступ

2. Призначення, пристрій та технологічна схема роботи:

   1. Комбайна К103;

   2. Комбайна МК67М

   3. Комбайна КА80

   4. Комбайна 1К101У

   5. Комбайна 1ГШ68

Зміст лекції Комбайн к103

Комбайн призначений для механізації виїмки вугілля на пластах потужністю 0,7 – 1,1 м з кутом падіння до 35⁰.

Виїмка вугілля відбувається по човниковій схемі в комплексі з механізованим кріплення або з індивідуальним. Комбайн пересувається уздовж лави за допомогою

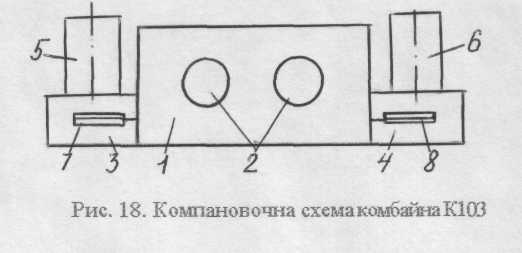

винесеної системи переміщення ВСП з боку рами скребкового конвеєра. Комбайн К103 ( мал. 20 ) складається з основного редуктора 1, двох двигунів 2 потужністю по 75 кВт, зворотних редукторів 3 і 4, шнекових виконавчих органів 5 і 6, гідродомкратів 7 і 8 для регулювання шнеків по потужності пласта.

Мал. 20. Компановочна схема комбайна К103

Комбайн мк67м

Комбайн призначений для механізації виїмки вугілля на пластах потужністю 0,7 – 1,0 м з кутом падіння до 35⁰.

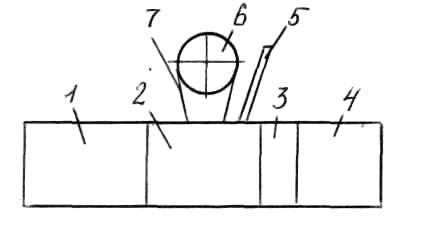

Виїмка вугілля відбувається по човниковій або однобічній схемі в комплексі з механізованим кріплення або з індивідуальним. Комбайн пересувається уздовж лави з рами скребкового конвеєра і опирається на раму чотирма опорними лижами, кожна з яких регулюється по висоті гідродомкратамі. Виконавчий орган виконаний у виді реверсивного телескопічного барабана на вертикальній вісі. Комбайн МК67М (мал. 21) складається з електродвигуна 1 потужністю 125 кВт, редуктора виконавчого органа 2, гідровставки з електроблоком 3, механізма переміщування 4, виконавчого органа 6, ріжучо-приводного ланцюга 7, навантажувального щітка 5.

Мал. 21.Компановочна схема комбайна МК67М

Комбайн ка80

Комбайн призначений для механізації виїмки вугілля на пластах потужністю 0,8 – 1,2 м з кутом падіння до 35⁰.

Виїмка вугля відбувається з рами скребкового конвеєра по човниковій або однобічній схемі в комплексі з механізованим кріплення або з індивідуальним. Комбайн КА80 (мал. 22) складається з електродвигуна 1, двух передавальних механізмів 2 і 3, які приводять у рух

виконавчі органи 4 і 5. Виконавчі о ргани – барабани на вертикальній вісі – самозарубующієся, реверсивні, регулюємі по потужності пласта. За кожним з них є навантажувальний щіток 6 і 7. Система переміщування – винесена типа ВСП.

Мал. 22 Компановочна схема комбайна КА80

Комбайн 1к101

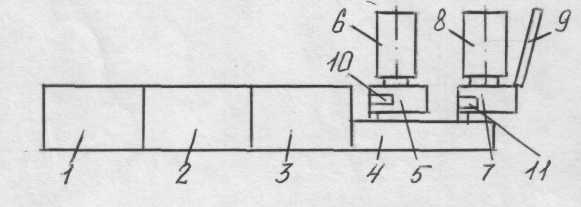

Комбайн призначен для механізаціі виїмки вугля на пластах потужністю 0,75 – 1,2 м з кутом падіння до 35⁰. Виїмка вугля відбувається по човниковій або однобічній схемі з рами скребкового конвеєра в комплексі з механізованим кріплення або з індивідуальним. Комбайн опирається на раму конвеєра двома парами опор, висота яких не регулюється. Комбайн 1К101 (мал. 23) складається з механізму переміщування 1 типа 1Г405, електродвигуна 2, основного редуктора 3, перехідного редуктора 4, двох зворотних редукторів 5 і 7, двох шнеків 6 і 8, двох гідроциліндрів 10 і 11 для підйома і опускання шнеків, підпірного щітка 9.

Мал. 23 Компановочна схема комбайна 1К101
