Календарний план

з/п

Назва етапів дипломного

проекту (роботи)

Строк виконання етапів проекту

( роботи )

Примітка

Студент _________ ______________________

( підпис ) (прізвище та ініціали)

Керівник проекту (роботи) _____________ ______________________

( підпис ) (прізвище та ініціали)

51

Додаток Б

Таблиця Б.1 – Характеристика типу споживачів одягу

Найменування

ознаки

Склад

ознаки

Варіанти

1

2

3

4

5

Антропомор-фологічні

Стать

Вікова група

Зріст

Обхват грудей

Повнотна група

Постава

Тип будови тіла

Тип пропорцій

Форма стегон

Форма живота

Висота плечей

Форма ніг

Довжина шиї

……………………..

...

...

...

..

...

Фізіологічні

Система терморегуляції

Потовиділення

Психологічні

Темперамент

Емоційність

Відношення до моди

Культурно – естетичні

................................

...

...

...

..

..

Соціально - демографічні

Місце проживання

Кліматична зона

Ступінь інформованості

Рівень достатку

Рід діяльності

Сімейний стан

..............................

...

...

...

..

..

Таблиця Б.2 - Характеристика ситуацій використання виробів (приклад)

Назва ситуації

Опис ситуації

Схеми типових рухів споживачів

Поїздка в транспорті

Сидіння, стояння, підняття рук вгору,

підняття по сходах

52

Таблиця Б.3 - Матриця морфологічних ознак виробів

Шифр ознаки

Назва ознаки

Варіанти ознаки

1

2

3

1

1.1

1.2

1.3

1.4

Ознаки форми

Стильове рішення

Об'ємність форми

Силует

Довжина

2

2.1

2.2

Ознаки конструкції

Покрій

Лінії членування

3

3.1

3.1.1

3.1.2

3.1.3

3.1.4

3.2

3.2.1

3.2.2

3.2.3

3.3

3.3.1

3.3.2

Конструктивно-декоративні елементи

Застібка

Місце розташування

Вид

Тип

Функціональні елементи

Комір

Для закритої горловини

Для відкритої горловини

Без коміру, форма лінії горловини

Вид кишені

Оформлення лінії входу в кишеню

Елементи оздоблення кишені

4

4.1

4.2

Ознаки форми рукава

Ступінь об'ємності

Довжина

5

5.1

5.2

Ознаки конструкції рукава

Лінії членування

Елементи оформлення низу

6

Оздоблення

7

7.1

7.2

7.3

7.4

Ознаки основного матеріалу

Вид

Колір

Рисунок

Фактура

53

Таблиця Б.3 – Матриця морфологічних ознак жакетів жіночих для групи споживачів (приклад)

Шифр ознаки

Назва ознаки

Варіанти ознаки

1

2

3

1

1.1

Ознаки форми

Стильове рішення

класичний  ***

спортивний  *

фантазі  *

1.2

Об'ємність форми

велика  **

середня  ***

мала *

...........

.................................

..................................

*** - дуже важлива ознака; ** - важлива ознака; * - малозначна ознака

Додаток Д

Таблиця Д.1 – Характеристика структури пакета матеріалів жакета жіночого (приклад)

Назва шару пакета та матеріалу

Вміст складників сировинного складу матеріалів, що проектуються, %

Артикул

Поверхнева густина, г/м2

Додаткові характеристики, які необхідно враховувати при побудові деталей БК

1

2

3

4

5

Верх

Костюмна

Вовна - 60 ÷ 70

ПЕ – 40 ÷ 30

250 ÷ 300

Усадка

по основі – до 5%;

по утоку – до 2%

Підкладка

ПЕ – 100

50 ÷ 90

Легкообсипаєма

Прокладкова тканина

ПЕ – 50 ÷ 70

ПА – 50 ÷ 30

50 ÷ 100

Немає

54

Додаток Б.1

Приклад оформлення „Заявки на розробку та впровадження моделі одягу у виробництво” та „Технічного завдання на розробку та впровадження продукції у виробництво”

Акціонерне товариство закритого типу “Мрія”

(назва підприємства (відділу) замовника

ЗАЯВКА

на розробку та впровадження продукції на виробництво

комплект жіночого одягу із лляної тканини

(найменування продукції)

  1. Найменування теми Розробка проекту системи моделей для відпочинку людей середнього віку на узбережжі з підвищеним естетичним смаком

2. Мета та призначення роботи Розробка базового варіанту конструкції та системи взаємозамінних моделей для малого підприємства

( для кого? для чого? із чого?)

3. Найменування підприємства розробника АТЗТ “Мрія”

4. Загальний обсяг продукції Партія виробів розміром 10 тис. одиниць

5. Лімітна вартість продукції Собівартість комплекту 340 грн.

6. Термін виконання проекту Усі проектно-конструкторські роботи до 01.12.07

7. Джерела фінансування АТЗТ “Мрія”

8. Можливість застосування допоміжних проектних організацій та експериментальних полігонів – Текстильна лабораторія АТЗТ “Мрія”, фірмовий магазин, фірма “Текстиль”, маркетинговий відділ

9. Додаткові вимоги до проектної розробки не висуваються

“__”_______________200 р.

печатка, посада, підпис, прізвище

55

Міністерство освіти і науки України

ПВНЗ ВІКОП структурний підрозділ ВККО

Предметна комісія технології і конструювання швейних виробів

ТЕХНІЧНЕ ЗАВДАННЯ

На розробку та впровадження продукції у виробництво

комплект жіночий

(назва продукції)

Шифр проектної розробки: 18.22.32.190

“Узгоджено” “Затверджено”

Група _______ Кафедра ________

ПІП студента ___________ ПІП керівника _________

56

1 НАЙМЕНУВАННЯ ТА ГАЛУЗЬ ВИКОРИСТАННЯ

    1. Вид виробу жакет

    2. Призначення повсякденний

    3. Цільова направленість використання для роботи в службових приміщеннях.

    4. Основний матеріал вовна

    5. Сезон літо Кліматична зона ІІІА

    6. Тип споживача жінки віком 18-29 років, середньої статури, з рівномірним жировідкладенням та нормальною поставою; тип темпераменту – змішаний; матеріальний рівень прибутку – не стабільний; за модою адаптується із запізненням

    7. Базовий розміро-зріст 170 – 96 – 108

    8. Можливість експортування – не передбачається

2 ПІДСТАВА ДЛЯ РОЗРОБКИ - заявка кафедри та матеріали АТЗТ “Мрія”

3 МЕТА ТА ПРИЗНАЧЕННЯ РОЗРОБКИ – Розробка базового варіанту конструкції та системи взаємозмінних моделей для малого підприємства

4 ДЖЕРЕЛА РОЗРОБКИ

4.1 Журнали, каталоги, колекції Burda”, “Boutige”, моделі підприємства АТЗТ “Мрія”, періодичні виставки товарів побуту

4.2 Спеціальна та методична література спеціальні та періодичні видання стосовно розвитку асортименту одягу за 2007 рік

4.3 ДСТУ, СТУ, ТУ ОСТ 17.326-81. “Изделия швейные, трикотажные, меховые. Типовые фигуры женщин. Размерные признаки для проектирования одежды”. М., 1981.

ДСТУ 3321:2003 СКД. Терміни та визначення основних понять. – К.: 2005

ДСТУ 2027–92 “Вироби швейні й трикотажні. Терміни та визначення”. К.: Держстандарт України, 1992.

4.4 Експериментальні дослідження анкетне опитування споживачів

5 ВИМОГИ ДО ВИРОБУ

5.1 Відповідність основному функціональному призначенню

5.1.1 Термін фізичного старіння 2 – 3 роки

5.1.2 Термін морального старіння 3 роки

5.1.3 Термін одноразового використання 8 - 10 годин

5.1.4 Характеристика та кольорове оточення середовища спокійне, пастельне

5.1.5 Спеціальні вимоги функціонального використання можливість використання комплекту з іншими речами гардеробу

    1. Відповідність виробу габітусу

      1. Соціально-культурні вимоги у суспільстві з невисоким естетичним рівнем, за модою адаптується із запізненням

      2. Вимоги викликані розмірно-зростовим різноманіттям зріст від 164 до 182 см, відсутність вертикальних членувань, рівномірне жировідкладення, обхват грудей (88 – 100), друга повнотна група, домінує нижній тип

      3. Вимоги викликані віковою категорією від 18 до 29 років, присутність елементів молодіжної моди

      4. Психологічні вимоги тип темпераменту – змішаний, оптиміст

      5. Стильове направлення класичний одяг

    2. Відповідність експлуатаційним вимогам

57

      1. Кліматичні параметри оточуючого середовища Т = 20 300С, W = 75%, Р = 760 мм рт.ст.

      2. Теплообмінні процеси нормального метаболізму

      3. Комплектність виробу жакет, спідниця

      4. Види догляду за виробом можливість хімічної чистки, збереження форми після мокрих обробок, легкість прасування

      5. Характер та місця зовнішніх механічних навантажень – можливе розтягнення пройми, місце підвищених експлуатаційних навантажень – згин на ділянці лацкану, ґудзики, петлі

    1. Ергономічні вимоги

      1. Види основних рухів руки – вгору, вбік; присідання

      2. Вимоги до типу та виду застібки зручність розташування та використання: жакет – центральна на ґудзиках, спідниця – із “застібкою-блискавкою”_____

    2. Естетичні вимоги за напрямком моди

      1. До форми виробу невеликих об’ємно-просторових форм, нюансні за підпорядкуванням елементів, класичного пропорціювання 12 або 21, невеликого заповнення декоративним оздобленням.

      2. До матеріалу та кольору – матеріали середньої жорсткості, з глянцевою або матовою фактурою. Кольорова гамма необмежена, без рисунку.

      3. До композиційної цілісності – композиції будуються за законом центрального розташування

    3. Вимоги до основної тканини

      1. До сировинного складу – артикульна група тканин із вовни і домішками до 30%.

      2. До технологічних властивостей - тканини невеликої щільності або трикотажного плетіння.

    4. Технологічні вимоги

      1. Тип виробництва – проект розробляється для малого підприємства з середнім рівнем механізації.

      2. До технологічної складності – розробка моделей з коефіцієнтом технологічної складності, який не перевищує 2,4.

      3. Вимоги до уніфікації – система моделей з технологічною та конструктивною однорідністю не менше 80%.

  1. ТЕХНІКО-ЕКОНОМІЧНІ ПОКАЗНИКИ

6.1 Вимоги до собівартості у межах середньостатистичного споживчого кошторису.

    1. Вимоги до матеріалоємності – наближений до промислового і не перевищує 10%.

58

Додаток В

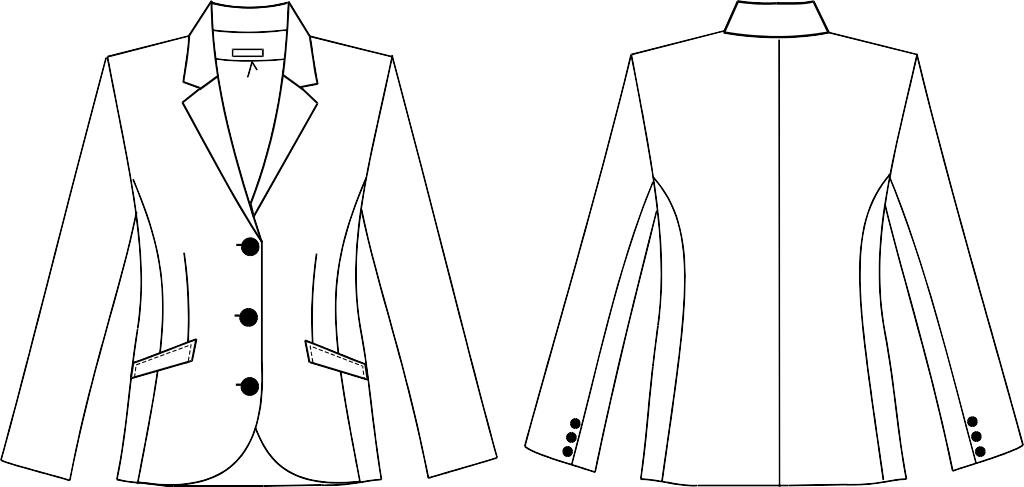

Рисунок В.1 – Загальний вид базової моделі жакета жіночого

Опис художньо-технічного оформлення базової моделі жакета жіночого:

Жакет жіночий повсякденний для молодшої вікової групи з напівбавовняної тканини.

Жакет напівприлеглого силуету довжиною до середини стегон з вшивними рукавами, з центрально-бортовою застібкою на три обметані петлі та три ґудзики.

Пілочка з відрізним бочком та з талієвою виточкою, що закінчується на рівні прорізної кишені з листочкою. Низ краю борту заокруглений.

Спинка з середнім швом та двома рельєфами з пройми.

Рукав двошовний довгий зі шлицею, на якій розташовано три ґудзики.

Комір стояче-відкладний з лацканами.

Жакет рекомендується для зростів 164-170, ОгІІІ 88-96, І та ІІ повнотних груп.

Додаток Д

Таблиця Д.2 - Конфекційна картка

Найменування виробу:

Матеріал верху:

Матеріал підклад-ки:

Матеріал прикла-ду:

Складність:

Рекомендовані розміри:

Арт:

Арт:

Арт:

Фурнітура:

Нитки:

Оздоблення:

Додаток Ж 1

Загальні правила оформлення послідовності побудови кресленика деталей базової конструкції одягу

Таблиця Ж.1.1 – Вихідні дані до розробки БК

Вид одягу

Матеріал верху

Базовий розміро-зріст

Повнотна група

Постава

Силует

Покрій рукава

Ознаки покрою (членування)

Таблиця Ж.1.2 – Розмірні ознаки фігури р. (вказати розмір), які необхідні для побудови конструкції виробу

№ з/п

Найменування розмірної ознаки

Позначення

Величина, см

1

2

3

4

Таблиця Ж.1.3 – Прибавки до основних конструктивних ділянок виробу

№ з/п

Найменування прибавки

Позначення

Величина, см

1

2

3

4

Таблиця Ж.1.4 – Розрахунок для побудови креслення деталей базової конструкції (вказати вид одягу, покрій, силует, маркування).

№ п/п

Найменування конструктивного відрізку або точки

Позна-чення

Розрахункова формула

Розрахунок, см

Спосіб побудови

Приміт-ка

1

2

3

4

5

6

7

Примітка: послідовність побудови кресленика БК може бути надане також у довільній формі, відповідно до методичних рекомендацій, що використовуються

60

Додаток Ж 2

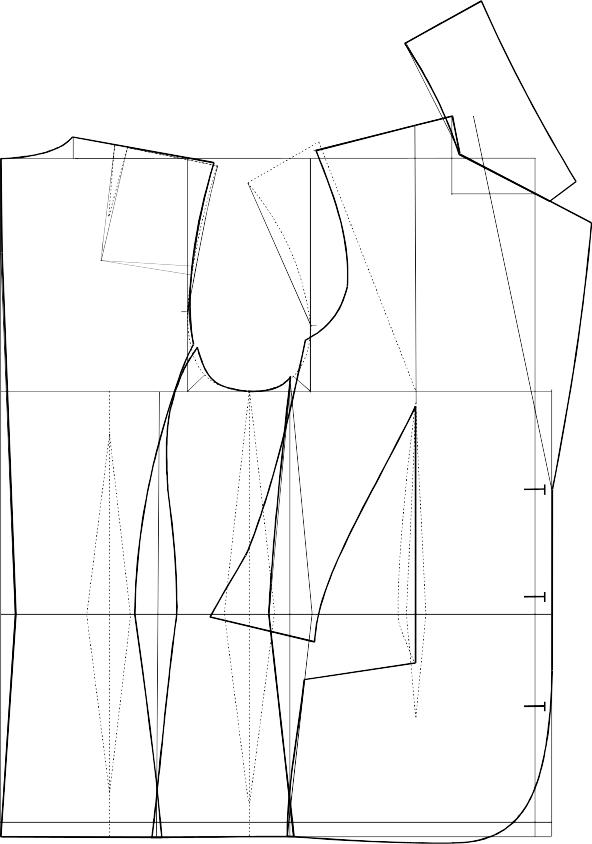

Рисунок Ж.2.1 – Схема креслення конструкції жакета жіночого

61

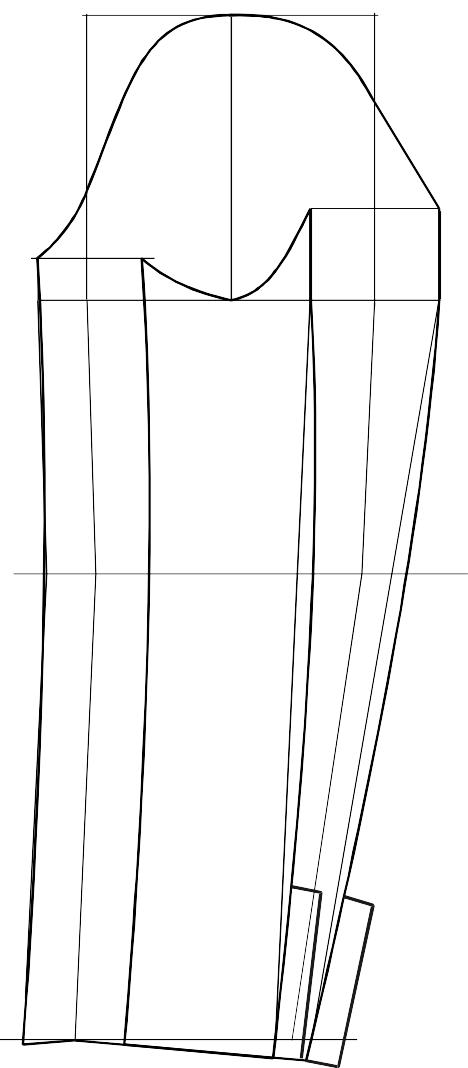

Рисунок Ж.2.2 – Схема креслення рукава жакета жіночого

62

Додаток З

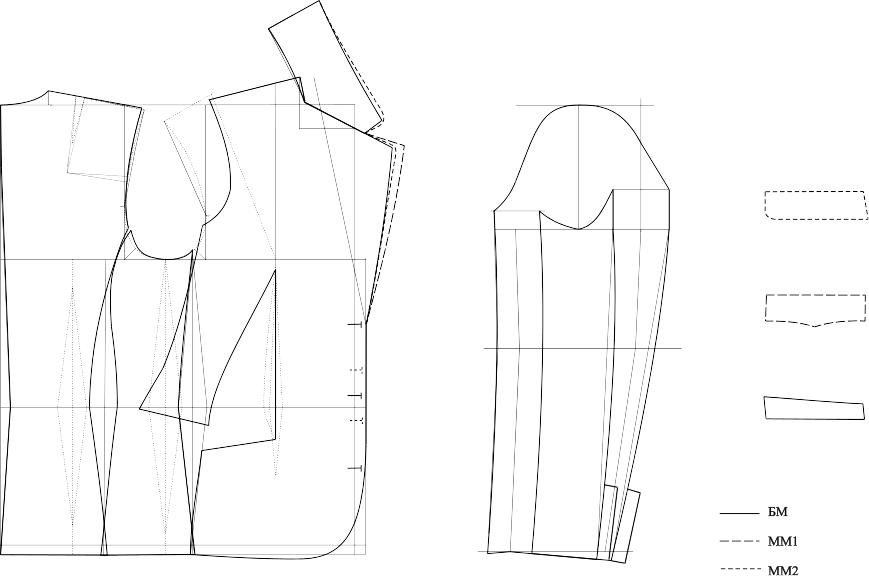

Приклад оформлення схеми моделювання моделей системи на плакаті (формат А1)

63

Додаток З 1

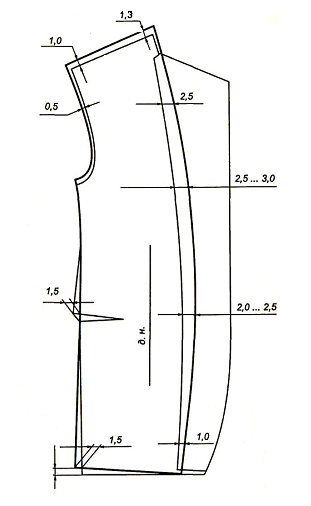

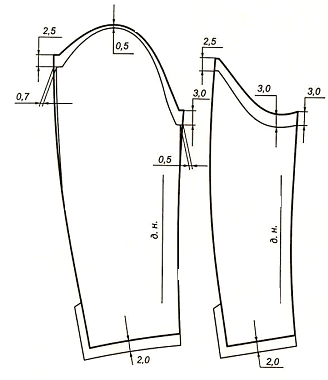

Рисунок З1.1 - Схема побудови деталей підкладки піджака чоловічого

64

Додаток З 2

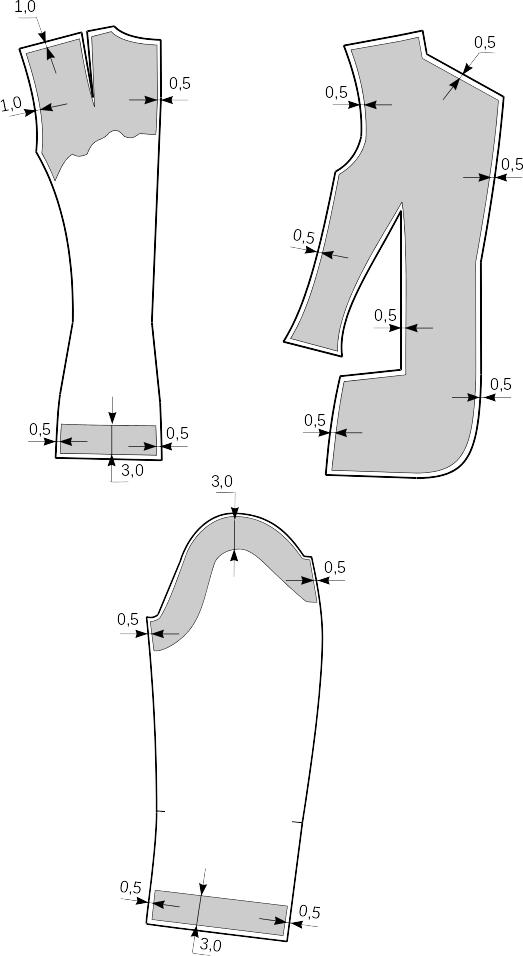

Рисунок З 2.1 - Схема побудови деталей прокладки жакета жіночого

65

Додаток З 3

Приклад оформлення

схеми технічного розмноження лекал деталей БМ

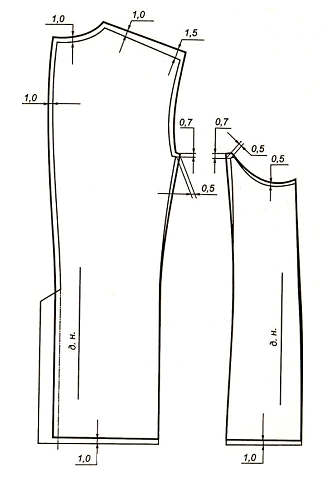

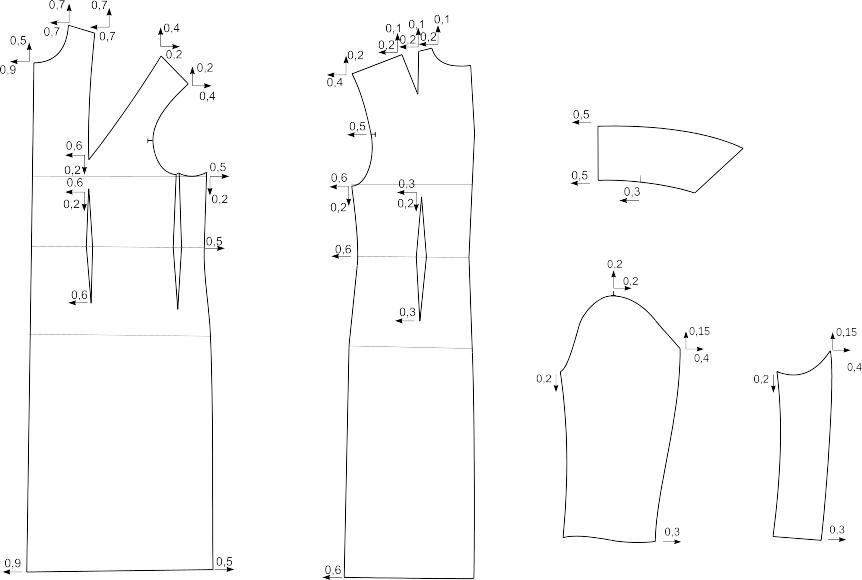

Р исунок З 3.1 – Схема технічного розмноження лекал деталей пальта жіночого

66

Додаток К

Найменування деталей

Кількість

лекал

деталей крою

1

2

3

4

01

02

03

04

05

06

07

08

09

010

011

012

013

014

015

016

017

018

019

020

020

021

022

023

024

025

026

Основна тканина

Пілочка

Спинка

Підборт

Рукав верхній

Рукав нижній

Комір верхній

Комір нижній

Обшивка горловини спинки

Обшивка кишені

Кишеня

Підкладкова тканина

Пілочка

Спинка

Рукав верхній

Рукав нижній

Кишеня

Вішалка

Доклад

Пілочка

Підборт

Пройма спинки

Горловина спинки

Низ спинки

Обшивка горловини спинки

Обшивка кишені

Комір нижній

Окат рукава

Низ нижній рукав

Низ верхній рукав

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

2

2

2

2

2

2

1

1

4

2

2

2

2

2

2

1

2

2

2

2

2

1

4

1

2

2

2

Специфікація деталей крою

67

Додаток Л 1

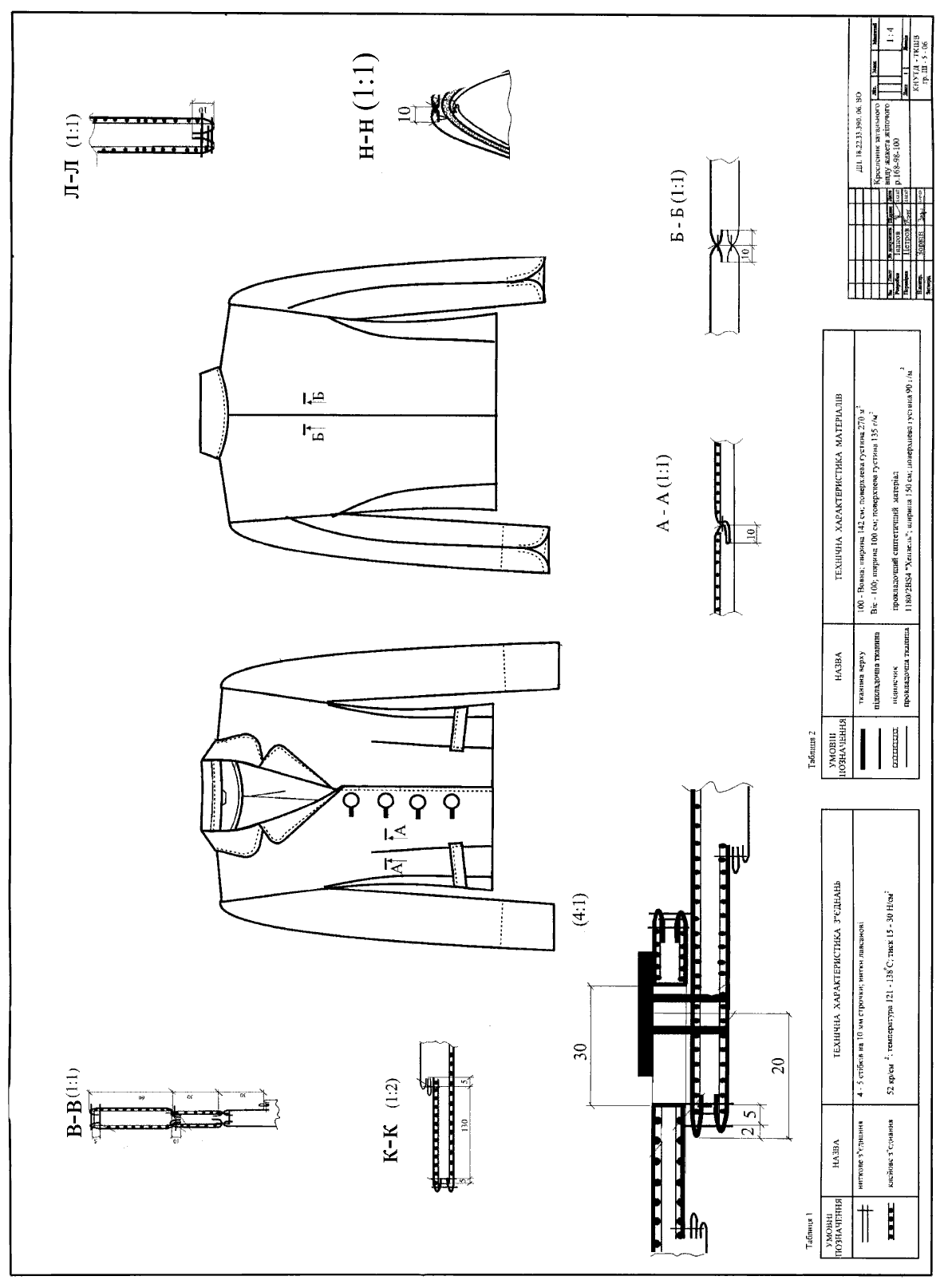

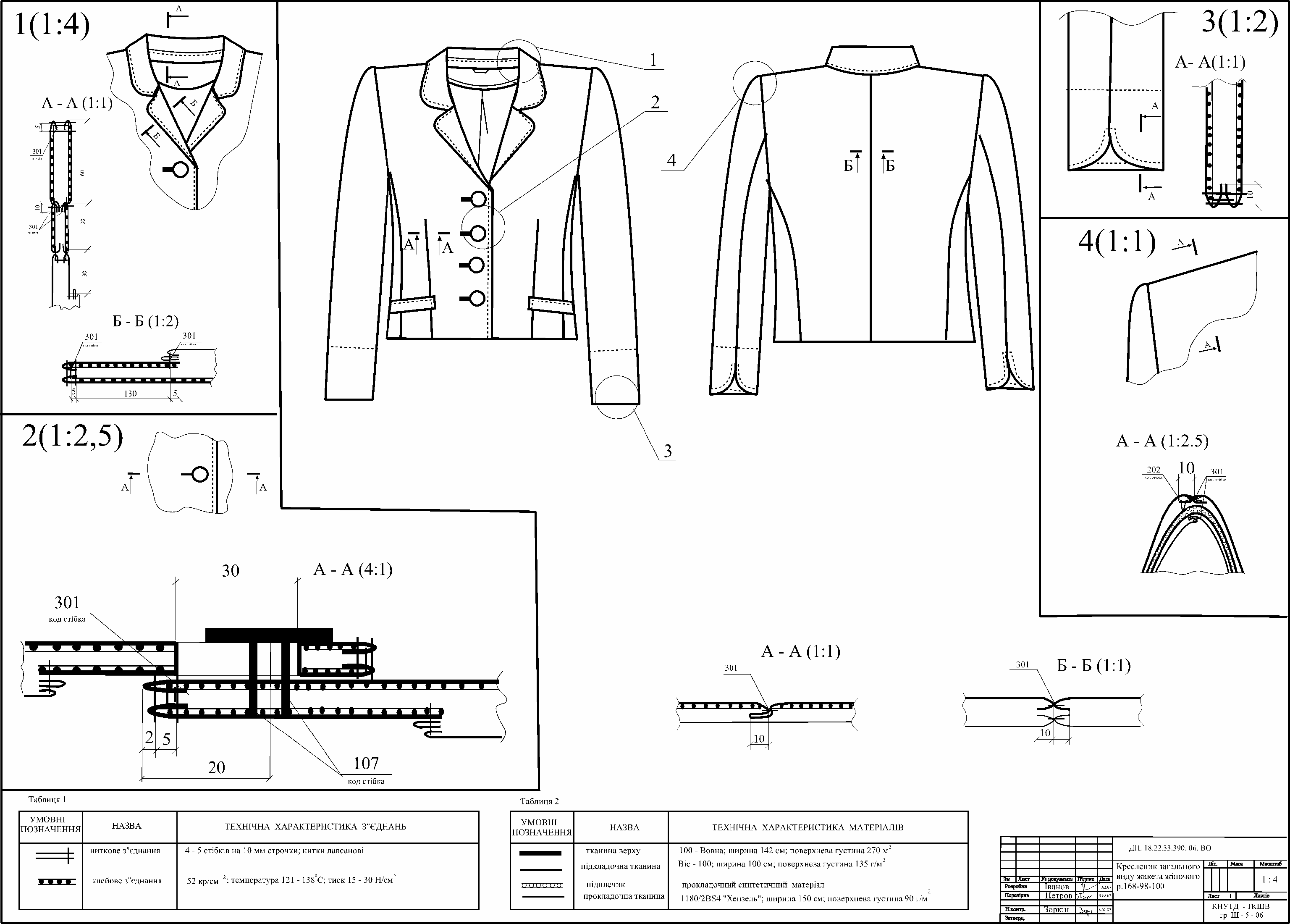

Технологічна схема виробу

68

ДП ТВ 5.091812 ГЧ

Технологічна схема виробу

Жіночий жакет

ВІКОП гр.4ТСМ

1:1

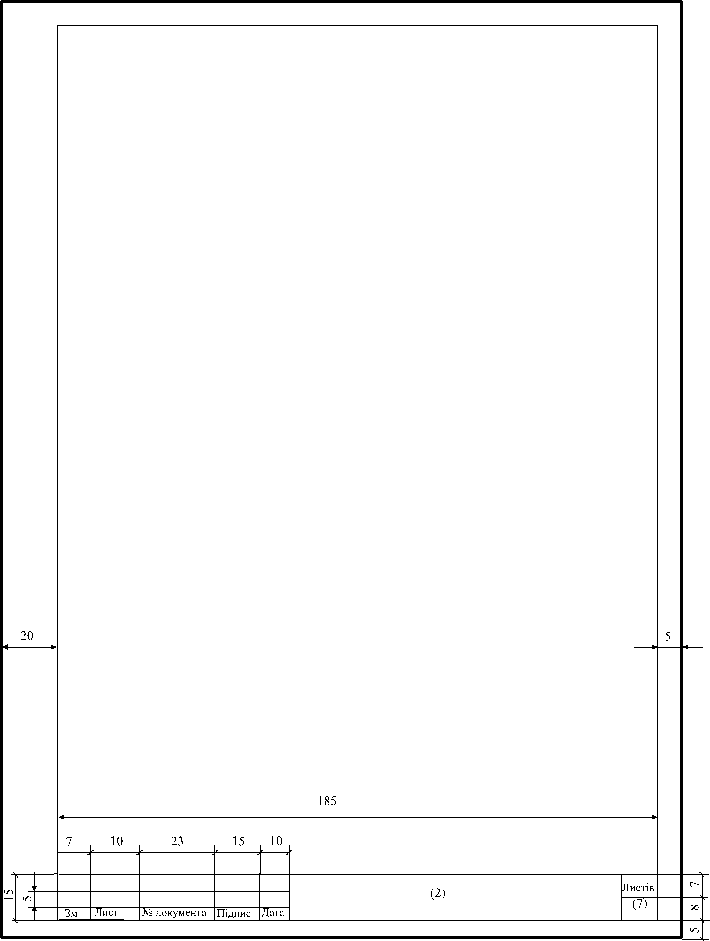

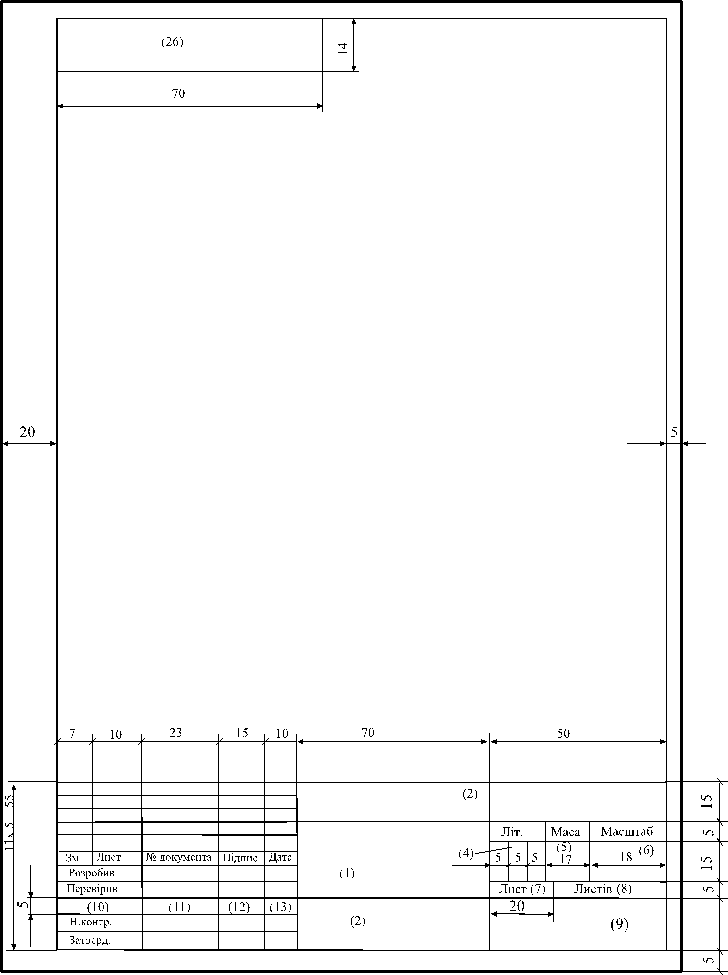

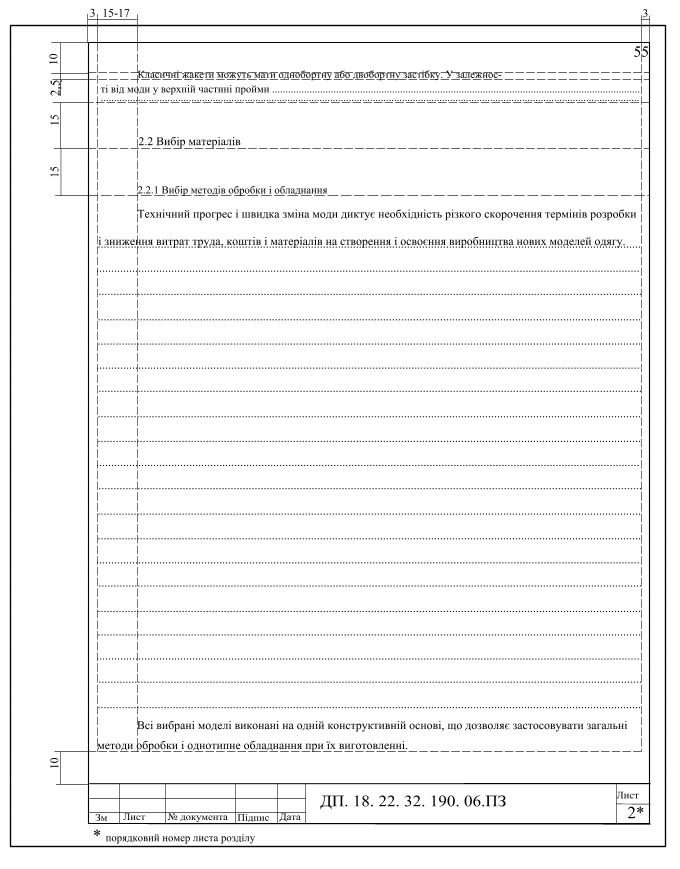

Приклад заповнення основного напису на графічних конструкторських документах та пояснювальних таблиць технологічної схеми виробу

69

Додаток Л2

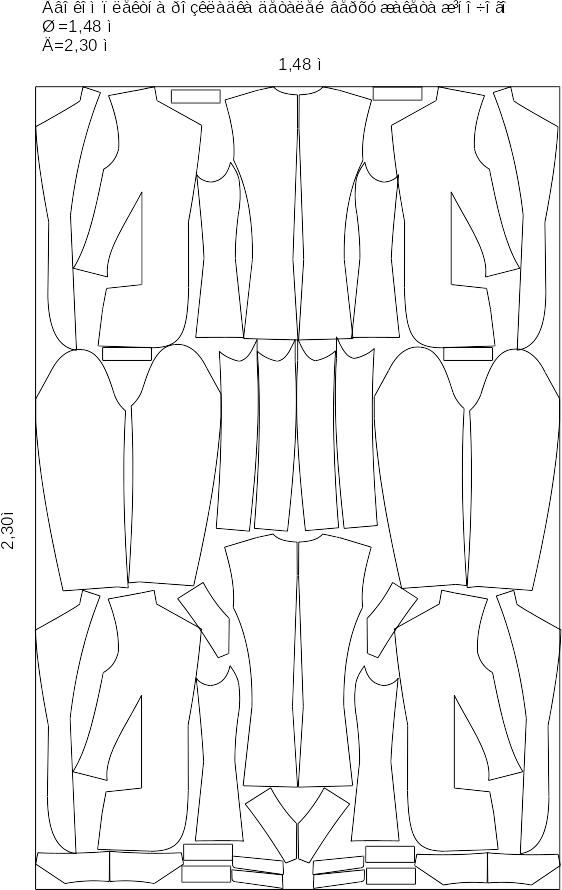

Приклад оформлення розкладки лекал у масштабі 1:10

70

Додаток М

Бланк завдання для розділу «Охорона праці та навколишнього середовища»

Завдання до розділу дипломного проекту

«Охорона праці та навколишнього середовища»

Студента(ки) ІV курсу гр. 4 -Т…

__________________________________________________________

(П.І.П.)

Тема дипломногопроекту___________________________________

____________________________________________________________________________________________________________________

Частина І

Виконати розробку загального питання №_____

____________________________________________________________________________________________________________________

Частина ІІ

Провести розробку і розрахунки по спеціальним питанням, безпосередньо повязаним з темою дипломного проекту

По главі № ________

Питання №_______________________________________________

__________________________________________________________

__________________________________________________________

Питання №_______________________________________________

____________________________________________________________________________________________________________________

Питання №_______________________________________________

____________________________________________________________________________________________________________________

71

Додаток Н

Форма бланку рецензії на дипломний проект

РЕЦЕНЗІЯ

на дипломний проект

студента_________________________________________ гр.____________

на тему:_______________________________________________________________ _____________________________________________________________________________________________________________________________________________________________________________________________________________________

1. Оцінка структури, комплектності та повноти розділів ПЗ (кількість розділів, склад у відповідності до МВ, наявність самостійно отриманих результатів)

_____________________________________________________________________________________________________________________________________________________________________________________________________________________2. 0цінка отриманих результатів (основні економічні показники)

______________________________________________________________________________________________________________________________________________

_______________________________________________________________________

3. Характеристика повноти підбору та використання літературно-інформаційних джерел (кількість та різноманітність, правильність оформлення згідно ГОСТ 7.1-84)

_____________________________________________________________________________________________________________________________________________________________________________________________________________________

4. Оцінка оформлення ПЗ та графічних конструкторських документів (правильність оформлення згідно з нормативною документацією)

_____________________________________________________________________________________________________________________________________________________________________________________________________________________

5. Рекомендації щодо використання результатів ДП (впровадження в виробничі умови, направлення на конкурс тощо)__________________________________________________________________

______________________________________________________________________________________________________________________________________________

6. Інші зауваження та побажання

_____________________________________________________________________________________________________________________________________________________________________________________________________________________

Загальний висновок (необхідне підкреслити):

рекомендовано до захисту в ДЕК;

рекомендовано до захисту в ДЕК після виправлення зауважень;

не рекомендовано до захисту в ДЕК (потрібне доопрацювання).

Рецензент____________________________________________

Дата надання рецензії _________________________________

72

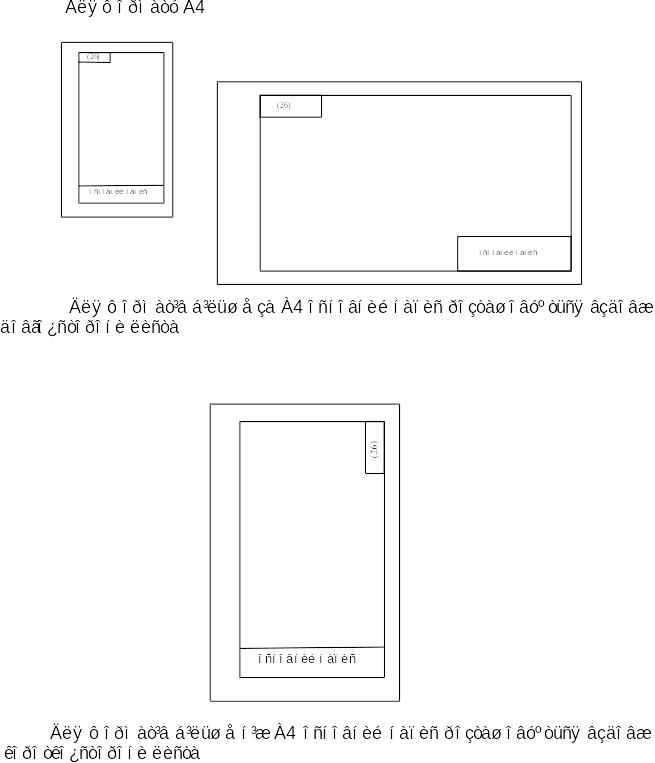

Рисунок Н.1 – Схеми розташування основного напису

73

Рисунок Н.2 – Основний напис для креслеників і схем (форма 1)

74

Рисунок Н.3 – Основний напис для текстових конструкторських документів (перший або заголовний лист) (форма 2)

75

Рисунок Н.4 – Основний напис для креслеників і текстових конструкторських документів (наступні листи) (форма 2а)

76

Р исунок Н.5 – Приклад оформлення першої сторінки розділу пояснювальної записки дипломного проекту:

* на документах, які складаються з одного листа, графу не заповнюють;

** графу заповнюють тільки на першому листі

77

Рисунок Н.6 – Приклад оформлення другого та наступних листів розділу пояснювальної записки дипломного проекту

78

Додаток П

Вимоги щодо оформлення ПЗ ДП
