1.3.Б Форма и размер подошвы фундамента

Форма бывает любая (круглая, кольцевая, многоугольная, квадратная, прямоугольная, ленточная, табровая, крестообразная и более сложная форма), но, как правило, она повторяет форму опирающейся на нее конструкцию.

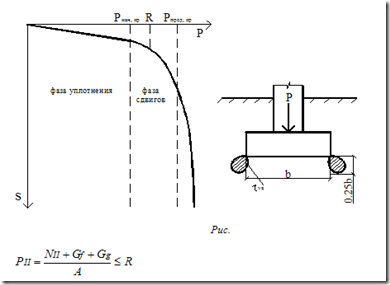

Площадь подошвы предварительно может быть определена из условия:

P_II ≤ R, где

P_II – среднее давление под подошвой фундамента от основного сочетания расчетных нагрузок при расчете по деформациям;

R – расчетное сопротивление грунта основания, определяемое по формуле СНиП.



Реактивная эпюра отпора грунта при расчете жестких фундаментов принимается прямоугольной. Тогда из уравнения равновесия:

Сложность в том, что обе части выражения содержат искомые геометрические размеры фундамента. Но в предварительных расчетах вес грунта и фундамента в ABCD заменяют приближенно на:

 , где

γ_m – среднее значение удельного веса фундамента и грунта на его уступах; γ_m=20 кН/м³;

d – глубина заложения фундамента, м.

 - необходимая площадь подошвы фундамента.

Тогда ширина подошвы (b):

а) в случае ленточного фундамента; A=b·1п.м.:

б) в случае столбчатого квадратного фундамента; A=b²:

в) в случае столбчатого прямоугольного фундамента:

- задаемся отношением длины фундамента (l) к его ширине (b) (т.к. фундамент повторяет очертание опирающейся на него конструкции).

Отсюда:

в) в случае столбчатого круглого фундамента:

b = D – диаметр фундамента.

После предварительного подбора ширины подошвы фундамента b=f(R_o) необходимо уточнить расчетное сопротивление грунта – R=f(b, φ, c, d, γ).

Зная точное R. Снова определяют b. Действия повторяют, пока два выражения не будут давать одинаковые значения для R и b.

После того. Как был подобран размер фундамента с учетом модульности и унификации конструкций проверяют действительное давление на грунт по подошве фундамента.

Чем ближе значение P_II к R, тем более экономичное решение.

Этой проверкой мы проверяем возможность расчета по линейной теории деформации грунта.

Если условие не соблюдается, тогда расчет необходимо вести по нелинейной теории, что значительно его осложняет.

1.3.В. Внецентренно нагруженные фундаменты

Это такие фундаменты, у которых равнодействующая внешних нагрузок (сил) не проходит через центр тяжести его подошвы.

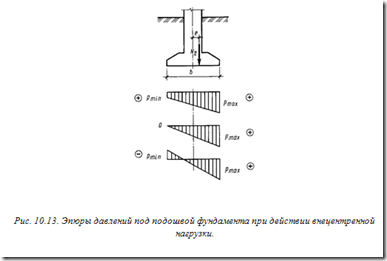

Давление на грунт по подошве внецентренно нагруженного фундамента принимается изменяющимся по линейному закону, а его краевые значения определяются по формулам внецентренного сжатия.

Учитывая, что ,

Приходим к более удобному для расчета виду:

 , где

N_II – суммарная вертикальная нагрузка, включая G_f и G_g;

e – эксцентриситет равнодействующей относительно центра тяжести подошвы;

b – размер подошвы фундамента в плоскости действия момента.

Двузначную эпюру стараются не допускать, т.к. в этом случае образуется отрыв фундамента от грунта.

Поскольку в случае действия внецентренного нагружения максимальное давление на основание действует только под краем фундамента, при подборе размеров подошвы фундамента давление допускается принимать на 20% больше расчетного сопротивления грунта, т.е.

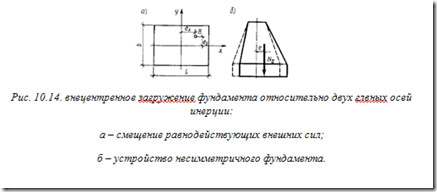

В тех случаях, когда точка приложения равнодействующей внешних сил смещена относительно обеих осей фундамента (рис 10.14), давление под ее угловыми точками находят по формуле:

Поскольку в этом случае максимальное давление будет только в одной точке подошвы фундамента, допускается, чтобы его значение удовлетворяло условию:
