4.2.2. Пример расчёта вторичных отстойников.

Исходные данные:

- расход очищаемых сточных вод Q_час^max = 412 м³/час;

- предельно допустимая концентрация взвешенных веществ в осветленной воде a_t = 15 мг/л;

- доза ила в аэротенке а_i = 3 г/л;

- иловый индекс J_i = 72,71 см³/г;

В схеме работают первичные отстойники вертикального типа диаметром d=9м, с глубиной проточной части H_set = 3,6 м. Коэффициент использования объёма зоны отстаивания для вертикальных отстойников, по СНиП/1/, К_ss=0,35.

Задание: выполнить расчет вторичных отстойников.

Решение.

1. Принимаются вторичные отстойники по типу первичных: вертикальные диаметром 9м.

2. По формуле /48/ определяется гидравлическая нагрузка на единицу площади зеркала воды сооружений:

м³/м²*ч

3. Общая площадь зеркала воды вторичных отстойников, по формуле /49/:

F_общ = Q_час^max / q_ssa = 412 / 1,49 = 276,51 м²

4. Площадь зеркала воды вертикального отстойника диаметром d=9м составляет:

f = pd² / 4 = 3,14*9² / 4 = 63,58 м2

5. Требуемое количество отстойников, по формуле /51/, равно:

N = F_общ / f = 276,51 / 63,58 = 4,35 » 5

5. Библиографический список

1. СНиП 2.04.03-85. Канализация. Наружные сети и сооружения.

2. Проектирование сооружений для очистки сточных вод. Справочное пособие к СНиП 2.04.03-85, М:Стройиздат, 1990.

3. С.В. Яковлев, Ю.В.Воронов Водоотведение и очистка сточных вод. Учебник. – М.: издательство Ассоциации строительных вузов, 2002 – 703с.

4. Ласков Ю.М., Воронов Ю.В., Калицун В.И., Примеры расчетов канализационных сооружений: Учеб.пособие. – М.: Стройиздат, 1987

5. Справочник проектировщика «Канализация населенных мест и промышленных предприятий» под редакцией В.Н.Самохина, Стройиздат, 1981г.

6. Н.С.Жмур Технологические и биохимические процессы очистки сточных вод на сооружениях с аэротенками; М.: Изд-во «АКВАРОС», 2003.

7. Очистка сточных вод. Биологические и химические процессы: Учебное издание: Пер.с англ./Хенце М., Армоэс П., Ля-Кур-Янсен Й., Арван Э. – М.: Мир,2004. – 480с.

8. Сунцева Н.В. «Гидробиологические параметры работы аэрационных сооружений», 2006 г.

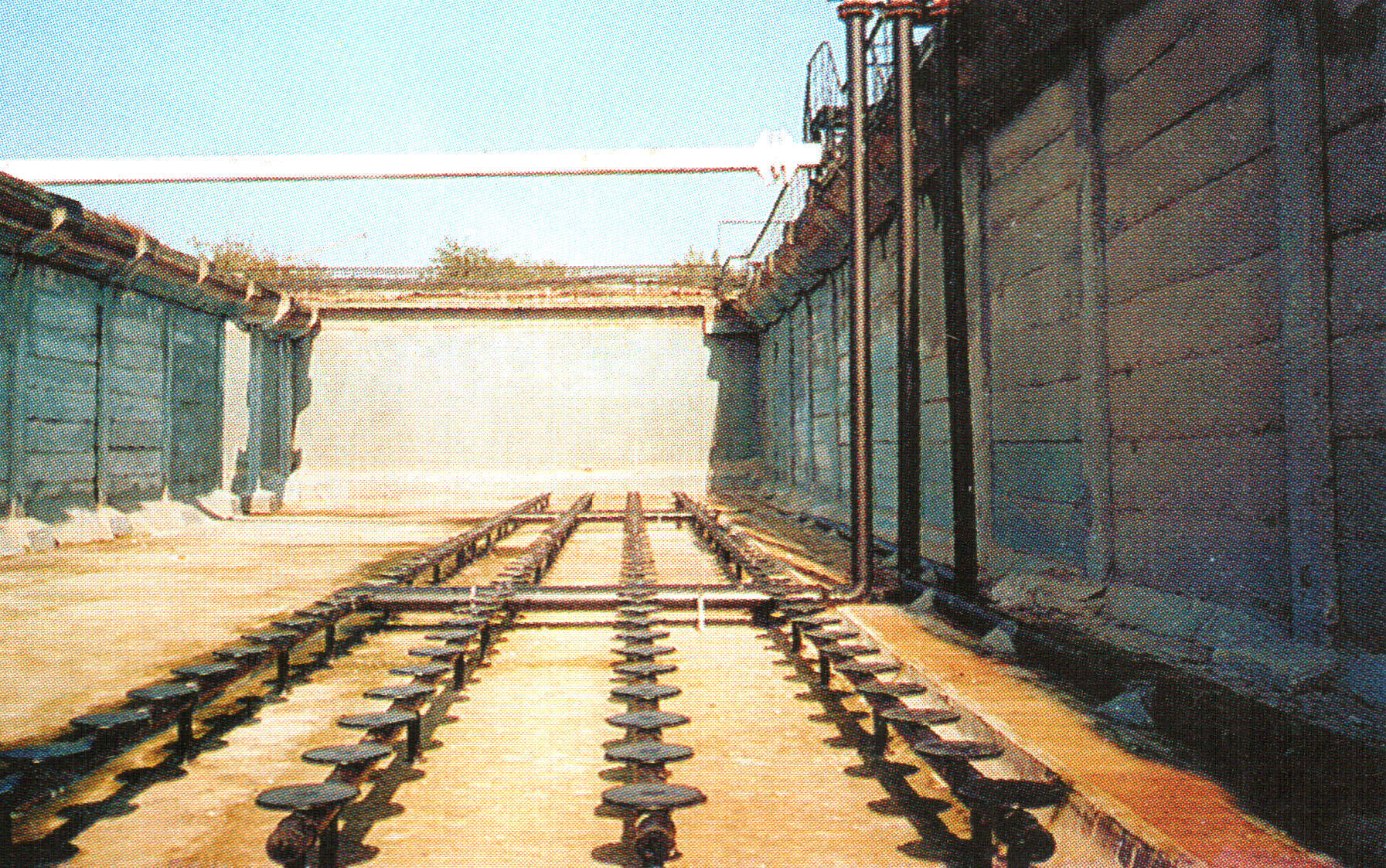

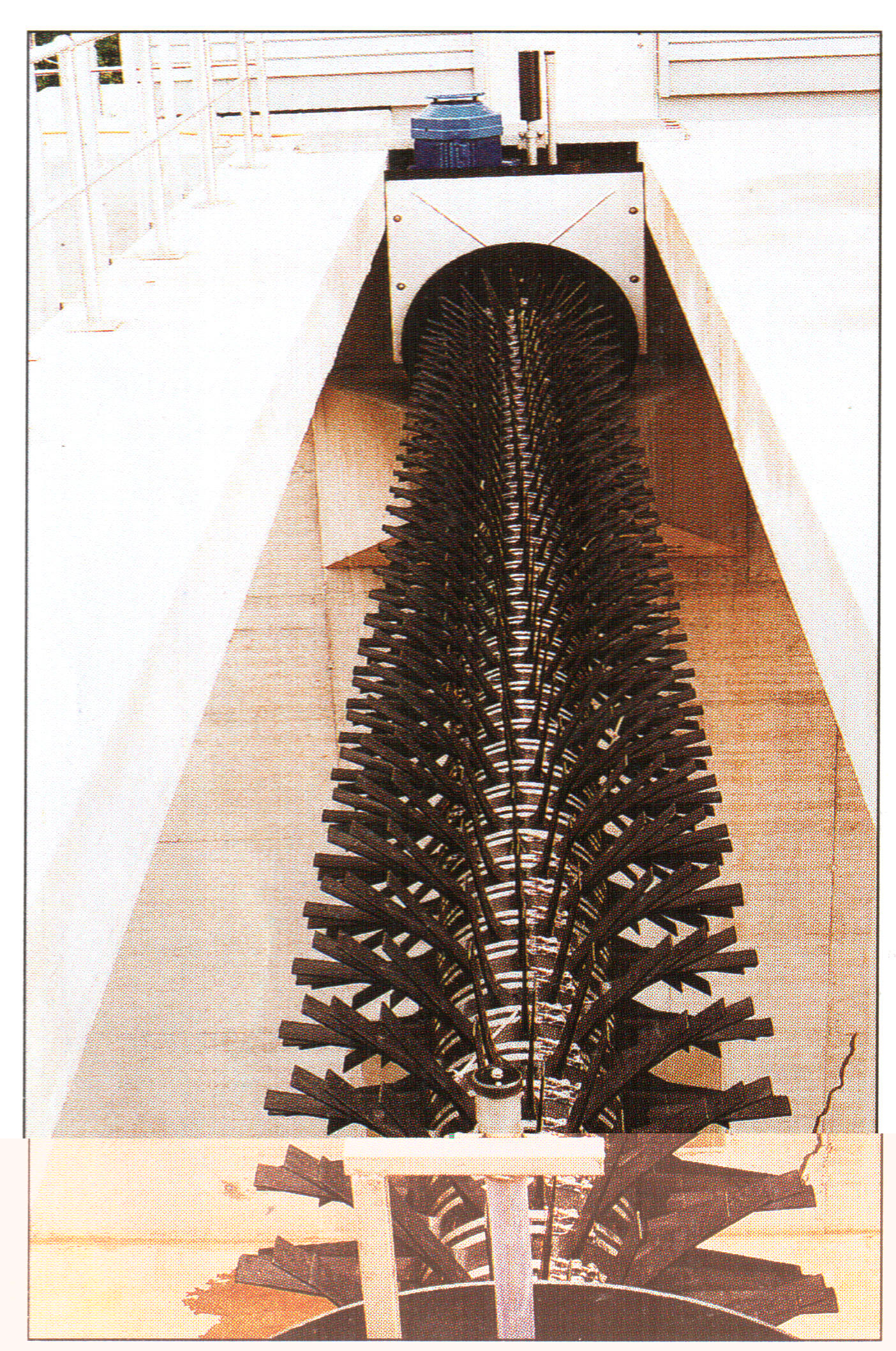

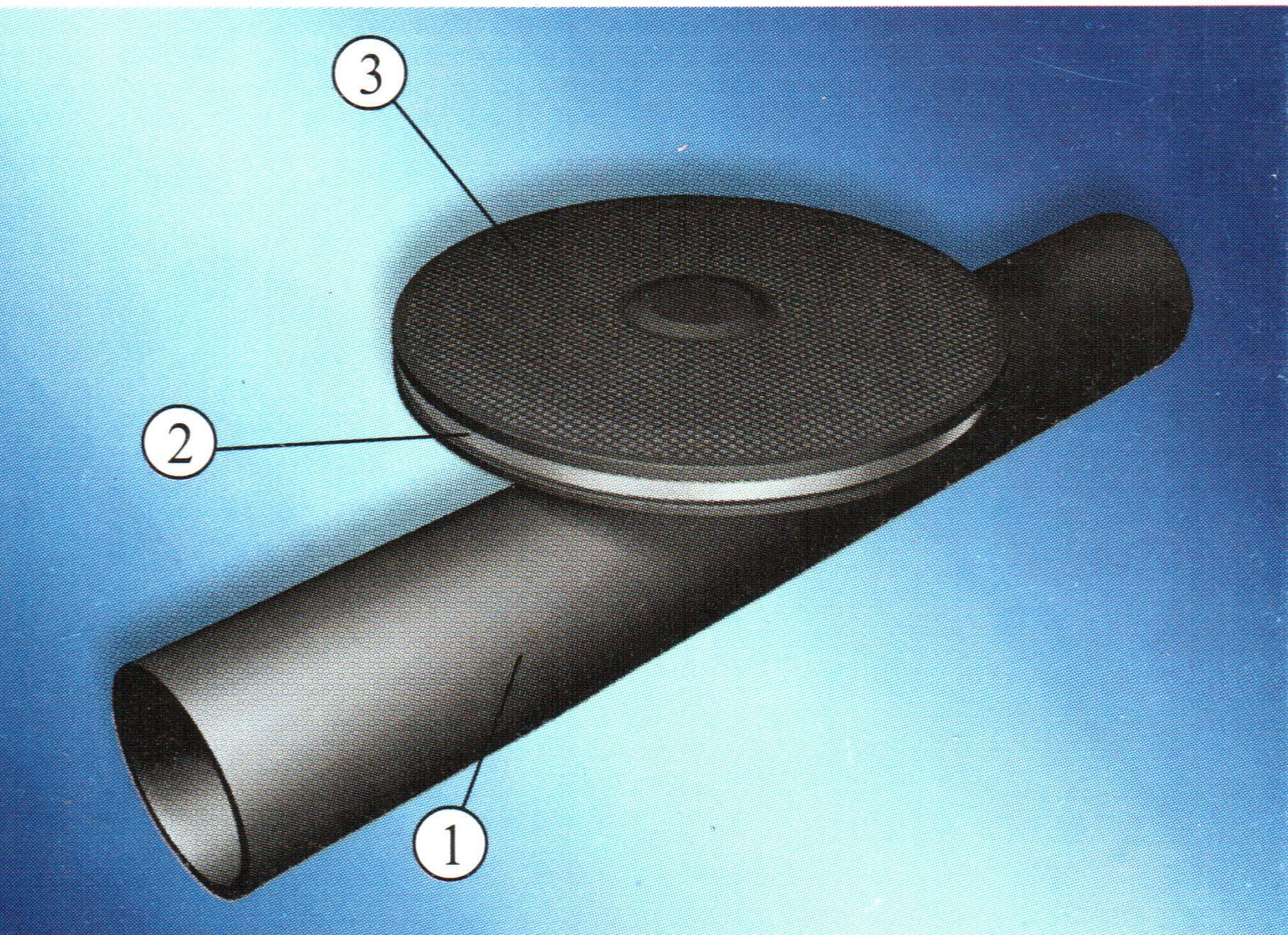

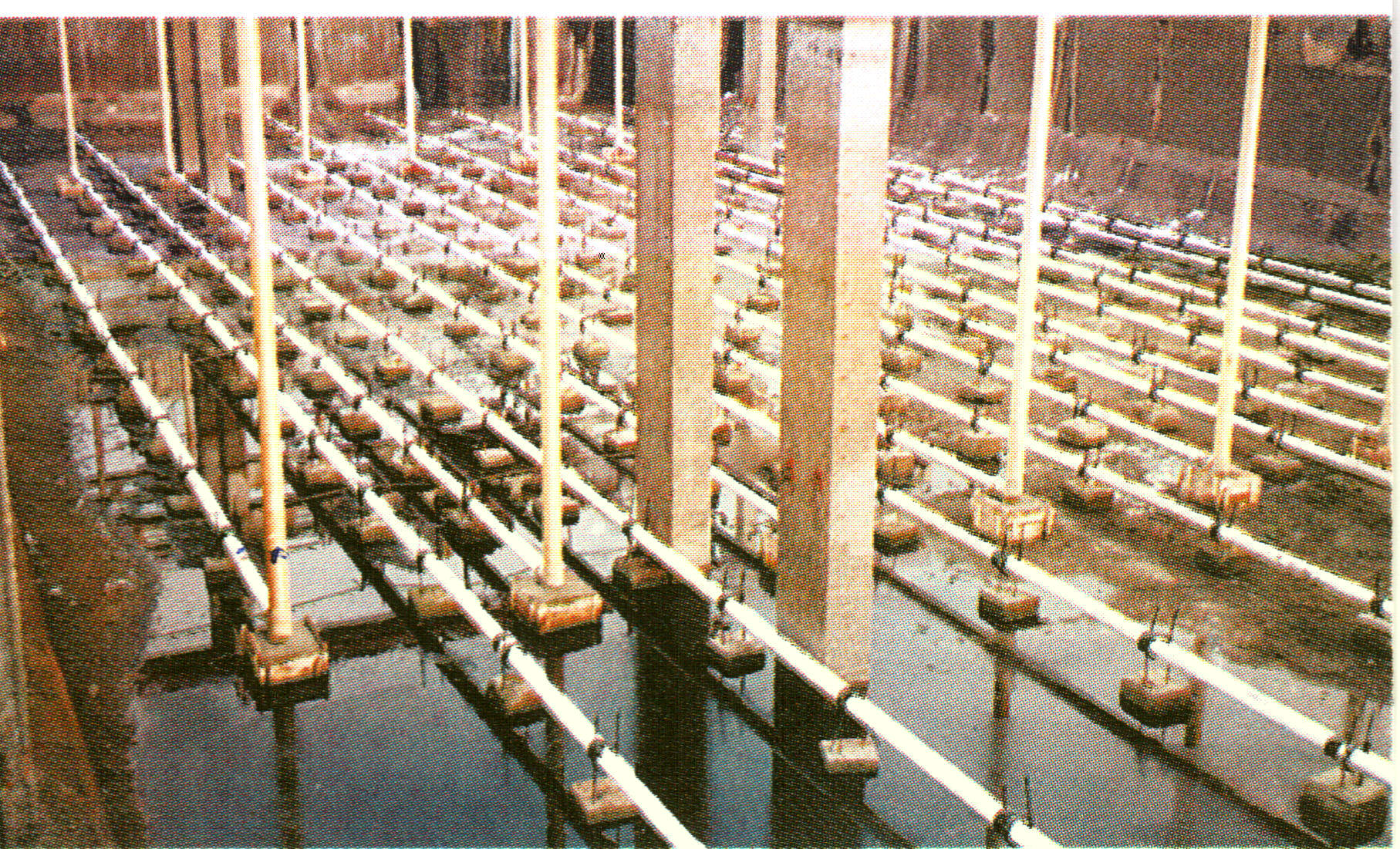

6. Приложение Аэраторы
