2. Обробка результатів досліду

1. Середня швидкість руху запиленого повітря в перерізі трубопроводу, де була встанов­лена трубка Піто-Прандтля, за значенням динамічного напору Ндин-

Спочатку розраховують максимальну (осьову) швидкість руху за показами мікро-

манометра 13, з’єднаного з трубкою Піто-Прандтля, одо встановлена по осі трубопроводу:

де р_м - густина рідини в мікроманометрі у робочих умовах, кг/м³; р - густина повітря у робочих умовах, кг/м^-’;

g = 9,81 - прискорення вільного падіння, м/с ;

Н = 1 • К - тиск стовпа рідини в мікроманометрі, м;

1 - покази мікроманометра;

К - коефіцієнт мікроманометра.

Потім обчислюють критерій Рейнольдса за формулою:

де d - діаметр трубопроводу в місці встановлення трубки Піто-Прандтля, м; р, μ - густина та динамічна в’язкість повітря у робочих умовах.

За графіком W/W_mах = φ (Re) (див. додаток) визначають відношення W\W_mах, що відпо­відає розрахованому значенню числа Rе, і розраховують середню швидкість повітря W.

2. Об'єм повітря, яке прийшло через установку за час проведення досліду:

де W - середня швидкість руху газу в газопроводі, м/с;

F - площа поперечного перерізу трубопроводу в місці встановлення трубки Піто-Прандтля, м ;

τ - повний час проведення досліду, с.

3. Об’ємна кількість повітря V_г (м³), яке пройшло через дану гільзу з паперовим фільтром

де V_р - витрата повітря через ротаметр, м~7с (знаходять за градуювальним графіком за показами ротаметра);

τ _f - тривалість проходження газу через дану гільзу, с.

4. Розрахунок початкової концентрації твердої фази в запиленому повітрі

де G_П - наважка пилу, завантаженого в бункер живильника, кг;

V - об’єм повітря, яке пройшло через установку за час проведення експерименту (приведений до нормальних умов), нм³.

5. Розрахунок концентрації пилу в повітрі після кожного аларата:

• осаджувальної камери:

• циклона:

• тканинного фільтра:

де ∆G - маса пилу на паперових фільтрах у відповідних гільзах 15 (а, б, в), кг. Визначається за різницею ваги фільтра після досліду і до нього;

V_г - об’єм повітря, яке прокачується відповідно через гільзи 15 (а, б, в), приведений до нормальних умов, нм .

Об’єм газу у нормальних умовах розраховується за формулою

де V₀, Р₀ - параметри газу при нормальних умовах;

V, Р, Т - параметри газу у робочих умовах,

6. Визначення ступеня очищення повітря в кожному апараті:

• в осаджувальній камері:

- у циклоні:

• в усій установці

• в усій установці:

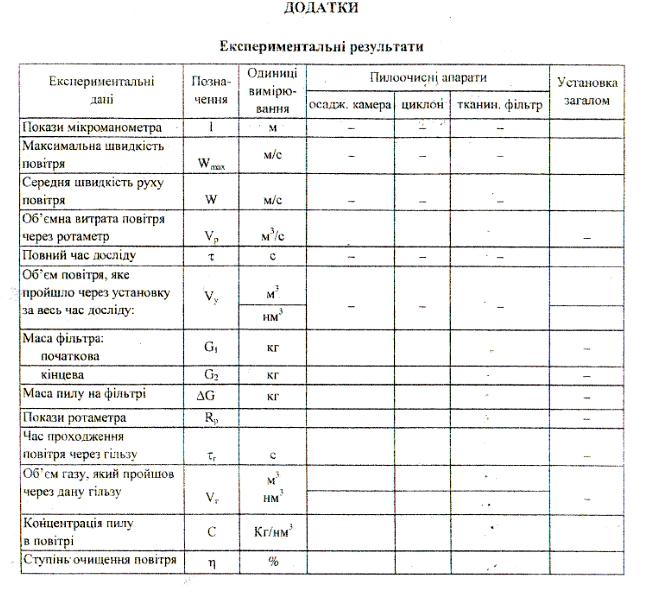

Результати розрахунків записати в таблицю (див. додатки)

Робочі умови:

d- діаметр трубопроводів, м;

Р - тиск, МПа;

К - коефіцієнт мікроманометра; G_п - наважка пилу, кг;

Т - температура, °С.

Звіт з роботи повинен містити

1. Ескіз установки зі специфікацією.

2. Опис роботи і запис всіх вимірювань і спостережень.

3. Необхідні розрахунки та їх результати.

4. Висновки.
