2.3.5. Размещение графических объектов и текста
2.3.5. Размещение графических объектов и текста
Графическая информация вводится на схему по командам Place>Line, Polyline, Rectangle, Ellipce и Arc. Эта информация носит вспомогательный характер, таким образом нельзя, например, создавать электрические цепи. Стили выполнения графики по умолчанию устанавливаются на закладке Miscellaneous в окне команды Options>Preferences. После нанесения отрезков линий или дуг по командам Place>Line, Place>Polyline и Place> Arc возможно их редактирование с помощью диалогового окна Edit Graphic (см. рис. 2.33, а). На нем выбирается:
Line Style & Width — тип линии (сплошная, пунктирная и др.) и ее толщина (0,2, 0,8 и 2 мм);
Color — цвет линии.
Рис. 2.32. Схемное описание иерархических блоков

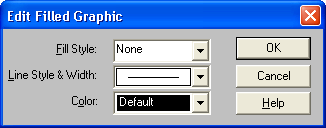

В диалоговых окнах Edit Filled Graphic, открываемых при редактировании замкнутых фигур, кроме указанных выше параметров выбирается тип заливки Fill Style (см. рис. 2.33, б).
а)
б)
Рис. 2.33. Выбор стиля выполнения линий (а) и замкнутых фигур (б)
Для повышения разрешающей способности при вычерчивании графики можно отключить режим привязки курсора к узлам сетки (опция Pointer snap to grid на закладке Grid Display в окне команды Options>Preferences), при этом шаг перемещения курсора составляет 0,1 от шага сетки.
Рисунки, предварительно занесенные в графические файлы *.bmp, наносятся на схему по команде Place>Picture.

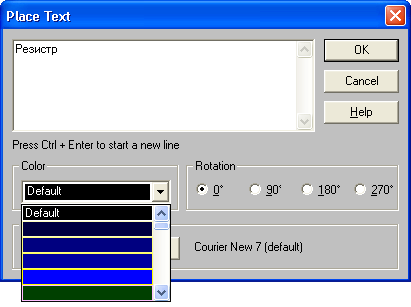

Текст наносится на схему по команде Place>Text или нажатием на кнопку панели инструментов. Предварительно текст вводится в диалоговом окне, показанном на рис. 2.34, а(принудительный перенос текста на новую строку выполняется нажатием клавиш Ctrl+Enter), в котором указывается ориентация текста и цвет шрифта. Выбор типа и размера шрифта выполняется в окне (рис. 2.34, б), открываемом нажатием на панель Change (кириллические шрифты доступны, см. рис. 2.32). Установка шрифта по умолчанию выполняется по команде Options>Design Template.
а)
б)
Рис. 2.34. Диалоговые окна ввода текста (а) и выбора шрифта (б)
Импорт текста в диалоговое окно (рис. 2.34, а) из других Windows-программ выполняется обычным образом нажатием клавиш Ctrl+V (предварительно фрагмент текста должен быть помещен в буфер обмена Clipboard). Экспорт выбранной на схеме строки текста в буфер обмена для передачи в другие программы выполняется нажатием клавиш Ctrl+C илиCtrl+X.
2.3.6. Использование макросов
2.3.6. Использование макросов
В редакторе схем имеется возможность записать последовательность выполнения отдельных команд в файл, который называется файлом макрокоманд, и затем повторно выполнить его. Например, в такой файл можно записать команды прокладки цепи и размещения ее имени. Созданный файл макрокоманд записывается во временную память. Такой файл можно выполнить только в течение текущей сессии работы с Capture. Чтобы присвоить этому файлу уникальное имя, необходимо указать его в диалоговом окне Configure Macro. В связи с тем, что файлами макрокоманд можно пользоваться только в пределах одной страницы схемы, в них нельзя записывать следующие команды:
переход на другой уровень иерархии Ascend и Descend;
редактирование компонентов Place>Edit Part.
Координаты объектов, записанных в макрофайл, отсчитываются относительно, расположения курсора при выполнении последней команды перед записью в этот файл. Запись в макрофайл выполняется в следующей последовательности:
2) По команде Macro>Record, дублируемой нажатием клавиши F7, открывается строка инструментов записи макрофайла, содержащая три кнопки и показанная на рис. 2.35;
Рис. 2.35. Кнопки управления записью макрофайла (Остановка, Пауза, Начало записи)
Для выполнения последнего макрофайла щелчком левой кнопки мыши отмечается точка на схеме, с которой будет совмещено начало координат макрофайла, и выполняется команда Масго>Рlау, дублируемая нажатием клавиши F8. Для присвоения имени макрофайлу и выбору макрофайла для выполнения командой

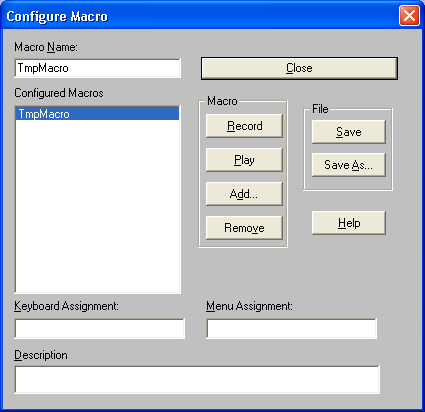

Macro>Configure, дублируемой нажатием клавиши F9, открывается диалоговое окно конфигурации макрофайлов, изображенное на рис. 2.36. Это окно содержит следующие панели:
Macro Name — имя макрофайла;
Configured Macros — отображение списка доступных макрофайлов, в котором указывается имя выполняемого макрофайла;
Close — закрытие диалогового окна;
Record — закрытие диалогового окна и начало записи команд в макрофайл;
Play — выполнение макрофайла;
Add — добавление в список макрофайлов еще одного имени;
Remove — удаление из списка имени макрофайла;
Save — сохранение изменений в текущем макрофайле с тем же именем;
Save As — сохранение изменений в текущем макрофайле с новым именем;
Keyboard Assignment — назначение «горячих» клавиш для выполнения макрофайла, например, Ml, М2 или Ctrl+1;
Menu Assignment - - спецификация меню, ассоциируемого с текущим макрофайлом,
Description — описание макрофайла.
Рис. 2.36. Диалоговое окно конфигурации макрофайлов
Примечание.
Примеры полезных макрофайлов размещены в каталоге \CAPTURE\MACROS.
