6.3. Программа GerbTool
6.3. Программа GerbTool
Программа GerbTool [21] (аналог программы САМ350 [5]) — программа доработки ПП — запускается из начального меню OrCAD Layout (при автономном запуске она функционирует в демонстрационном режиме). Ее входные файлы создаются в OrCAD Layout по команде Auto>Run Post Processor: Gerber Aperture File *.app, Gerber Design File *.gtd, Drill tape *.tap. Входной файл загружается в GerbTool по стандартной команде File>Open, после чего в диалоговом окне, изображенном на рис. 6.17, выбирается перечень слоев, для которых нужно создать управляющие файлы для фотоплоттера, и просмотреть/отредактировать другую информацию. После этого проект загружается в программу OrCAD GerbTool, экран которой изображен на рис. 6.18, а список команд приведен в табл. 6.5. Выходные файлы создаются по командам группы Flle^-Save.
В табл. 6.5 приведен перечень команд программы OrCAD GerbTool v. 7.1.1 и их краткое описание.
Рис. 6.17. Загрузка проекта в OrCAD GerbTool
Рис. 6.18. Экран OrCAD GerbTool
Таблица 6.5. Команды GerbTool
|
|
|
|
|
|
Команда |
Назначение |
|
|
|
Меню File (Файл) |
|
||
|
New... (Ctrl+N) |
Вызов Мастера создания проекта ПП в формате GerbTool (файл *.GTD содержит информацию о плате в виде Gerber-файлов и списка апертур) |
|
|
|
Open... (Ctrl+O) |
Открытие проекта ПП в формате GerbTool (после указания имени файла редактируется информация о составе слоев, имени файла таблицы апертур и формате Gerber-файла: RS274-D, RS274-X, FIRE 9000, EIE) |
|
|
|
Close |
Закрытие текущего проекта |
|
|
|
Save (Ctrl+S) |
Сохранение текущего проекта с возможностью сохранения Gerber-файлов модифицированных слоев и списка апертур |
|
|
|
Save As... |
Сохранение текущего проекта в файле с другим именем с возможностью модификации состава слоев и изменения списка апертур (эти изменения не вносятся в текущий проект) |
|
|
|
Save All |
Сохранение текущего проекта с сохранением всех модифицированных Gerber-файлов слоев и списка апертур |
|
|
|
Format |
Задание формата вывода управляющих файлов: |
|
|
|
Gerber... |
Gerber-файлов фотоплоттеров |
|
|
|
Drill... |
Drill-файлов сверлильных станков с ЧПУ |
|
|
|
Mill/Route: |
Mill-файла фрезерного станка |
|
|
|
Merge |
Слияние проектов: |
|
|
|
Design |
Слияние другого проекта с текущим — объединяется информация одноименных слоев |
|
|
|
Gerber |
Включение на текущий активный слой информации из Gerber-файла |
|
|
|
Import |
Импорт данных: |
|
|
|
Barco DPF... |
Загрузка в активный слой текущего проекта одного или нескольких файлов в формате Barco DPF, если текущий слой пуст; в противном случае информация заносится на вновь создаваемый слой |
|
|
|
HPGL... |
Загрузка HPGL-файла на активный слой |
|
|
|
IPC-D-356 |
Загрузка файла списка соединений формата IPC-D-356 |
|
|
|
Drill... |
Загрузка информации, содержащейся в Drill-файле, на текущий активный слой |
|
|
|
Mill/Route... |
Загрузка информации, содержащейся в Mill-файле, на текущий активный слой |
|
|
|
DXF... |
Загрузка файла в формате DXF |
|
|
|
|
|
|
|
|
|
|
|
|
|
Команда |
Назначение |
|
|
|
Export |
Экспорт данных: |
|
|
|
Barco DPF... |
Создание управляющих файлов в формате Barco DPF отдельно для каждого слоя |
|
|
|
IPC-D-350... |
Создание одного файла в формате IPC-D-350, содержащего информацию о всей ПП |
|
|
|
IPC-D-356... |
Создание одного файла в формате IPC-D-356, содержащего информацию о всей ПП |
|
|
|
HPGL... |
Создание для текущего окна управляющего файла в формате HPGL |
|
|
|
Post Script... |
Создание управляющего файля для устройств, поддерживающих PostScript |
|
|
|
Page Setup... |
Конфигурирование каждой страницы чертежа, выводимой по команде Print |
|
|
|
Print... |
Вывод на печать |
|
|
|
Print Preview |
Просмотр каждой страницы чертежа проекта перед выводом на печать |
|
|
|
Print Setup... |
Конфигурирование принтера |
|
|
|
Send |
Создание сообщения для электронной почты с присоединенным файлом текущего проекта |
|
|
|
1, 2, ... |
Список последних загруженных проектов |
|
|
|
Exit (Alt+F4) |
Выход из программы GerbTool |
|
|
|
Меню Edit (Редактирование) |
|
||
|
Undo (Ctrl+Z) |
Отмена результата выполнения последней команды |
|
|
|
Select |
Выбор объектов: |
|
|
|
New Groupe... |
Выделение группы объектов по одному из критериев: Item — отдельные объекты, Window — объекты в окне, Net — цепь, UserData — данные пользователя |
|
|
|
|
Add To... |
Добавление в группу выбранного объекта |
|
|
Remove From... |
Удаление из группы выбранного объекта |
|
|
|
Invert |
Инвертирование выбранной группы — все выбранные объекты становятся невыбранными и наоборот |
|
|
|
Clear |
Аннулирование текущей выбранной группы |
|
|
|
Item... |
Редактирование в диалоговом окне параметров отдельных объектов |
|
|
|
|
|||
|
Copy... |
Копирование отдельных объектов, объектов в окне или группы объектов |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Команда |
Назначение |
|
||
|
Move... |
Перемещение отдельных объектов, объектов в окне или группы объектов |
|
||
|
Delete... |
Удаление отдельных ектов |
объектов, объектов в окне или группы объ- |
|
|
|
Clip... |
Задание окна, в пределах которого удаляются данные, удовлетворяющие заданным критериям. Линии, пересекающие это окно, обрезаются на его границе |
|
||
|
Join |
Объединение двух сегментов линий. Для параллельных или почти параллельных сегментов эта команда не выполняется |
|
||
|
|
||||
|
Rotate... |
Поворот объектов в окне или группы объектов на заданный угол против часовой стрелки |
|
||
|
|
||||
|
|
||||
|
Mirror... |
Зеркальное отображение объектов в окне или группы объектов по горизонтали или вертикали, находящихся на всех или одном выбранном слое |
|
||
|
Scale... |
Изменение масштаба слоев |
и смещение изображения одного или всех |
|
|
|
D-Code |
Изменение D-кодов апертур: |
|
||
|
Transcode... |
Изменение D-кодов индивидуальных объектов, объектов в окне, групп или объектов, находящихся на определенных слоях |
|
||
|
Expand... |
Замена в проекте одной или всех апертур пользователей |
|
||
|
Scale... |
Изменение размера одной или нескольких апертур |
|
||
|
Polarity... |
Изменение цвета одного или нескольких объектов на противоположный. Команда применяется для форматов RS-274-X и FIRE9000 |
|
||
|
Align Layers |
Выравнивание объектов, находящихся на разных слоях |
|
||
|
Origin |
Изменение расположения начала координат (0, 0) базы данных |
|
||
|
Purge... |
Более эффективное использование памяти для хранения базы данных (за счет исключения фрагментации) |
|
||
|
Меню View (Просмотр) |
|
|||
|
Window |
Вывод на весь экран изображения в выделенном окне |
|
||
|
Zoom In (Серый +) |
Увеличение масштаба изображения |
|
||
|
Zoom Out (Серый -) |
Уменьшение масштаба изображения |
|
||
|
Pan (P) |
Сдвиг текущего окна в новое положение, центр которого указывается курсором |
|
||
|
|
|
|
|
|
|
|
|
|
|
Команда |
Назначение |
|
|
|
All (Ctrl+R) |
Размещение на экране изображения всей платы |
|
|
|
Film Box |
Размещение на экране изображения кадра пленки Film Box |
|
|
|
Redraw (R) |
Перечерчивание экрана |
|
|
|
Sketch |
Включение /выключение режима Sketch. В этом режиме изображаются только контуры контактных площадок и осевые линии проводников |
|
|
|
Overlay |
Включение/выключение режима Overlay. В этом режиме наложенные друг на друга объекты становятся прозрачными |
|
|
|
Grid (G) |
Включение /выключение изображения сетки |
|
|
|
Composites (V) |
Включение/выключение режима корректного просмотра изображения нескольких слоев с учетом данных в графе Polarity диалогового окна Edit |
|
|
|
Virtual Panel (Ctrl+V) |
Изображение виртуальных панелей (используется при мультиплицировании изображения платы) |
|
|
|
Clear Highlights |
Отмена высвечивания всех высвеченных объектов |
|
|
|
Highlights (H) |
Включение /выключение режима подсвечивания выбранных групп и ошибок DRC |
|
|
|
Selections |
Включение /выключение режима подсвечивания выбранных групп |
|
|
|
Errors |
Вывод диалогового окна списка ошибок DRC |
|
|
|
Save |
Запоминание от 1 до 8 окон изображения для последующего вызова |
|
|
|
Recall |
Вызов на экран предварительного запомненного окна изображения |
|
|
|
Previous |
Вызов на экран окна предыдущего изображения |
|
|
|
Toolbars |
Вывод меню инструментов: |
|
|
|
Main Bar |
Основное меню команд открытия, закрытия, сохранения, печати и др. подобных команд |
|
|
|
Status Bar |
Строка состояний |
|
|
|
Birdseye Bar |
Изображение общего вида платы |
|
|
|
Layer Bar |
Имя текущего слоя и D-кода |
|
|
|
Color Bar |
Назначение цветов объектов Flash и Draw каждого слоя. Номера активных слоев заключены в рамку красного цвета (видимы и редактируемы). Черная рамка означает, что слой виден, но не может редактироваться |
|
|
|
XY Bar |
Текущие координаты курсора |
|
|
|
Query Bar |
Вывод информации о проекте |
|
|
|
|
|
|
|
|
|
|
|
|
|
Команда |
Назначение
|
|
|
|
Toolbars |
Settings Bar |
Команды управления изображением |
|
|
View Bar |
Команды изменения масштаба изображения меню View |
|
|
|
Edit Bar |
Команды редактирования |
|
|
|
Tools Bar |
Команды меню Tools |
|
|
|
Restore Defaults |
Восстановление состава и расположения меню инструментов, устанавливаемых по умолчанию |
|
|
|
Split |
Разделение экрана на |
4 более маленьких |
|
|
Меню Add (Добавление данных) |
|
||
|
Flash |
Вставка вспышки фотоплоттера на активный слой |
|
|
|
Draw |
Рисование сегмента линии на активном слое |
|
|
|
Rectangle |
Рисование прямоугольника на активном слое |
|
|
|
Vertex |
Добавление точки излома (и ее перемещение) на существующий сегмент |
|
|
|
Circle |
Рисование окружности на активном слое, используя выбранный D-код |
|
|
|
Arc Ctr |
Рисование дуги на активном слое, используя выбранный D-код |
|
|
|
Arc 3 Pt |
Рисование на активном слое дуги, заданной по трем точкам, используя выбранный D-код |
|
|
|
IBM Polygon... |
Рисование полигона на активном слое, используя выбранный D-код |
|
|
|
Text |
Ввод текста на активном слое (символы кириллицы не поддерживаются) |
|
|
|
Меню Layers (Слои) |
|
||
|
Edit... |

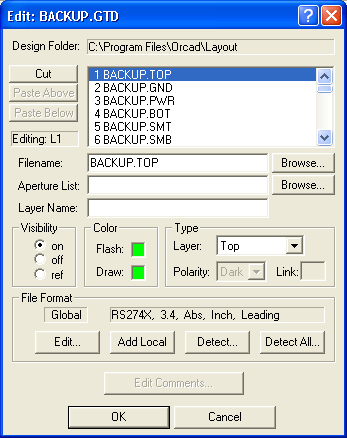

Задание параметров слоев, формата Gerber-файлов и других параметров, часть из которых вводится до загрузки файлов проекта, а часть — после |
|
|
|
Colors |
Назначение цветов слоям проекта и присвоение им признака видимости (ON, OFF и REF). Команда недоступна, если на рабочее окно помещено меню Color Bar |
|
|
|
Create |
Создание нового слоя и присвоение ему имени ТЕМР<###> с тем же расширением, что у текущего Gerber-файла |
|
|
|
Redline |
Создание объектов типа Redline: |
|
|
|
Add Text |
Вставка нескольких экземпляров текста |
|
|
|
Add Ballone Text |
Встянкя нескольких экземпляров текста с указательными линиями |
|
|
|
|
|
|
|
|
|
|
|
|
Команда |
Назначение |
|
|
Redline |
Add Arrow Вставка объемных стрелок |
|
|
Sketch Рисование пути |
|
|
|
Delete Удаление объектов типа Redline |
|
|
|
Properties Свойства объектов типа Redline |
|
|
|
View Redlining Включение /выключение изображения объектов типа Redline |
|
|
|
Меню Apertures (Апертуры) |
|
|
|
Edit... |
Редактирование предварительно загруженной таблицы апертур |
|
|
Report... |
Создание отчета об апертурах, используемых на отдельных слоях |
|
|
Load |
Загрузка из файла таблицы апертур; в его отсутствие создается стандартная таблица апертур |
|
|
Unload |
Удаление предварительно загруженной таблицы апертур |
|
|
Merge... |
Объединение двух или более загруженных таблиц апертур |
|
|
Compact... |
Удаление неиспользуемых апертур из указанной таблицы апертур |
|
|
Convert... |
Преобразование таблицы апертур других САПР (Allegro, Cadstar, Eagle, Masstek, Mentor, PADS, P-CAD, Scicards, Tango, Zuken и др.) в формат GerbTool |
|
|
Save... |
Сохранение модифицированной таблицы апертур |
|
|
Меню Query (Опрос) |
|
|
|
Item |
Вывод информации о выбранном объекте |
|
|
Net... |
Высвечивание выбранной цепи и масштабирование экрана так, чтобы эта цепь поместилась на нем целиком |
|
|
User Data... |
Высвечивание всех объектов, имеющих заданные данные User Data (дополнительная информация о количестве контактных площадок и трассах) |
|
|
Highlight... |
Высвечивание всех апертур с заданными D-кодами |
|
|
Measure |
Измерение расстояний: |
|
|
Point to Point Между двумя точками |
|
|
|
Edge to Edge Между кромками объектов |
|
|
|
Center to Center Между центрами объектов |
|
|
|
Copper |
Вычисление площади металлизации на всех видимых слоях ПП |
|
|
Extents... |
Определение габаритных размеров графических данных на всех слоях ПП |
|
|
|
|
|
|
|
|
|
|
Команда |
Назначение |
|
|
Меню Options (Параметры) |
|
|
|
Grid Snap (S) |
Включение /выключение режима привязки курсора к узлам сетки |
|
|
Ortho Line |
Включение режима выполнения изломов линий под определенным углом, заданным в меню Options>Configure. При выключении этого режима угол излома произвольный |
|
|
Arcs 360 |
Включение режима вычерчивания дуг по командам Add>Arc Ctr, Arc 3 Pt и Circle методом интерполяции |
|
|
Metric (Ctrl+M) |
Задание системы единиц метрическая /дюймовая |
|
|
Configure... |
Конфигурирование GerbTool. Имеется диалоговые окна: General — общие сведения, Display — параметры изображения (шаг сетки, размеры пленки, степень масштабирования, цвета выделенных объектов и др.), Function Key/Mouse — назначение функциональных клавиш Fl — F12 и кнопок мыши, Ар List Converters — список САПР, для которых подгружаются преобразователи таблицы апертур, Paths, Fields, Extensions — перечень путей доступа по умолчанию, файлов таблиц апертур и расширений имен файлов, Macro Files — список файлов макрокоманд, User Menu — меню пользователя |
|
|
Меню Macro (Макро) |
|
|
|
Run...(M) |
Запуск на выполнение файла макрокоманд |
|
|
Load... |
Загрузка файла макрокоманд |
|
|
Developer... |
Редактирование и отладка файла макрокоманд в среде Macro Developer |
|
|
Record |
Включение/выключения режима записи в среде Macro Developer |
|
|
Меню Tools (Инструменты) |
|
|
|
Panelize... |
Мультиплицирование (создание нескольких копий) проекта |
|
|
Netlist |
Работа со списками соединений: |
|
|
El |
Generate... Создание списка соединений всех видимых слоев ПП, который используется при выполнении команд DRC и Snoman |
|
|
|
Save... Запись списка соединений в ASCII файл, в котором указаны координаты всех контактных площадок |
|
|
DRC... |
Проверка соблюдения на одном или всех слоях ПП технологических ограничений, которые указываются в начальном диалоговом окне. По окончании проверки выводится список ошибок, выбор строки в котором приводит к изображению на экране соответствующего фрагмента ПП. Этот список выводится также по команде View>Errors |
|
|
Snoman... |
Увеличение областей металлизации в местах соединения контактных площадок и проводников для повышения их надежности |
|
|
|
|
|
|
|
|
|
|
|
|
Команда |
Назначение |
|
||
|
Teadrops... |
Каплевидное сглаживание переходов при подключении проводников к контактным площадкам указанного типа или ко всем площадкам |
|
||
|
Fix SilkScreen... |
Автоматическое отодвигание от контактных площадок графики, нанесенной на слой Silk Screen |
|
||
|
Pad Removal |
Удаление контактных |
площадок: |
|
|
|
Isolated... |
Удаление не используемых контактных площадок (изолированных или «плавающих») с внутренних слоев ПП |
|
||
|
Stacked... |
Удаление идентичных контактных площадок, наложенных на одном слое друг на друга |
|
||
|
Drill |
Сверление отверстий: |
|
|
|
|
Drawing... |
Рисование рабочих ходов всех инструментов на выбранном слое и составление файла отчета *.RPT |
|
||
|
Save... |
Составление управляющего файла *.NC для станка с ЧПУ |
|
||
|
Mill/Route |
Редактирование данных для фрезерных станков |
|
||
|
Test Points |
Создание контрольных точек |
|
||
|
Convert |
Преобразование графики: |
|
||
|
Drawn Pads... |
Преобразование графики нарисованных контактных площадок во вспышки фотоплоттера |
|
||
|
Arcs... |
Преобразование графики дуг и окружностей в многоугольники |
|
||
|
Layer Spread... |
Автоматическое копирование на один слой графики нескольких слоев, располагая их рядом |
|
||
|
Vent/ Thieving... |
Закраска фотошаблона вокруг рабочей области для оттока припоя (выбирается D-код и расстояние между соседними вспышками, наносимыми в ручном или автоматическом режимах) |
|
||
|
Меню (Вызов программ User пользователя) |
|
|||
|
Ship |
Вызов программы PKZIP для создания архива проекта |
|
||
|
Best Drill |
Измерение длины прохода рабочего инструмента при сверлении отверстий |
|
||
|
Меню Help (Помощь) |
|
|||
|
Help Topics... (F1) |
Вывод содержания, предметного указателя и средств поиска терминов встроенной инструкции |
|
||
|
И About GerbTool... |
Вывод номера версии программы |
|
||
|
|
|
|
|
