Для монтажа кронштейнов [№8 используем строп одноветвевой универсальный для монтажа конструкций не имеющих петель.

Грузоподъемность: 0,5 т;

Длина ветвей: 5,5-12 м;

Масса: 2-12 кг.

8.2 Приспособления для временного крепления и выверки

Временное закрепление и выверка производится с помощью жесткого трубчатого подкоса и клиньев. Клинья выполняются из двутавра или древесины твердых пород. Для одной панели потребуется четыре клина.

Р

1

21

31

ис.8 Схема временного закрепления панели ПСЦ3-48-2

1-панель ПСЦ3-48-2, 2-клинья, 3-жесткий трубчатый подкос,

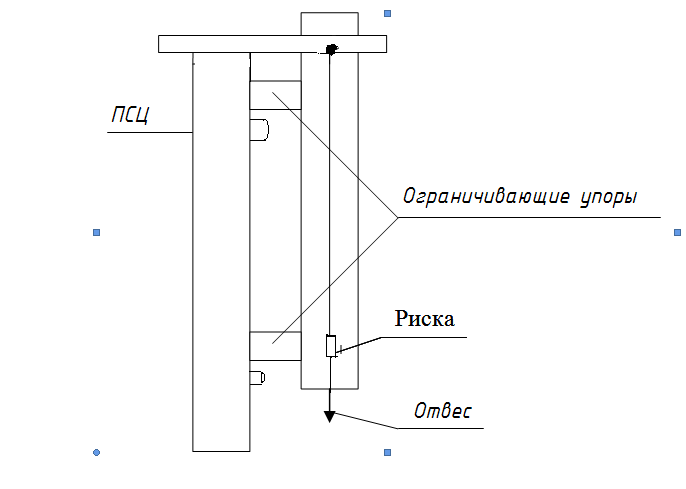

Для проверки вертикальности монтируемых панелей используют рейку – отвес.

8.3 Приспособления для обеспечения рабочего места на высоте

Для обеспечения рабочего места на высоте используются ручные передвижные вышки.

Рис.9 Ручная передвижная вышка

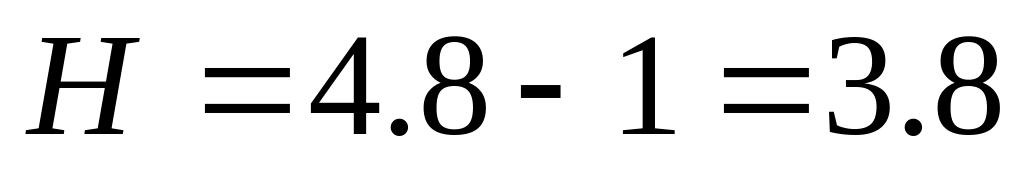

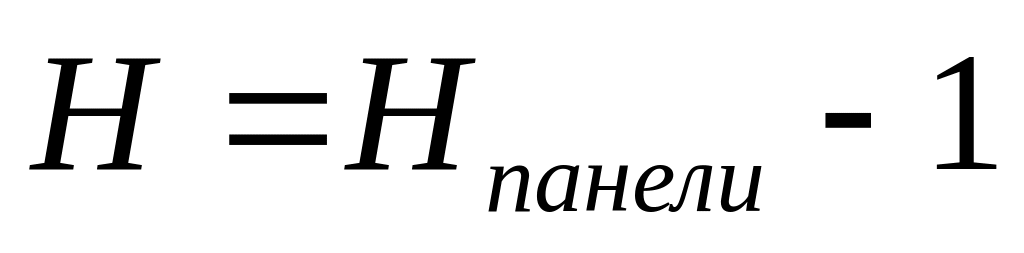

_{Требуемая высота вышки равна:}

(8.5)

м

6. Выбор монтажного крана

9.1 Выбор крана по грузовысотным характеристикам

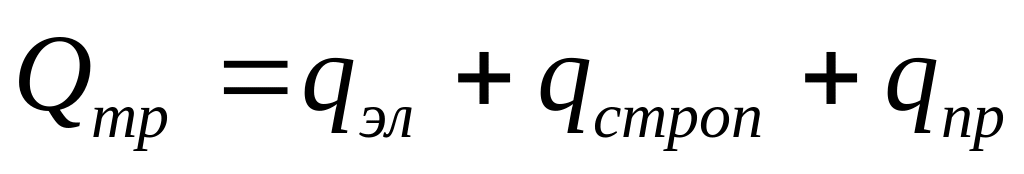

• Требуемая грузоподъемность крана определяется по формуле :

, (9.1)

где q_эл - максимальная масса монтируемого элемента.

q_строп - масса грузоподъемных приспособлений.

q_пр - масса дополнительного оборудования.

При монтаже стеновых панелей псц3-48-2:

Q_тр=4,7+0,099+0,042=4,84 т

При монтаже лотков лт1а-6-4,5:

Q_тр=1,0+0,099+2·0,02=1,14 т

• Требуемая высота подъема груза определяется по формуле:

Н_тр=h₀+h_з+h_эл+h_стр, (9.2)

где h₀ – превышение монтажного горизонта, складывается из толщины днища и высоты паза, принимается 0,5 м;

h_з – высота запас, принимается 0,5 – 1,0 м;

h_эл – высота монтируемого элемента;

h_стр – высота строповочных приспособлений

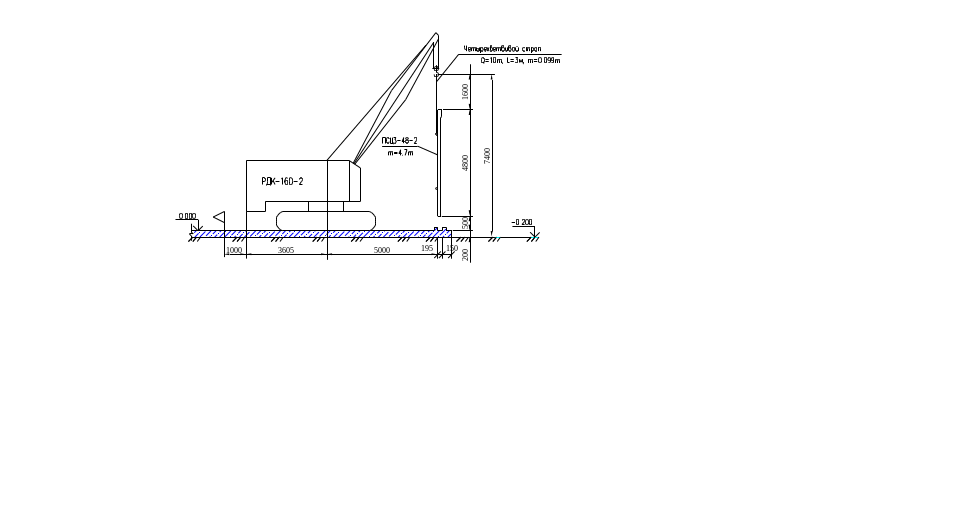

Рис.11 Монтаж панели ПСЦ3-48-2

Для панели: Н_тр =0,5+0,5+4,8+1,6=7,4 м

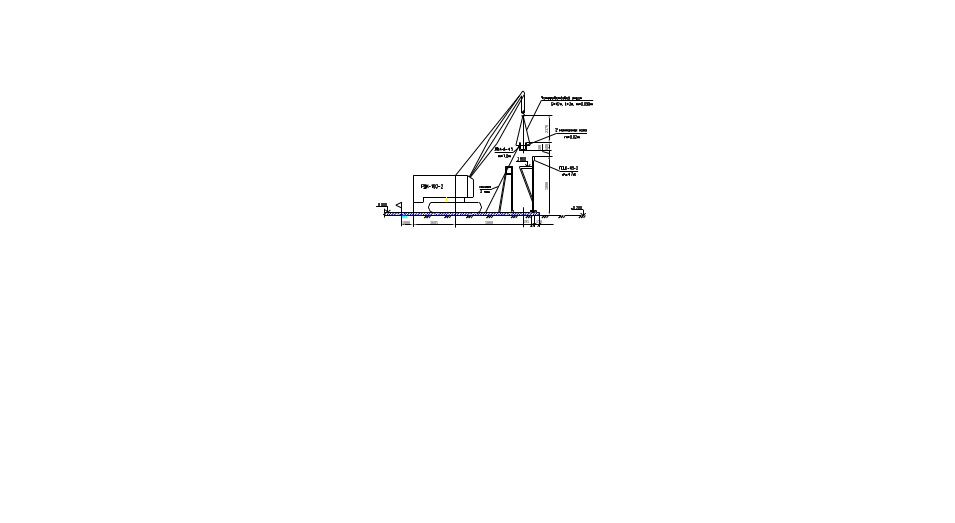

Рис.12 Монтаж лотка ЛТ1А-6-4,5

Для лотка: Н_тр = (4.8+0.2)+0.5+0.68+2.37=8.55 м

• Определяем вылет стрелы крана:

, (9.3)

где а – толщина панели

в – выступающая часть днища

с – расстояние опреляемое по формуле:

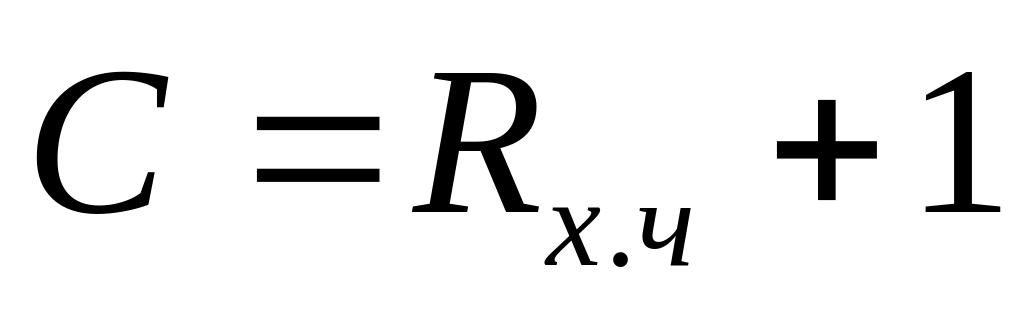

(9.4)

где R_х.ч – радиус хвостовой части крана

1 – запас на основании требований ТБ при монтажных работах краном

Для панели: В=0,195/2+0,4+4,8=5,3 м

Для лотка: В=R_х.ч.+в+а/2+1,0+0,5 (9.5)

где в – ширина лотка

0,5 – расстояние между лотком и панелью

В=3,8+1,0+0,195/2+0,63+0,5=7,0 м

По справочнику Г.К.Соколов «Выбор кранов и технических средств монтажа строительных конструкций» подбираем два типа кранов.

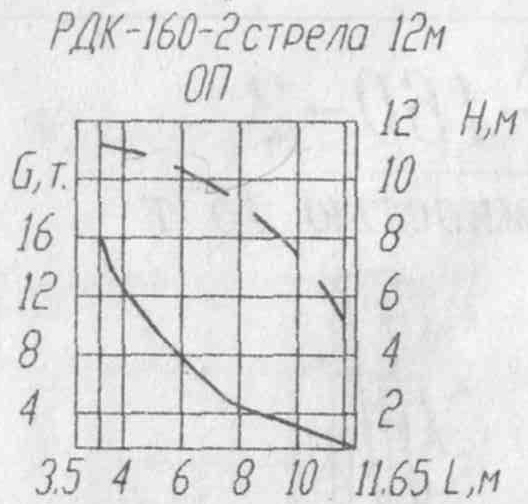

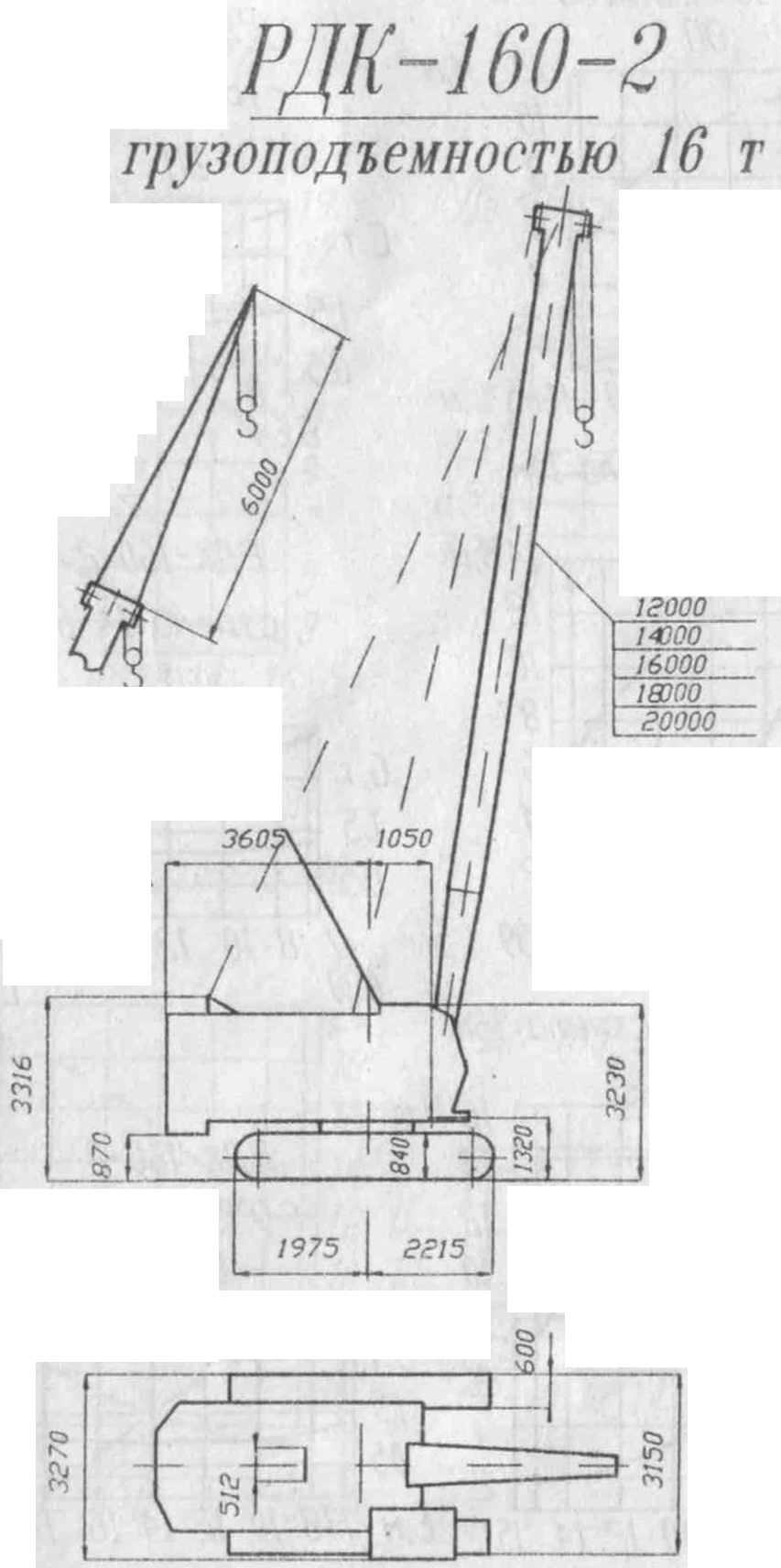

1. Кран РДК-160-2.

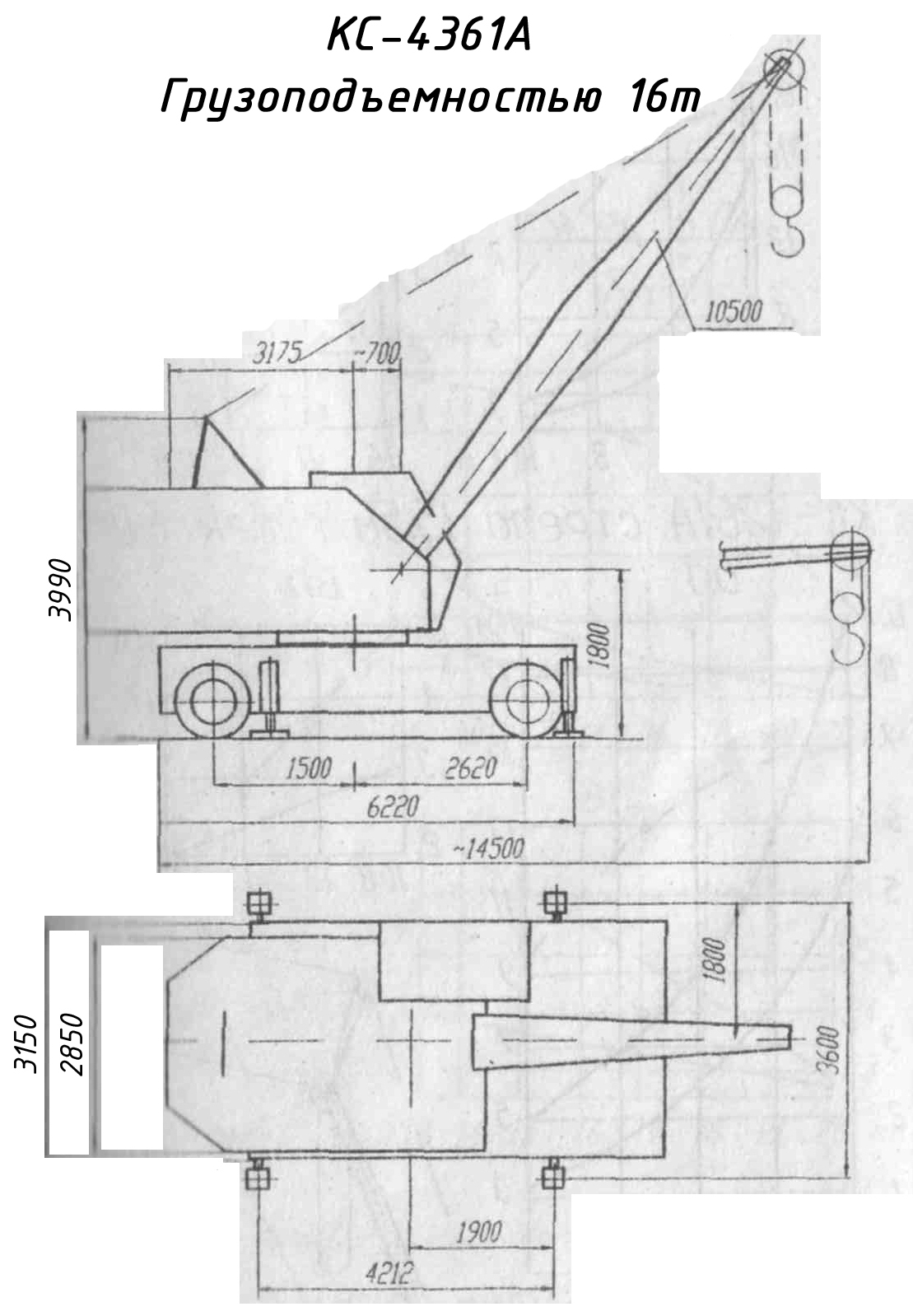

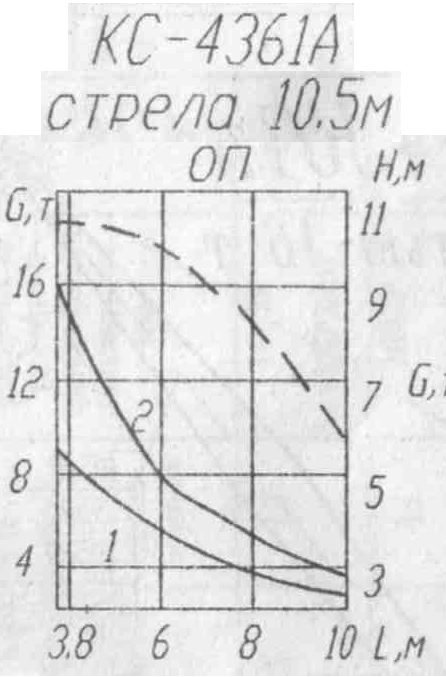

2. Кран КС-4361А.

6. Производственная калькуляция

_{На основании описания технологии работ и технической литературы составляется калькуляция трудовых затрат и зарботной платы. Калькуляция трудовых затрат и заработной платы приведена в приложении 2.}
