6. Подсчет объемов работ

   1. Ведомость монтажных элементов

Подсчет объемов работ производим по чертежам согласно заданию.Количество деталей считаем на все сооружения. Результаты сводим в таблицу 3.

Табл.3 Ведомость монтажных элементов

№	Наименова-ние элемента	Эскиз элемента	Ед. изм.	Кол-во	Объем, м³		Масса, т
					Одного	Всех	Одного	Всех
	ПСЦ3-48-2		шт.	368	1,86	684,48	4,7	1729,6
	ЛТ1А-6-4,5		шт.	184	0,40	73,6	1,0	184
	Кронштейн		шт.	368	--	--	0,16	58,88
ИТОГО			шт	920	--	758,08	--	1972,4

6.2 Ведомость объемов работ по сварке и заделке стыков

Ведомость объемов работ по сварке и заделке стыков приведена в приложении 1.

6. Методы и способы производства работ

Так как сооружение имеет значительные размеры в плане для сокращения земляных работ, снижения трудоемкости и повышения экономической эффективности принимается следующая схема возведения:

• кран с помощью которого производится монтаж стеновых панелей, лотков и кронштейнов перемещается внутри возводимого резервуара;

• складирование монтируемых элементов производится, также, внутри резервуара.

Исходя из принятой схемы монтажа принимается комбинированный метод:

• первым потоком монтируются все стеновые панели кроме двух последних, с навешанными трубчатыми подкосами. При этом монтажный кран движется внутри резервуара. Панель монтируется, производится ее частичная выверка и временное закрепление. Затем монтажный кран начинает установку следующей стеновой панели, а тем временем производится окончательные выверка и закрепление временно закрепленное панели;

• вторым потоком монтируются кронштейны и лотки;

• кран покидает пределы резервуара. Находясь снаружи производит монтаж двух последних стеновых панели, последнего кронштейна и последнего лотка.

6. Выбор монтажной оснастки

8.1 Грузозахватные приспособления

Подбор грузозахватного приспособления производится с учетом следующих требований:

• необходимо обеспечить подачу элемента к месту монтажа в положении близком к проектному;

• необходимо обеспечить надежность крепления подаваемого элемента или конструкции;

• необходимо обеспечить сохранность элемента или конструкции;

• необходимо обеспечить безопасность проведения работ;

• необходимо обеспечить простоту строповки и расстроповки.

Для разгрузки панелей, лотков и монтажа лотков используем 4-х ветвивой строп.

4-х ветвивой строп подбираем по стеновой панели ПСЦ3-48-2.

Требуемая грузоподъемность стропа определяется исходя из массы панели.

, (8.1)

где m_эл – масса монтируемого элемента;

m_пр – масса трубчатого подкоса, устанавливаемого на панель перед монтажом, равна 42 кг.

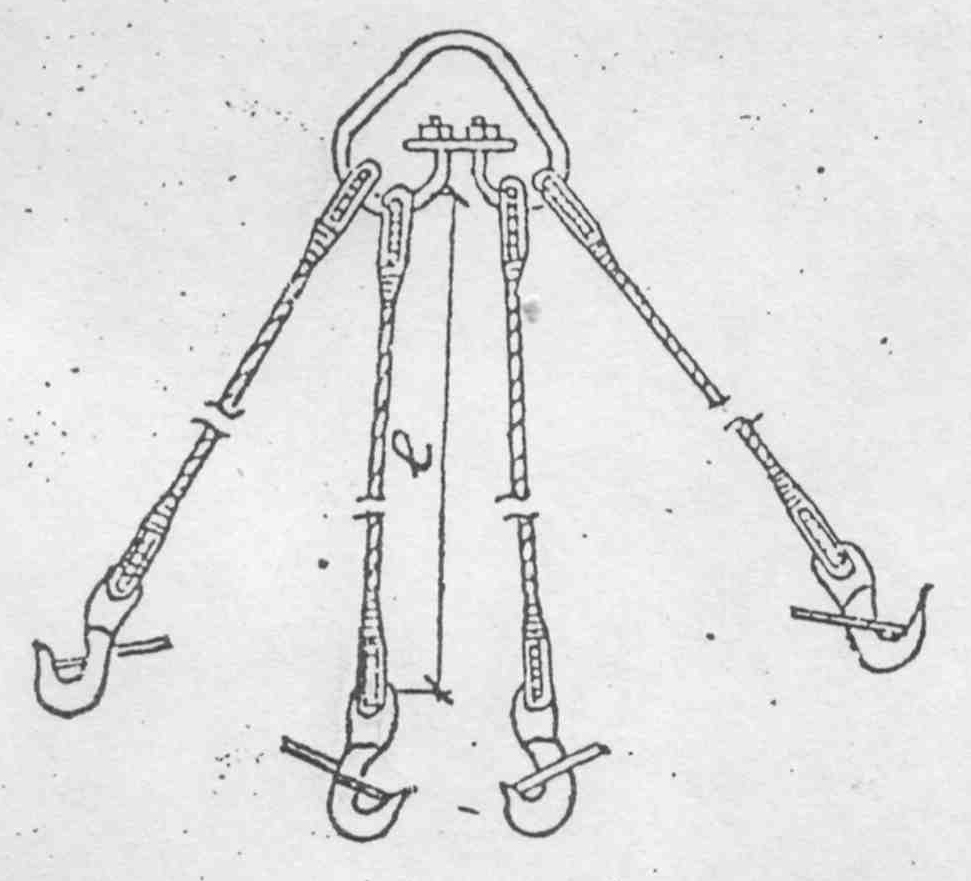

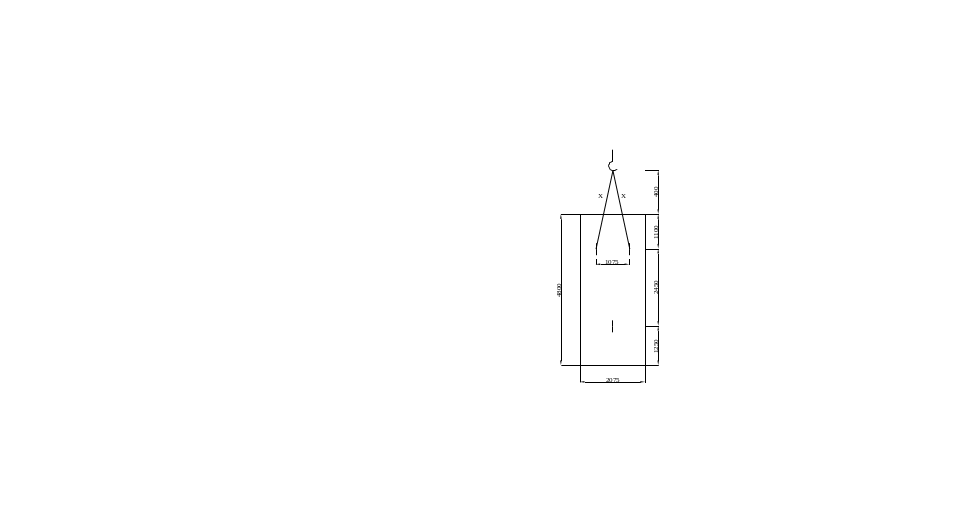

Рис.5 Четырехветвивой строп

Длина ветви троса «Х» рассчитывается следующим образом, выбирается наибольшая длина строп:

Принимаем для разгрузки четырехветвевой строп:

Грузоподъемность: 5,0 т

Длина ветвей: 3,0 м

Масса: 45 кг

Для монтажа стеновых панелей ПСЦ3-48-2 используется двухветвевой строп.

Если угол подвеса равен 90⁰, то длина строп определяется:

Данная длина стропы не подходит, т.к. является короткой, тогда при условии, что минимальная длина превышения стропа над верхом панели равна 0,4 м, длина стропа определяется:

L = (8.2)

где b – расстояние между петлями, равная 1,075 м

L =

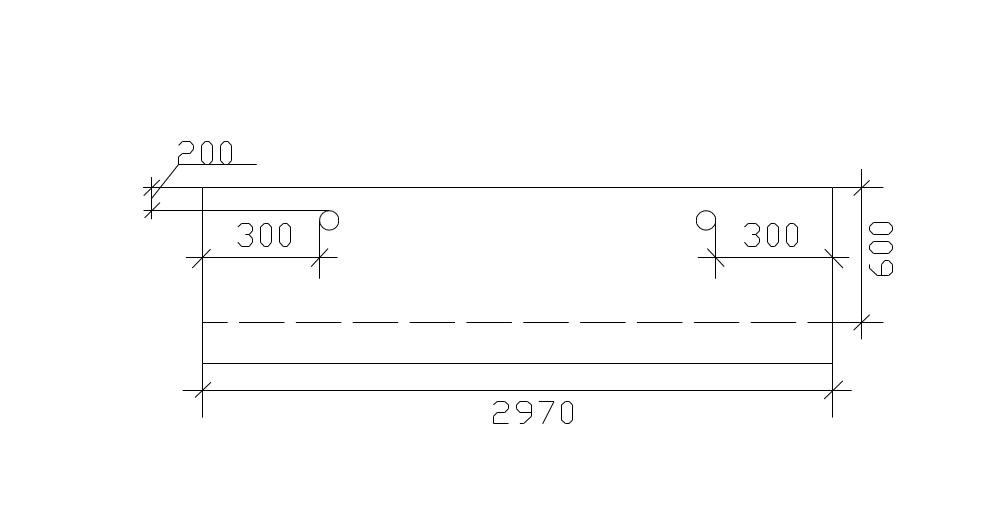

Для разгрузки лотков ЛТ1А-6-4,5

Требуемая грузоподъемность:

Q_тр = m + m , (8.3)

где m - масса элемента

m - масса дополнительного оборудования 0,02 т.

Q = 1,0+2*0,02 = 1,04 т

Рассчитываем длину ветви стропа:

L = (8.4)

a = L-0,6= 2,97-0,6 = 2,37 м

L = ,

Таким образом, принимаем четырехветвевой строп:

Грузоподъемность: 10,0 т;

Длина ветвей: 3,0 м;

Масса: 99 кг.
