6.4 Подбор оборудования
6.4.1 Емкость баков для окислителя (хлорная известь):
(6.23)
где b – концентрация раствора; 5%;
γ – удельный вес реагента
Принимаем два бака. Размер: 0,6*0,6*1,3
6.4.2 Емкость баков для восстановителя (бисульфит натрия):
Принимаем два бака. Размер: 1,1*1,1*1,2
6.4.3 Емкость баков для щелочи:
Принимаем два бака. Размер: 1,4*1,4*1,2
6.4.4 Подбор воздуходувки
Воздух на очистные сооружения необходим для устреднителей, камер нейтрализации и воздуходувок вакуум-фильтров.
(6.24)
Принимаем воздуходувку марки ВВН-6, в количестве 2 шт (1 рабочая и 1 резервная). Для вакуум-фильтров воздуходувку марки ВВН-1,5 в количестве 2 шт (1 рабочая и 1 резервная).
Расчет второй схемы.
Во втором варианте хромсодержащие сточные воды отводятся и очищаются совместно с кисло-щелочными.
Ц – циансодержащие сточные воды
Х – хромсодержащие сточные воды
К-Щ – кисло-щелочные сточные воды
Щ – щелочь
О – окислитель
В – восстановитель
1 – усреднитель; 2 – смеситель; 3 – реакторы или камеры реакции; 4 – камера нейтрализации; 5 – отстойник; 6 – осветлительный фильтр; 7 – шламоуплотнитель; 8 – оборудование для обезвоживания осадков; 9 – аварийные шламовые площадки; 10 – РЧВ; 11 – РГВ; 12 – промывной насос; 13 – насос для перекачки грязной промывной воды; 14 – растворно-расходные баки; 15 – насос-дозатор.
7.1 Расчет трехступенчатого усреднителя.
7.1.1 Циансодержащие сточные воды
Объем усреднителя принимается на 30-40% меньше одноступенчатого
W3-хусред =78,0-40%=46,8 м3
(7.1)
где
Свх
– концентрация сточных вод на входе в
усреднитель;
–
концентрации загрязнений в 1, 2 и 3 ступенях
усреднителя к началу данного отрезка
времени;
Q
– расход сточных вод;
t
– продолжительность слива ванны;
W-
объём усреднителя;
n
– доля расхода сточных вод, направляемая
предварительно в 1 и 2 ступени, которая
может быть принята равной 0,67.
Дальнейший расчет не требуется, так как расхождение составляет -3,7%.
Строительный объем усреднителя принмиаем на 15% больше расчетного. Таким образом, объем усреднителя равен 54 м3. Принимаем три секции объемом:
Глубина 3,0 м
Ширина 3,0 м

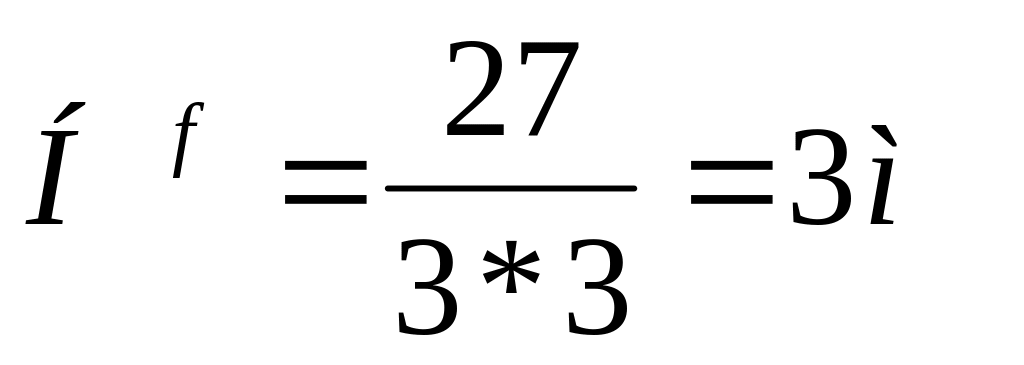

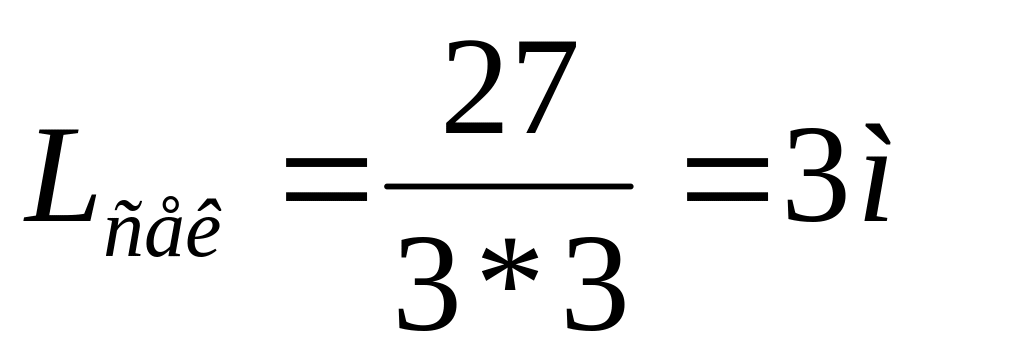

Длина секции равна:
Фактическая глубина:

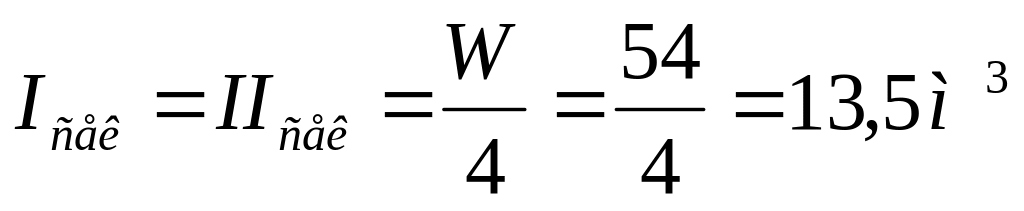

Размеры Iсек=IIсек =3,0*1,5*3,0
Размеры IIIсек =3,0*3,0*3,0
Расход сжатого воздуха:
7.1.2 Хромсодержащие сточные воды
Так как хромсодержащие и киcло-щелочные сточные воды усредняются совместно, следовательно, концентрация загрязняющих веществ изменятся как средняя, так и «пиковая».

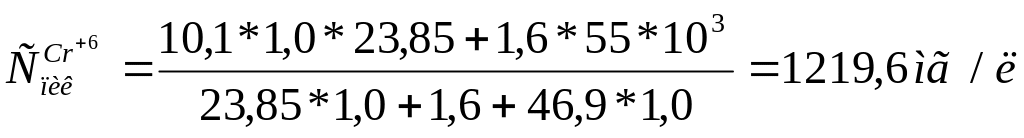

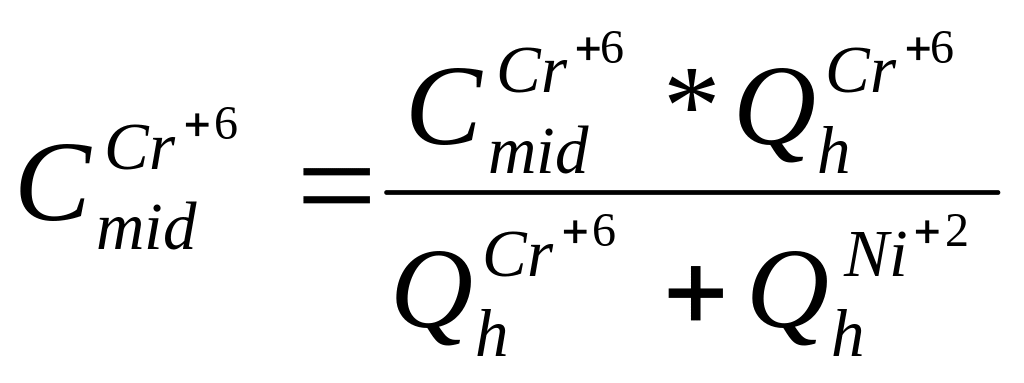

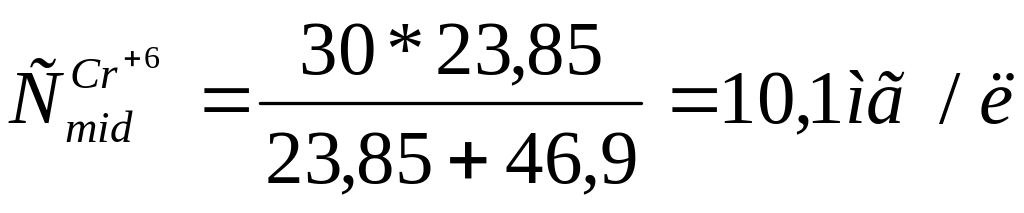

Средняя концентрация хрома в общем потоке сточных вод:
(7.2)
Средняя концентрация никеля в общем расходе сточных вод:

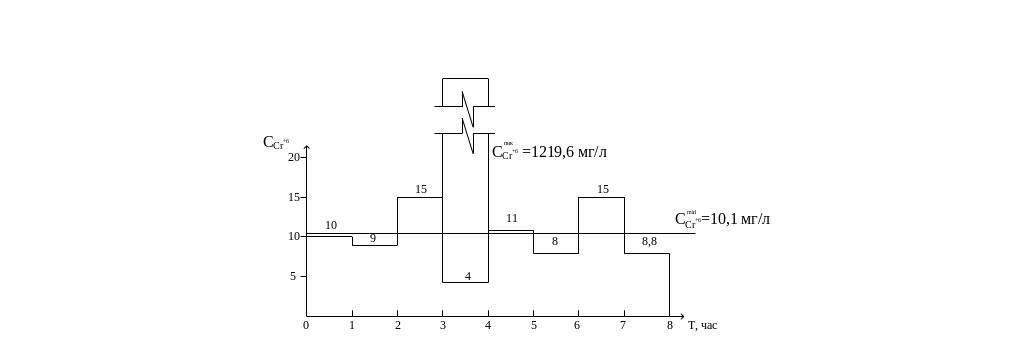

Строим гипотетический график колебаний концентраций загрязнений при средней концентрации.
Принимаем W3-хусред =220,0-40%=132,0 м3
Дальнейший
расчет не требуется, так как расхождение
составляет +1,4%.
7.1.3 Кисло-щелочные сточные воды
Принимаем W3-хусред =60-40%=36 м3
Дальнейший
расчет не требуется, так как расхождение
составляет -1,9%.
Принимаем больший объем усреднителя, то есть W3-хусред =132,0 м3

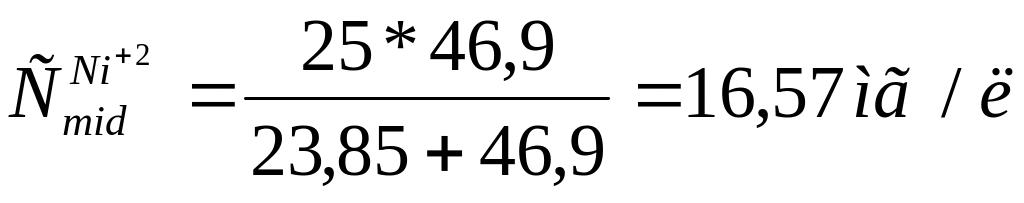

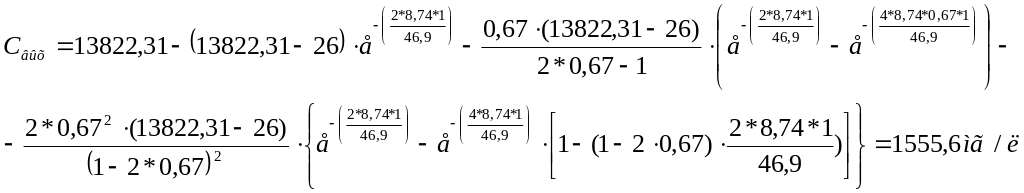

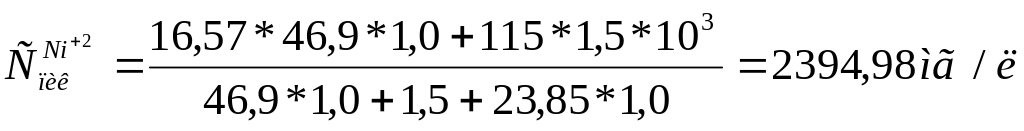

Пересчитываем концентрацию никеля на выходе из усреднителя.
Строительный объем усреднителя принмиаем на 15% больше расчетного. Таким образом, объем ксреднителя равен 152,0 м3. Принимаем три секции объемом:
Глубина 3,0 м
Ширина 4,5 м
Длина секции равна:
Фактическая глубина:
Размеры Iсек=IIсек =4,5*3,0*2,8
Размеры IIIсек =4,5*6,0*2,8

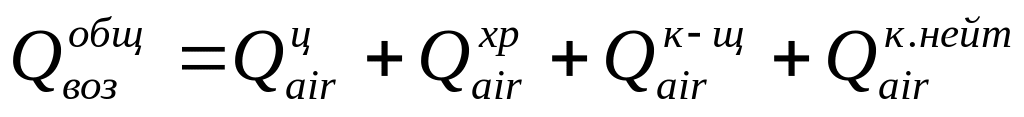

Расход сжатого воздуха:
