4.2 Подбор смесителей

Для смешения сточных вод с реагентами принимаем типовые ершовые смесители.

Для циансодержащих сточных вод принимаем ершовый смеситель с пропускной способностью 12-700 м³/сут с размерами:

A=0.5 м, B=0.2 м, C=0.6 м, H=0.465 м, L=3.13м, L₁=2.03м, b₁=0.087м, b₂=0.063м, b₃=0.049м, b₄=0.04м, b₅=0.034м.

Для хромсодержащих сточных вод принимаем ершовый смеситель с пропускной способностью 12-700 м³/сут с размерами:

A=0.5 м, B=0.2 м, C=0.6 м, H=0.465 м, L=3.13м, L₁=2.03м, b₁=0.087м, b₂=0.063м, b₃=0.049м, b₄=0.04м, b₅=0.034м.

Для смеси сточных вод принимаем ершовый смеситель с пропускной способностью 700-1400 м³/сут с размерами:

A=0.6 м, B=0.3 м, C=0.6 м, H=0.465 м, L=4.02м, L₁=2.82м, b₁=0.15м, b₂=0.11м, b₃=0.087м, b₄=0.073м, b₅=0.062м.

4.3 Расчет камер реакций

Для завершения полноты реакции окисления цианидов или восстановления хрома их направляют в камеры реакции. Количество реакторов не менее 2-х, причем все должны быть рабочими (количество должно быть четным).

4.3.1 Циансодержащие сточные воды

Принимаем вертикальный (вихревой) смеситель. Радиус реактора R=0,5 м. Количество реакторов 2 шт.

• Объем реакторов:

(4.8)

где К_з – коэффициент запаса емкости, учитывающий наличие водоворотных зон, а также зон смешения; принимается 1,15-1,2;

Q^max_h - максимальнй часовой расход в максимальную смену;

t_р – время завершения реакции окисления

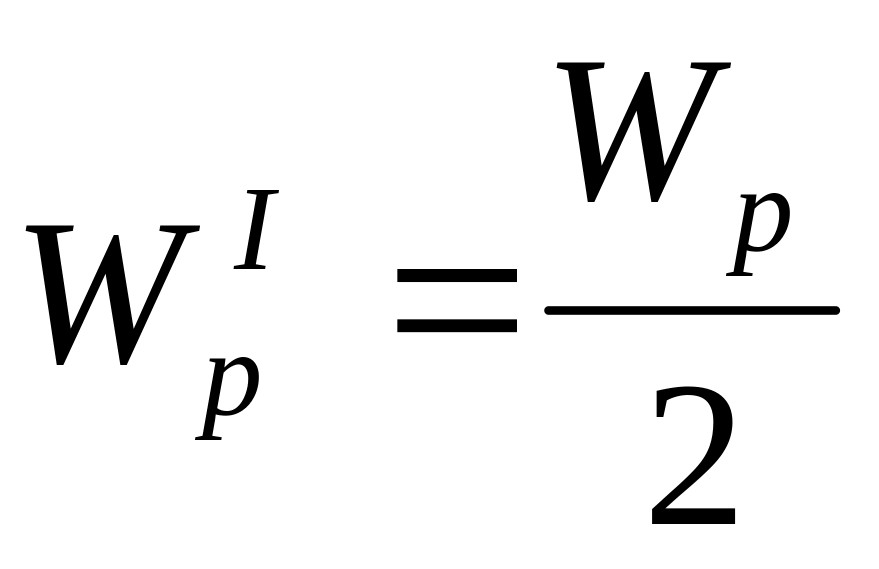

• Объем одного реактора:

(4.9)

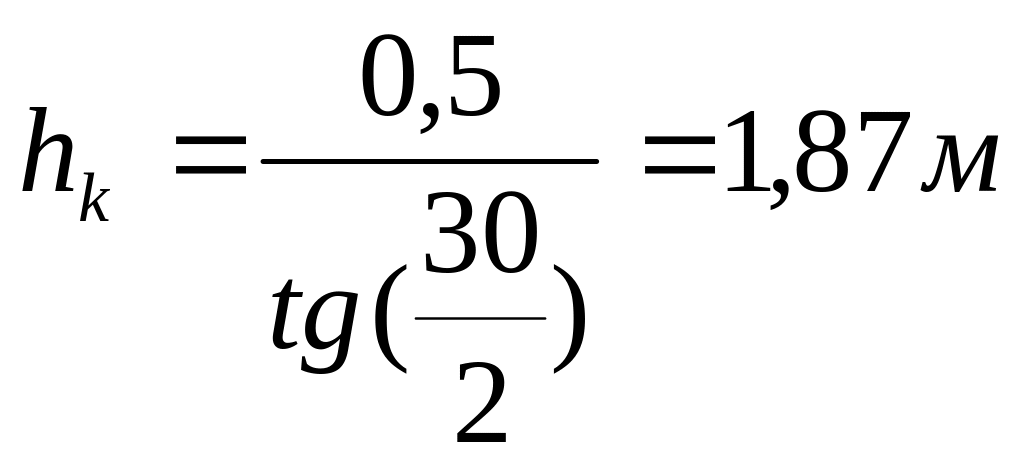

• Высота конической части:

(4.10)

где R- радиус реактора;

α – угол конусности; 30⁰-40⁰

• Объем конической части:

(4.11)

• Объем цилиндрической части:

(4.12)

• Высота цилиндрической части:

(4.13)

• Общая высота:

(4.14)

_{4.3.2 Хромсодержащие сточные воды}

Принимаем вертикальный (вихревой) смеситель. Радиус реактора R=1,0 м. Количество реакторов 2 шт.

• Объем реакторов:

• Объем одного реактора:

• Высота конической части:

• Объем конической части:

• Объем цилиндрической части:

• Высота цилиндрической части:

• Общая высота:

4.3.3 Расчет камер нейтрализации

Расчет ведется аналогично расчету камер реакции. Время пребывания сточных вод составляет 0,5 ч.

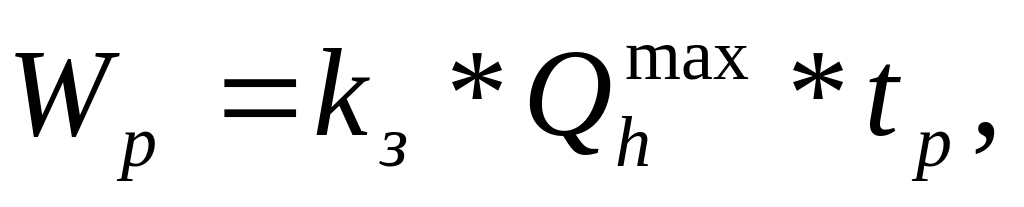

• Объем камер нейтрализации:

(4.15)

где k_з – коэффициент запаса емкости, учитывающий наличие водоворотных зон, а также зон смешения, из-за которых часть непрореагировавших веществ может оказаться на выходе реактора; принимается 1,15-1,2;

Q^max_h – максимальный часовой расход данного вида сточных вод, поступающих в реактор;

t_p – время пребывания сточных вод в камере нейтрализации; принимается 0,5 ч

_{Принимаем количество секций 2 шт; объем каждой секции 24 м}³_{; глубина 2,0 м; ширина 3,0 м.}

• Площадь одной секции:

(4.16)

• Длина секции:

• _{Требуемый расход воздуха:}

_{4.3.4 Расчет отстойников}

_{После камеры нейтрализации все сточные воды поступают в отстойники для осаждения образовавшихся гидроксидов различных металлов. Количество отстойников принимаем не менее двух, при этом они все рабочие.}

_{Для среднезимней температуры очищаемых производственных вод 12} ⁰_{С значение U0 , мм/с определяем для каждого металла по следующим формулам:}

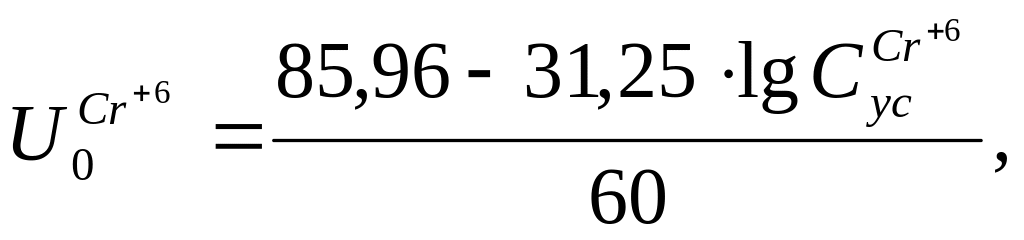

• _{Для гидроксида хрома:}

(4.17)

_{где Сус - максимальная концентрация соответствующего металла в очищаемой воде, поступающей в отстойник, мг/л. Она принимается равной максимальному значению данного металла на выходе усреднителя с учетом разбавления другими видами сточных вод.}

(4.18)

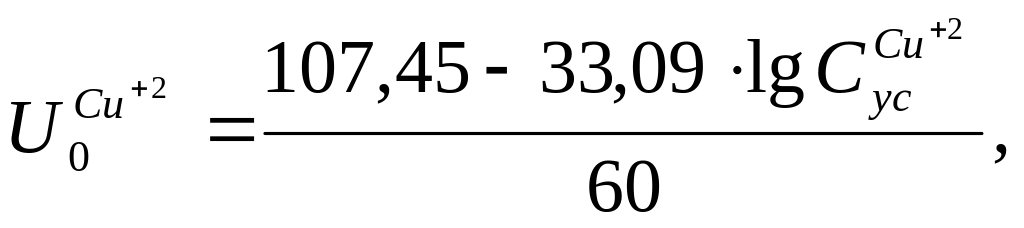

• _{Для гидроксида меди:}

(4.19)

• _{Для гидроксида никеля:}

(4.20)

_{Выбираем минимальную гидравлическую крупность – U0 =0,14 мм/с.}

_{Принимаем радиальный отстойник диаметром 18 м.}

• _{Производительность отсойника:}

(4.21)

где K_set – коэффициент использования объёма отстойника; D_set – диаметр принятого отстойника; d_en – диаметр впускного устройства отстойника;

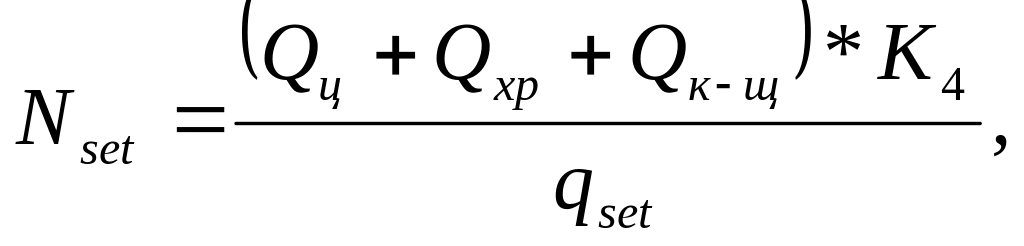

• Количество отстойников:

(4.22)

_{К строительству принимаем 2 радиальных отстойника диаметром 18м.}

_{4.3.5 Расчет осветлительных фильтров}

_{Поскольку простым отстаиванием не удается достигнуть требуемой степени очистки производственных сточных вод от гидроксидов различных металлов для сброса их в городскую канализацию и тем более водоемы, после отстойников предусматриваются осветлительные скорые фильтры с зернистой загрузкой.}

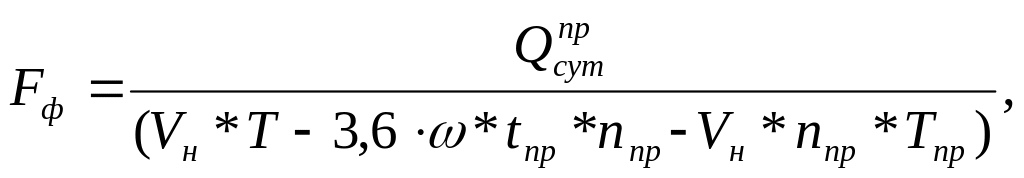

• _{Общая площадь фильтров:}

(4.23)

где Q – производительность станции;

Т – продолжительность работы станции в течении суток

V_н – скорость фильтрования при нормальном режиме;

Т_пр – время простоя фильтра в связи с промывкой; 0,33 ч;

n – число промывок в сутки;

ω – интенсивность промывки;

t_пр – продолжительность промывки

• Количество фильтров принимаем исходя из размеров напорных фильтров по табл.5.4 [2].

(4.24)

• _{Скорость фильтрования при форсированном режиме:}

(4.25)

_{Фактические скорости фильтрования не превышают допустимые.}

• Объем резервуаров грязной и чистой воды:

(4.26)

_{Принимаем два резервуара РЧВ и РГВ размерами (кратными 1,5) в плане 4,5*3 и глубиной слоя воды в них 2,4 м.}
