1-2 Рішення міжповерхового перекриття каркасно-панельних будинків
Рішення міжповерхового перекриття каркасно-панельних будинків
Перекрытиями называются горизонтальные элементы здания, разделяющие внутреннее его пространство на этажи и воспринимающие статические и динамические нагрузки от людей и оборудования.
Перекрытия можно классифицировать по следующим признакам:
• по месторасположению в здании: надподвальные, междуэтажные, чердачные;
• по конструктивной схеме устройства: балочные, безбалочные, оболочки;
• по материалу несущей части: железобетонные, деревянные, металлические;
• по характеру возведения: индустриальные (из сборных элементов) и неиндустриальные.
Перекрытия должны быть:
• прочными, т. е. должны безопасно воспринимать соответствующие нормативные нагрузки;
• жесткими, т. е. не должны иметь прогибов выше установленных пределов или вибрации при технологических процессах;
• звуконепроницаемыми, т. е. не передавать производственный или бытовой шум между этажами;
• индустриальными, т. е. недорогими в производстве;
• экономичными, т. е. должны иметь наименьшую стоимость, трудоемкость, минимальную высоту (в сечении) и массу в расчете на 1 м2 перекрываемой площади.
Конструктивное решение междуэтажных перекрытий определяется избранным принципом обеспечения требуемых показателей его звукоизоляции как акустически однородного или неоднородного. Перекрытия с раздельным полом и потолком используют в зданиях с особо высокими требованиями к звукоизоляции (студии звукозаписи, телестудии и т. п. ). Несущую часть перекрытий обычно выполняют из сборного железобетона. Исключение составляют монолитные и сборно-монолитные здания, перекрытия которых иногда выполняют в виде многопролетной неразрезанной плиты сплошного сечения из тяжелого или легкого бетона.
Рис. 41. Общий вид железобетонного безбалочного монолитного перекрытия

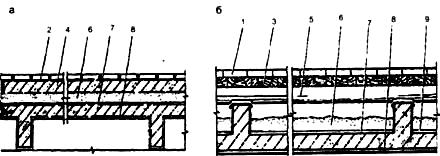

Рис.
42. Междуэтажное монолитное железобетонное
ребристое перекрытие:
а — балками вниз; б — балками вверх; 1 — паркет; 2 — асфальт; 3 — настил; 4 — шлакобетон; 5 — лаги через 700-800 мм; 6 — шлак; 7 — железобетонная плита; 8 — затирка; 9 — пароизоляция

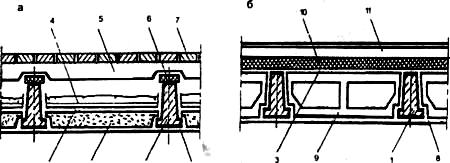

Рис. 43. Конструкции междуэтажного балочного перекрытия по железобетонным балкам:
а — с межбалочным заполнением из легкобетонных плит; б — с межбалочным заполнением из пустотных блоков; 1 — железобетонная балка; 2 — легкобетонная плита; 3 — слой толя; 4 — песок; 5 — лаги пола; 6 — полосовая упругая прокладка; 7 — дощатый пол; 8 — штукатурка; 9 — пустотелый блок; 10 — сплошной упругий слой; 11 — плита основания с полом на мастике
В зависимости от назначения отдельных помещений к перекрытиям могут предъявляться специальные повышенные требования: к теплоизоляции, водонепроницаемости, несгораемости и т. д.
3. Планировочная структура промышленной зоны
Главным условием при решении планировочной структуры городского промышленного района является предварительная планировка его территории, устанавливающая основы планировочной организации, последующего планомерного размещения промышленных предприятий и других производственных объектов с учетом территориального их объединения в группы и возможности всестороннего кооперирования.
В планировочной структуре промышленного района выделяют зоны: производственную; санитарно-защитную; энергетических объектов; транспортных и складских объектов; объектов культурно-бытового и научно-технического обслуживания, различных учебных заведений на базе производства и других учреждений, имеющих обще- районное значение.
Ориентировочные
показатели удельного веса отдельных
элементов в общей территории промышленного
района (в %):
Площадь городского промышленного района определяется как сумма участков, отведенных или занятых под:
площадки промышленных предприятий (в ограде или в отведенных границах); объекты, обслуживающие эти предприятия; - общественные и научно-технические центры; - отвалы и отходы производства; -транспортные сооружения и устройства;
-резервные территории для расширения перечисленных объектов и строительства новых; -санитарно-защитные зоны предприятий;
-участки, непригодные для строительства по природным или другим условиям, но расположенные на территории района; - автомобильные дороги, улицы и площади.
ЕЩЁ: Найменшим елементом промислової зони є майданчик промислового
підприємства, тобто визначена й обмежена територія, що належить окремому
підприємству.
Територіальна група підприємств – це угруповання окремих підприємств
(переважно легкої та харчової промисловості), а також середніх і невеликих
підприємств машинобудування без розвиненої зовнішньої інженерно-технічної
інфраструктури. Площа території таких груп у середньому становить 20−100 га.
Наступним за розміром структурним елементом є промисловий вузол
(рис. 4.2), тобто група підприємств, що будуються практично одночасно
протягом 3−8 років згідно єдиному архітектурно-планувальному задуму, що
передбачає спільні допоміжні об’єкти (енергопостачання, транспортні
території, утилізація відходів та очистка стічних вод тощо), а також спільні
об’єкти соціального й побутового обслуговування робітників (співробітників).
Формування промвузлів дозволяє (порівняно з відокремленим розміщенням
підприємств) досягти зменшення:
− території – на 9−10%;
− довжини залізничних колій – 18−20%;
− автошляхів – 9−10%;
− інженерних мереж – 10−15%;
− числа окремих будинків і споруд – на 25%.
Середні параметри промислового вузла становлять: кількість підприємств
– 10−40, площа території – 100−200 га.
Декілька взаємнопов’язаних промислових вузлів формують промисловий
район – групу підприємств, яку намічено сформувати протягом 25−30 років
згідно генеральному плану міста (рис. 4.3). У промисловому районі передбачені
спільні громадсько-ділові центри, об’єднані інженерно-технічні комунікації,
єдина мережа магістральних вулиць і доріг із передзаводськими зонами та
площами. Кількість промислових районів залежить від спеціалізації
промисловості й розміру міста. Площа території промислових районів у
середньому складає 300−400 га; щільність забудови у такому районі повинна
становити не менше 70%
