Работа №8. Разработка диагностической сппр на основе нормального законов распределения случайных величин.
Цель. Разработка программного обеспечения, для диагностической СППР, на основе нормального законов распределения случайных величин.
Теоретический материал.
Вывод данной СППР основывается на обработке законов распределения диагностических параметров. Под диагностическим параметром понимают величину, которую можно измерить и значение которой влияет на диагноз. Например в медицине это возможные анализы. Обучение такой СППР основывается на базе данных, где каждая запись представляет набор диагностических параметров и точный диагноз (причину неисправности).
Журнал диагностики
|
Диагностические параметры |
Точный диагноз |
||
№ |
Ток потребления А |
Высоковольтное напряжение КВт |
Частота развертки Мг |
Неисправный блок |
1 |
18 |
22 |
30 |
высоковольтный блок |
2 |
12 |
15 |
25 |
высоковольтный блок |
3 |
11 |
15 |
25 |
высоковольтный блок |
4 |
15 |
29 |
10 |
блок развертки |
5 |
14 |
29 |
9 |
блок развертки |
6 |
14 |
27 |
9 |
блок развертки |
7 |
9 |
21 |
15 |
блок питания |
8 |
10 |
23 |
16 |
блок питания |
9 |
8 |
19 |
14 |
блок питания |
Из приведенного журнала диагностики видно, что при определенных значениях диагностических параметрах неисправен высоковольтный блок, при других блок развертки и.т.д.
Если определить законы распределения диагностических параметров для каждой неисправности, то можно выяснить наиболее вероятный диагноз (причину неисправности).
Порядок выполнения работы
1. Определение характеристик нормального закона распределения диагностических параметров.
Индивидуальная база данных представляет таблицу «Журнал диагностики мониторов» на листе «BD” файла №варианта.xls.
Первых три столбца, представляют числовые значения диагностируемых параметров в момент выхода монитора из строя. В четвертом указана причина поломки монитора. Пример реализован на листе «LR8» файла MISPR_Т2.xls.
Пронормируем значения диагностических параметров, что позволит унифицировать их диапазон изменения от 0 до 1. (См. лаб.раб. №6)
Необходимо произвести выборку по каждой причине неисправности и определить среднее значение и отклонение параметра.
Таблица 1. Статистические характеристики законов распределения диагностических величин по каждой из неисправностей |
||||||
|
Ток |
Напряжение |
Частота |
|||
Диагноз |
М ток |
s ток |
М напряжение |
s нпряжение |
М частота |
s частота |
1 высоковольтный блок |
0,8 |
0,1 |
0,6 |
0,2 |
0,4 |
0,3 |
2 блок развертки |
0,5 |
0,3 |
0,5 |
0,1 |
0,6 |
0,2 |
3 блок питания |
0,3 |
0,2 |
0,4 |
0,1 |
0,8 |
0,1 |

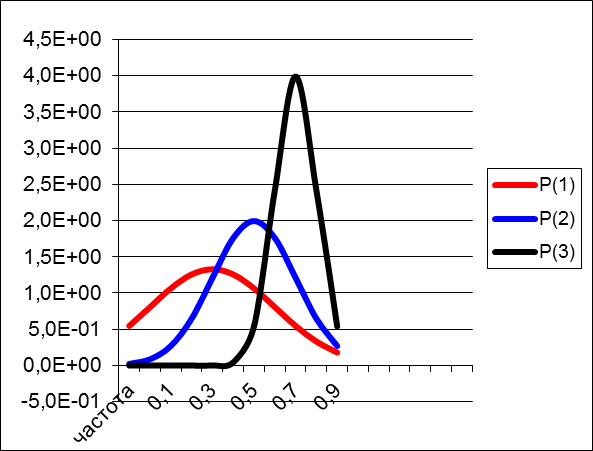

Используя данные из таблицы построить графики плотности распределения диагностических параметров для каждой из неисправностей.
Неисправен высоковольтный блок |
Неисправен блок развертки |
Неисправен блок питания |
|
Данные графики являются знаниями СППР.
В таблице 5 вводятся значения диагностических величин. В таблице 6 производиться вычисления плотности вероятности каждой из неисправностей по данным из таблицы 5. Для окончательной оценки плотности вероятностей суммируются. В таблице 7 представлен блок формирования заключения о наиболее вероятной неисправности монитора.
Порядок выполнения работы
1. Разработать программное обеспечение для определения:
1.1 плотности распределения возможных диагнозов по каждой из входных величин.
2. Определить вероятность по каждому диагнозу и сформулировать заключение о наиболее вероятной неисправности.
3. Составить отчет
3.1 Содержание отчета
3.1.1. Представить блок схему программы.
4. Ответить на контрольные вопросы
4.1 Записать формулу определения индекса вероятности.
