П. 1.8.3.3. Трехобмоточные масляные трансформаторы
Таблица 8.20.
Тип трансформатора |
Исполнение |
Потери, Вт |
Напряжение короткого замыкания, % |
Ток холостого хода, % |
|||
Холостого хода |
Короткого замыкания |
Частичное |
Сквозное |
Расщепления |
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
ТМТП-3200/10У2 |
1, 2 3, 4 5, 6 |
5450 5450 5800 |
35000 28000 35000 |
12,4 11,5 12,0 |
5,7 5,4 5,5 |
26,8 24,7 26 |
0,9 1,2 1,1 |
ТМТП-5000/10У2 |
1, 2 3, 4 5, 6 7, 8 9, 10 |
7000 |
49000 40000 48100 40000 44000 |
13,7 13,0 13,7 13,0 13,9 |
6,6 6 6,6 6 6,6 |
28,5 29 28,5 29 29,2 |
0,75 0,9 0,75 0,9 0,75 |
ТДТП-8000/10У2 |
1, 2 3, 4 |
9800 |
67000 55000 |
14,0 13,3 |
6,3 6,1 |
30,8 29,3 |
0,9 1,1 |
5, 6 7, 8 |
10200 |
62500 51000 |
13,5 13,0 |
6 6 |
30 28,4 |
1 1,2 |
Таблица 8.21.
Тип трансформатора |
Исполнение |
Потери, Вт |
Ток холостого хода, % |
|
Холостого хода |
Короткого замыкания |
|||
ТРДТП-12500/10У2 |
1 2 3 4 |
11000 |
116000 116000 73000 73000 |
0,6 0,6 0,8 0,8 |
5 6 7 8 |
11500 |
102000 102000 65000 65000 |
0,6 0,6 0,9 0,9 |
|
ТРДТП-20000/10У2 |
1 2 3 4 5 |
18500 18500 23500 23500 23500 |
143000 100000 130000 130000 85000 |
0,5 0,5 1 1 1,3 |
ТРДТП-32000/10Ц2 |
1 2 |
29000 29000 |
195000 155000 |
0,6 0,7 |
Таблица 8.22
Тип трансформатора |
Исполнение |
Напряжение короткого замыкания, % |
|||||
Сквозного |
Коммутации |
Частичного |
Двух частей с разной схемой соединения |
Расщепления |
Расщепления группового |
||
ТРДТП-12500/10У2 |
1, 2
3, 4
5, 6
7, 8 |
|
|
|
|
|
38,8
30,8
37,6
29,6 |

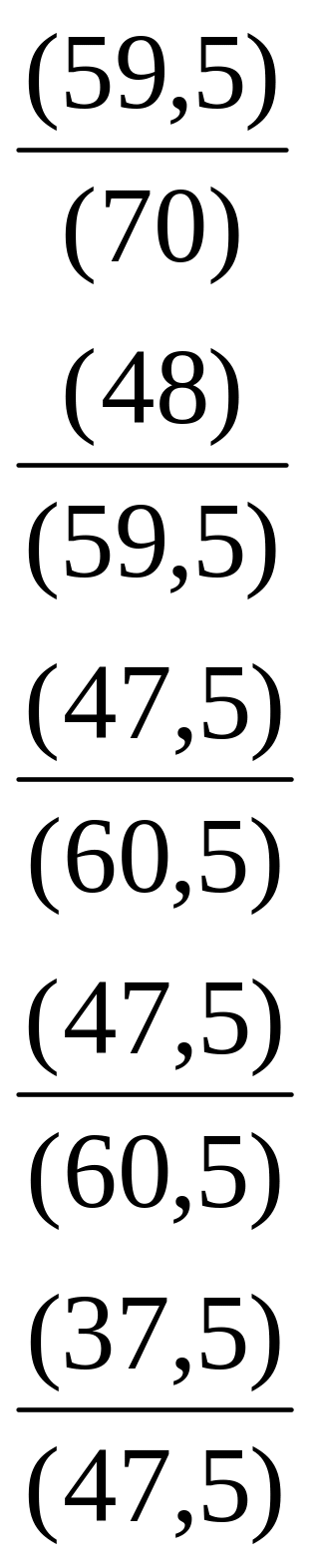

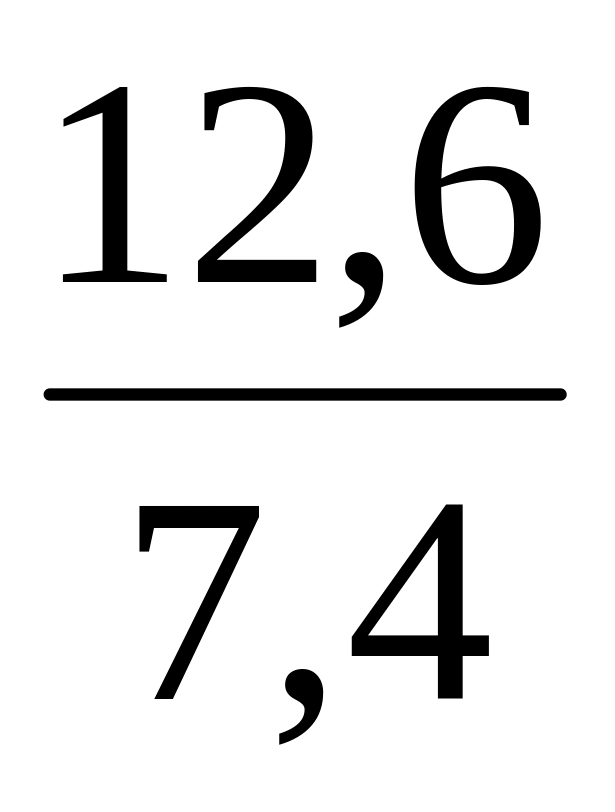

ТРДТП-20000/10У2 |
1
2
3
4
5 |
|
|
|
|
|
41,5
33,5
35
--
27,5 |
Тип трансформатора |
Исполнение |
Напряжение короткого замыкания, % |
|||||
Сквозного |
Коммутации |
Частичного |
Двух частей с разной схемой соединения |
Расщепления |
Расщепления группового |
||
ТРДТП-32000/10У2 |
1
2 |
13,5
11 |
14
11,5 |
29
24 |
29
24 |
|
0,2
0,2 |
П р и м е ч а н и е. 1. В числителе дроби указано напряжение короткого замыкания при схеме частей вентильной обмотки ДДУУ, в знаменателе – при параллельном соединении частей вентильной обмотки с одинаковой схемой соединения.
2. В числителе в скобках указано напряжение короткого замыкания между частями, имеющими одинаковую схему соединения, в знаменателе в скобках – разные схемы.
Таблица 8.23
Тип трансформатора |
Исполнение |
Потери, Вт |
Напряжение короткого замыкания, % |
Ток холостого хода, % |
|||
Холостого хода |
Короткого замыкания |
Частичное |
2-ух частей с разной схемой соединен. |
Расщепления |
|||
ТРДТП-8000/10РУ2 |
1 2 |
8800 |
55000 57000 |
14,9 |
7,0 |
31,6 |
1,1 |
ТРДТП-12500/10РУ2 |
1 2 |
13000 |
93000
|
15,2 |
6,8 |
32 |
1 |
3 4 |
12000 |
75000 |
12,8 |
5,8 |
28,4 |
1,1 |
|
ТРДТП-20000/10РУ2 |
1 2 |
15000 |
119000 76000 |
15,3 12,1 |
7,3 5,8 |
32 25,4 |
0,6 0,75 |
3 4 |
18000 |
116000 75000 |
16 12,8 |
7,6 6,1 |
33,6 26,9 |
0,9 1,1 |
|
ТРДТП-25000/10РУ2 |
1 |
19000 |
140000 |
14,8 |
7 |
31,2 |
0,7 |
Приложение 6. (п. 1.8.4)
Технические данные сглаживающих реакторов для выпускаемых серий комплектных электроприводов (КТЭУ, ЭКТ, КТЭ, ТПП1, ТВ(Р).
|

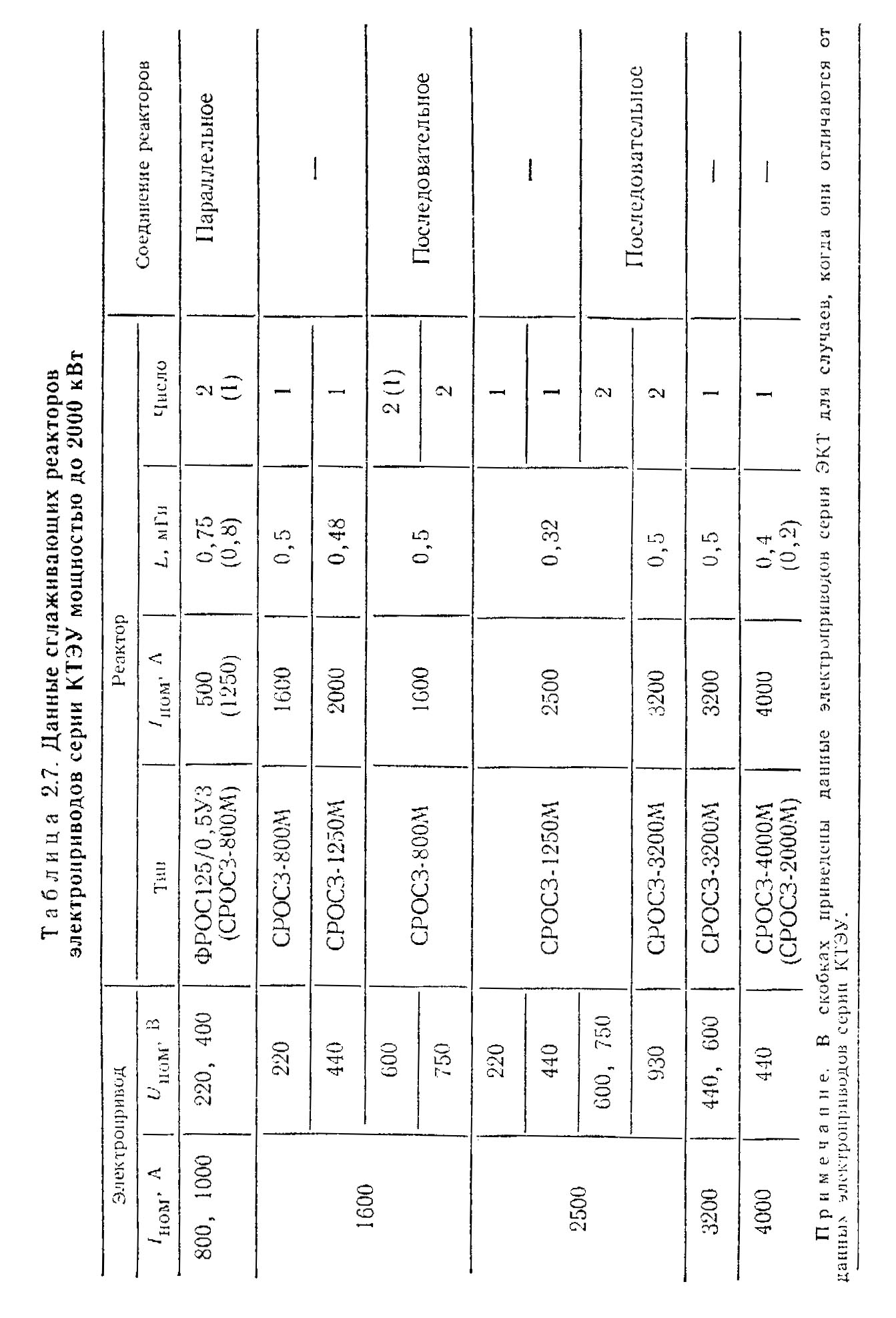

Таблица 2.8. Данные сглаживающих реакторов электроприводов серии КТЭ
Электропривод |
Реактор |
||||||
IНОМ, А |
UНОМ, В |
Тип |
IНОМ, А |
L, мГн |
число |
|
|
500 |
660 |
ФРОС-125/0,5 |
500 |
0,75 |
1 |
|
|
800 |
440, 600 |
ФРОС-250/0,5 |
800 |
0,6 |
1 |
|
|
1000 |
440, 600 |
ФРОС-250/0,5 |
1000 |
0,35 |
1 |
|
|
1600 |
440, 600 |
ФРОС-250/0,5 |
800 |
0,6 |
2* |
|
* соединены параллельно.
Таблица 2.9. Данные сглаживающих реакторов электроприводов серии КТЭУ
мощностью 1000 – 12000 кВт.
Электропривод, IНОМ, А |
Реактор |
Примечание |
|||
тип |
IНОМ, А |
L, мГн |
Число |
||
1600 |
СРОСЗ-800М |
1600 |
0,5 |
2 |
Соединены последовательно |
2500 |
СРОСЗ-125М |
2500 |
0,32 |
2 |
То же |
3200 4000 |
СРОСЗ-2000М |
4000 |
0,2 |
1 |
---- |
5000 |
СРОСЗ-5000М |
5000 |
0,32 |
1 (2*) |
6-пульсная схема |
СРОСЗ2000М |
3200 |
0,32 |
2 |
12-пульсная схема |
|
6300 |
СРОСЗ-6300 |
6300 |
0,25 |
2 |
Соединены последовательно, 6-пульсная |
СРОСЗ-2000М |
4000 |
0,2 |
2 |
12-пульсная |
|
8000 10000 12500 |
СРОСЗ-4000М СРОСЗ-5000М СРОСЗ-6300М |
4000 5000 6300 |
0,4 0,32 0,25 |
2 2 2 |
То же То же То же |
Таблица 2.10. Данные сглаживающих реакторов преобразовательных агрегатов
