Силовая часть тиристорных преобразователей.
Основной схемой преобразования в комплектных тиристорных электроприводах является трехфазная мостовая. Увеличение номинального тока ТП достигается параллельным включением тиристоров в плече. Защита тиристоров осуществляется предохранителями типа ПП57. В таблице 2.12 – 2.15 приведены данные о составе силовой части ТП.
Для выравнивания токов в параллельно включенных тиристорах применяют индуктивные делители тока. В вентильных однофазных блоках (БВО) индуктивность делится на 4 – 5 мкГн. Для снятия перенапряжений при коммутации тиристоров используют RC-цепи, включенные параллельно тиристорам. Для потенциального отделения цепей формирования управляющих импульсов тиристоров от высокопотенциальных цепей управляющих электродов устанавливают импульсные трансформаторы.
На рисунке 2.5, 2.6 приведены схемы силовой части и импульсного узла одного тиристора, примененные в ТП электроприводов серии КТЭУ.
В реверсивных электроприводах используется противопараллельное включение выпрямительных мостов. Для устранения уравнительных токов предусматривается раздельное управление выпрямительными мостами.
Трехфазная мостовая схема в электроприводе серии ЭКТ для токов 320, 500, 800, 1000, 1600 А (для 1600 А – при напряжении 220 и 440 В) выполнена на блоках – «тройках», содержащих три отдельных тиристорных узла БВТ1 – БВТ3 (рис. 2.7) на тиристорах типа Т253-1000с охладителями ОА-033, защитные RC-цепи (R1 C1), а также RCV-цепи, включенные параллельно управляющим электродам тиристоров и размещенные в специальной ячейке управления.
Импульсный трансформатор ТР1 и RC-цепи размещаются в отдельной ячейке ЯУ1 (ЯУ2, ЯУ3), которая подключается к усилителям импульсов (УИ) СИФУ.
Предохранители для защиты тиристоров устанавливаются вне блока (в шкафу), причем один предохранитель используется для двух встречно включенных тиристоров в реверсивных схемах.
Полные данные о силовой части комплектных электроприводов в справочнике 8.

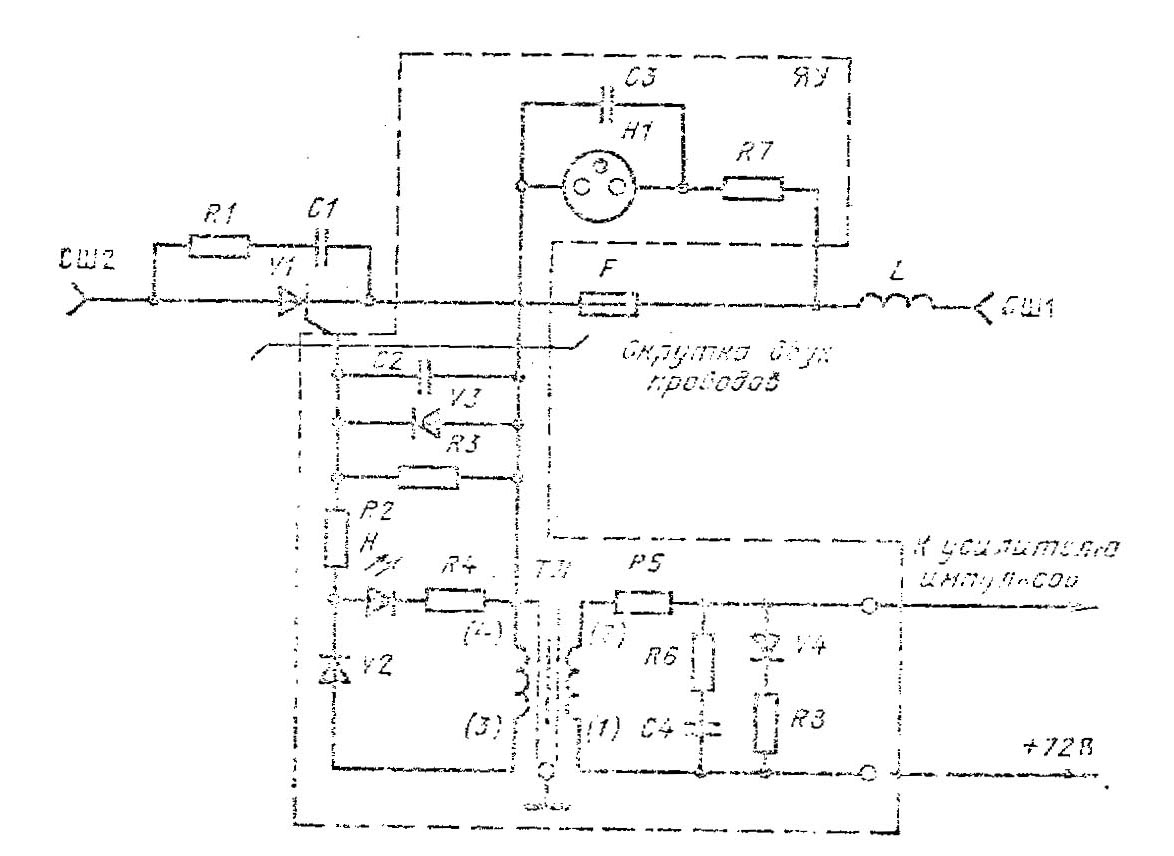

Рисунок 2.5. схема блока БВО:
Я
У
– ячейка управления (импульсный узел);
СШ1, СШ2 – силовые штепсельные разъемы.

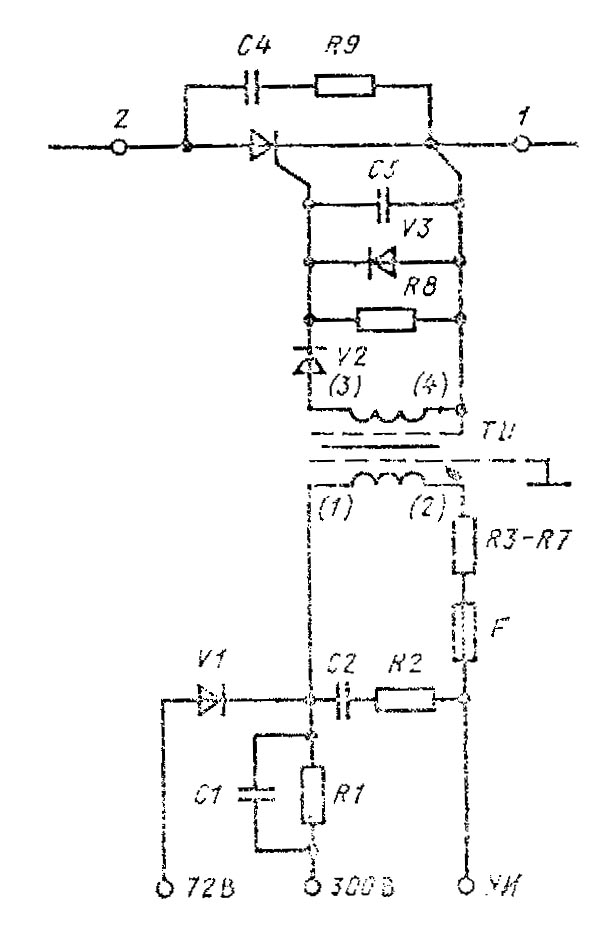

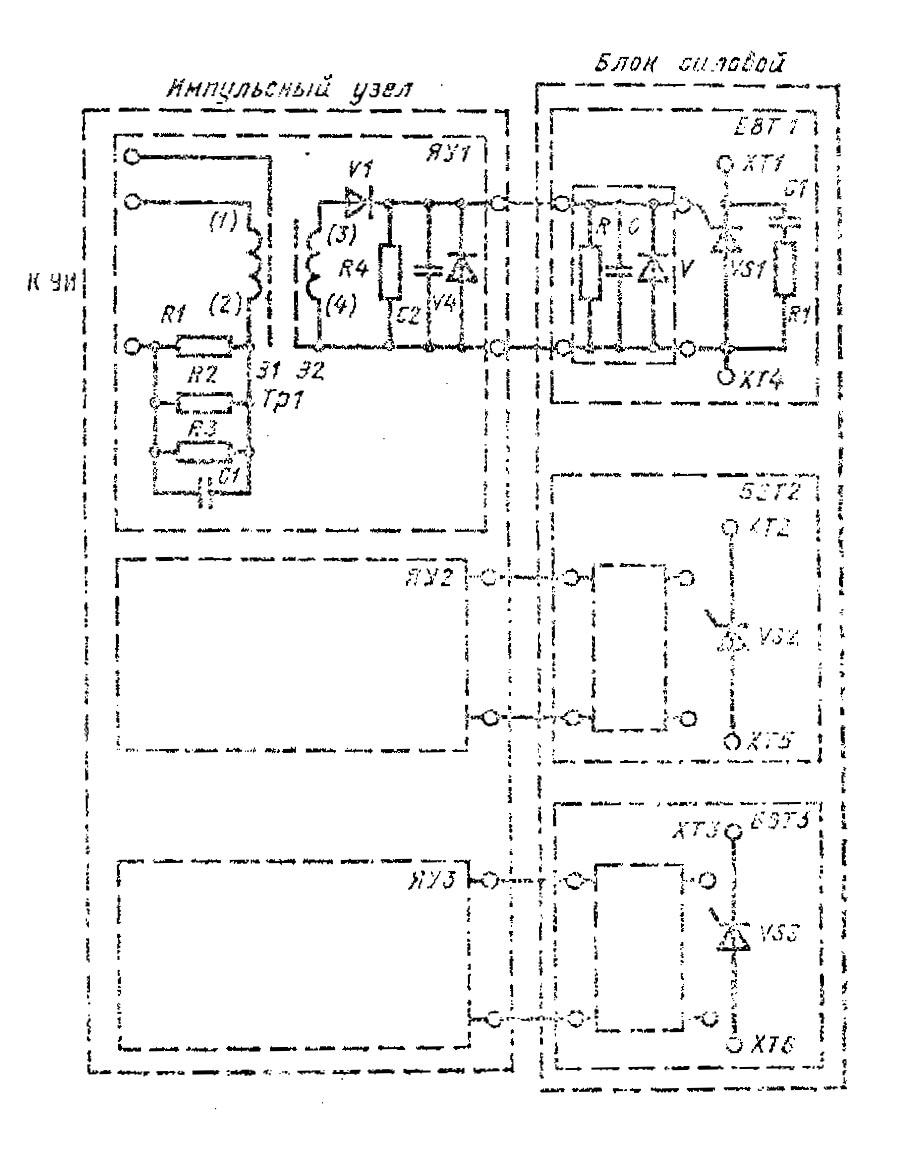

Рисунок 2.6. Силовая часть и импульсный Рисунок 2.7. Силовой блок серии ЭКТ.
узел тиристора Т9-250 (серия КТЭУ).
Таблица 2.12. Состав силовой части электроприводов серии КТЭУ.
№ пп |
Iном, А |
Тип тиристора |
Число тиристоров в плече |
Вид вентиляции |
Наличие предохранителя |
1. |
25, 50, 100 200 320 500 |
Т9-250 (Т133-400) |
1 2 2 3 |
Естественная » принудительная |
Нет |
2. |
800,1000 1600 2500 4000 5000 6300 8000 10000 12500 |
Т-630 (Т153-630) |
2 4 (3*) 5 6 10 12 12 20 24 |
принудительная |
Нет Есть » » » » » » » |
* Без учета выхода из строя одного тиристора
П р и м е ч а н и я : 1. Для КТЭУ на токи 800, 1000, 1600 А и напряжения 220 и 440 В используются вместо тиристоров Т-630 тиристоры Т-800.
Для 12-пульсных схем указано суммарное число тиристоров для обоих выпрямительных мостов.
В скобках приведены типы приборов при использовании тиристоров единой унифицированной серии (ЕУС).
Таблица 2.13. Состав силовой части электроприводов серии ЭКТ мощностью до 2000 кВт.
Iном, А |
Uном, В |
Тип тиристора |
Число тиристоров в плече |
Вид вентиляции |
Наличие предохрани теля |
25, 50 100, 200 |
220, 440 |
Т133-400 |
1 |
естественная |
Нет |
320 |
220, 440
|
Т253-1000 |
1 |
» |
» |
500 |
1 |
принудительная |
|||
800 |
220, 440 |
Т253-1000 |
1 |
» |
Есть |
1000 |
1 |
||||
1600 |
2 |
||||
800 |
600 |
Т152-630 |
2 |
Принудительная |
Есть |
1000 |
600, 750 |
||||
1600 |
600, 750 |
3 |
|||
2500 |
220, 400, 600, 750, 930 |
5 |
|||
3200 |
400, 600 |
6 |
|||
4000 |
440 |
6 |
Таблица 2.14. Состав силовой части электроприводов серии КТЭ и преобразователей серии ТПП1
Iном, А |
Тип тиристора |
Число тиристоров в плече |
Вид вентиляции |
Наличие предохранителя |
25, 50, 100 |
Т-14-160 |
1 |
Естественная |
Нет |
200 |
Т14-320 |
1 |
||
320, 500 |
Т-1000 |
1 |
||
800, 1000 |
Т-1000 |
3 |
Есть |
|
1600 |
Т-1000 |
4 |
||
2500 4000 5000 6300 8000 10000 12000 |
Т353-800 |
4 6 7 10 12 14 24 |
Принудительная |
П р и м е ч а ни е. Для 12-пульсных схем указано суммарное число тиристоров для обоих выпрямительных мостов.
Таблица 2.15. Состав силовой части преобразовательных агрегатов серий ТЕ (Р), ТВ (Р).
Iном, А
|
Число тиристоров в плече |
Вид охлаждения |
100 200, 320 500 800 1000
|
1 2 3 4 5 |
Естественное |
1600 2500 3200 5000 6300 8000 10000 |
8 12 12 24 24 48 48 |
Водяное |
П р и м е ч а н и е. 1. В преобразователях серий ТЕ (Р), ТВ (Р) применяются тиристоры типа Т2-320.
2. Для 12-пульсных схем указано суммарное число тиристоров обоих выпрямительных мостов.
