Лабораторная работа №5 Определения влияния различных факторов на эффективность бурения алмазными коронками
Целью работы является изучение влияния параметров режимов на эффективность бурения алмазными коронками.
Методика проведения и применяемое оборудование
Для осуществления лабораторной работы применяется буровая установка УПБ-100, алмазная коронка 15 АЗД20К10 диаметром 26 мм, имеющих заданный выпуск алмазов и предназначенных для бурения по породам VI-VII категорий по буримости.

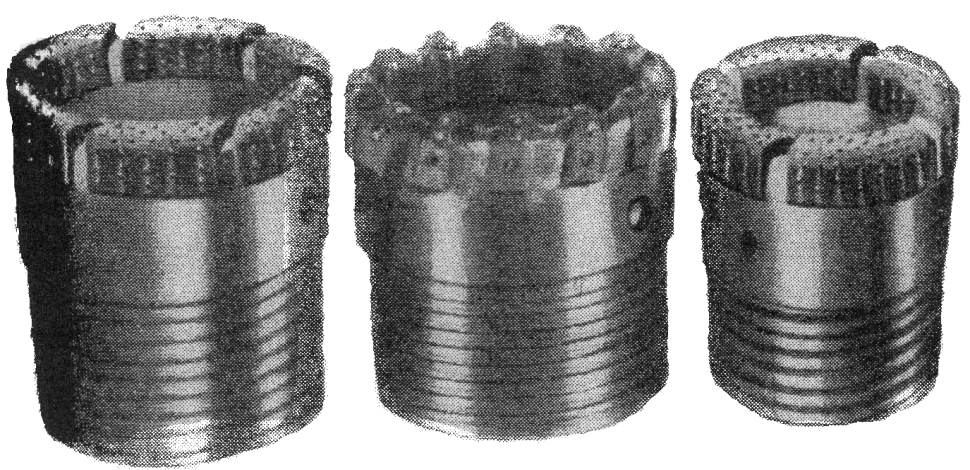

Рис. 1 Общий вид алмазных однослойных коронок, имеющих заданный выпуск алмазов.
На Рис. 1 показаны коронки типа 15АЗД20К10 с заданным выпуском алмазов.
Работа производится на стенде на базе установки УПБ, показанном в лабораторной работе №4 на Рис.1.
Опытное бурение ведется на блоках песчаников VI-VII категории по буримости.
За один опыт (замер) принимается углубка в блоке песчаника на 1 см проходки.
Для получения достоверных результатов на одном режиме бурения необходимо проделать шесть опытов (замеров).
Бурение осуществляется однослойной алмазной коронкой 15АЗД20К10 диаметром 26 мм.
В качестве показателя эффективности регистрируются механическая скорость бурения, Vмех (м/час) и мощность, затрачиваемая на разрушение забоя, Nр.з. (кВт) .
Полученные результаты одного опыта на одном режиме заносятся в таблицу 1.
Результаты 1го опыта.
Таблица 1
Показатели бурения 1го замера |
Режимы бурения |
||
Рос., осевая нагрузка, Дан, 50 |
N, число оборотов в минуту 350 |
Q, подача жидкости л/мин, 10 |
|
Vмех, м/час |
… |
… |
… |
Nр.з.,кВт |
… |
… |
… |
Опыты по бурению проводятся при постоянной подаче жидкости, равной 10 л/мин при изменении осевой нагрузки и числа оборотов. По полученным результатам строятся графики зависимостей механической скорости бурения и затрат мощности от осевой нагрузки и числа оборотов, см. рисунки 2, 3.
Рис.
2 Зависимости механической скорости
бурения и затрат мощности на разрушение
забоя от осевой нагрузки, коронка
15АЗД20К10 диаметром 26 мм.
- V мех.;
- N р.з.;
Рис.3 Зависимости механической скорости бурения и затрат мощности на разрушение забоя от числа оборотов, коронка 15АЗД20К10 диаметром 26 мм.
- V мех.;
- N р.з.;
Рис. 4 Оперативный определитель скорости бурения (ВИТР).
По полученным зависимостям на рисунках 2, 3 студент должен прокомментировать значения, полученных скоростей проходки с значениями, подсчитанными по определителю скорости бурения (ВИТР) на Рис.4.
Полученные значения показаний затрат мощности необходимо сравнить с расчетными, которые следует подсчитать по формуле:
Nр.з.=10-4∙f∙Рдол.∙n∙Dдол., где
Рдол.- нагрузка на долото, Дан;
n- число оборотов;
Dдол.- диаметр долота, м;
f принимаем равным 0,1 для долот до 59 мм и 0,17 для долото 76 мм и более. Но не более 112 мм.
