Методика определения

Известно, что Ршт≥P/S, где Р- осевая нагрузка на алмазную коронку;

S=δ1+ δ2+…+ δn- сечение зерен алмазов плоскостью забоя, м2;

Ршт- твердость по штампу горной породы, Мпа.

Число всех зерен (резцов) равно:

N=S/Sср, где

Sср- среднее значение площади сечения одного резца, м2;

Величина S может быть определена из выражения:

S= m0∙(D-d)/2, где

m0- суммарная толщина алмазов в средней зоне рабочей поверхности конечного кольца;

D и d- внешний и внутренний диаметр коронки, см. Рис. 1.

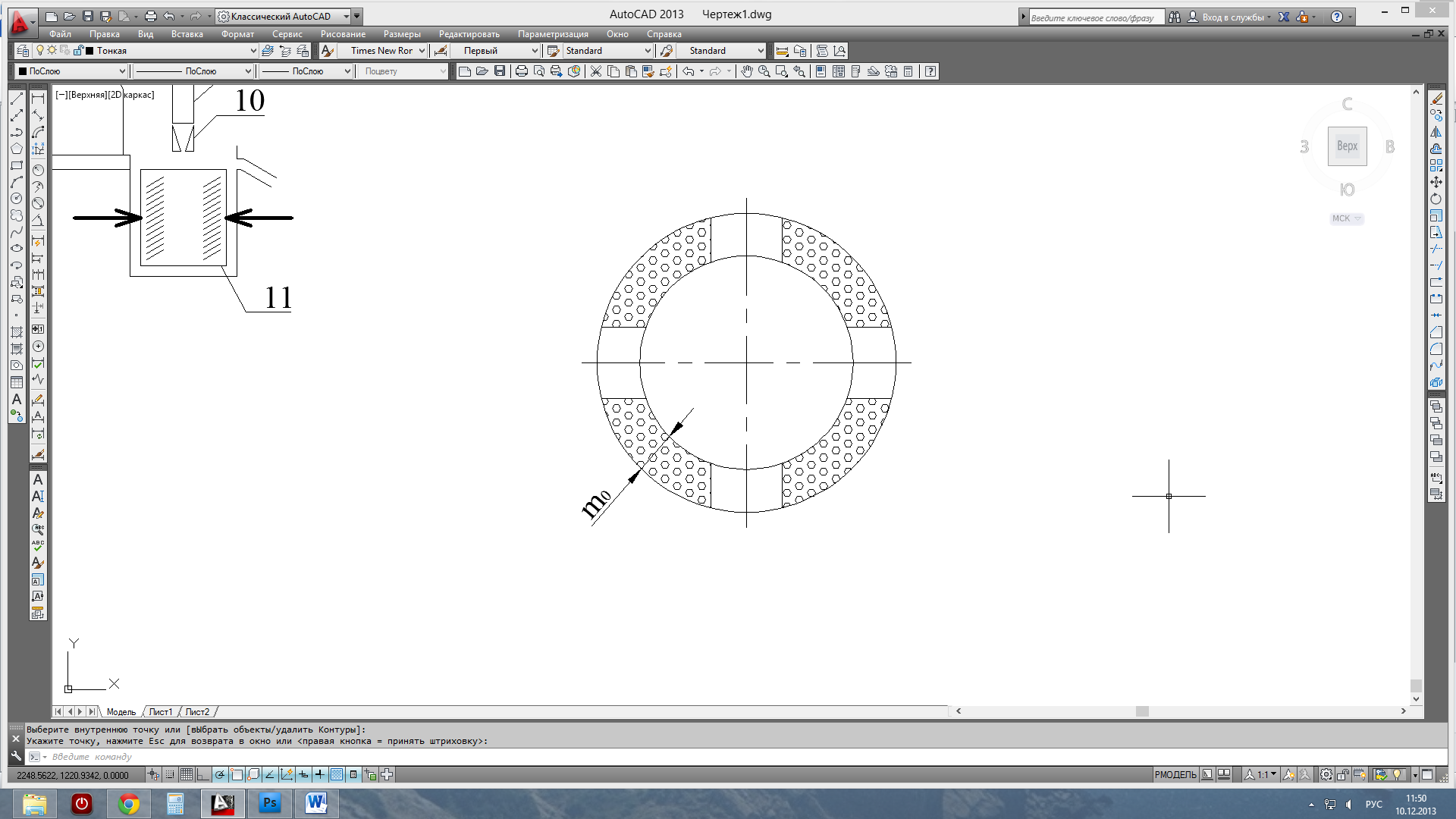

Рис. 1 Однослойная алмазная коронка АЗД20К10.

Оборудование: Микроскоп МБС-9, однослойные алмазные коронки АЗД20К10, штангенциркуль.

Определение величин Sср осуществляется по:

, где

Da- диаметр алмаза, м;

Определение ведется по двум направлениям, через 90°, см. Рис.2.

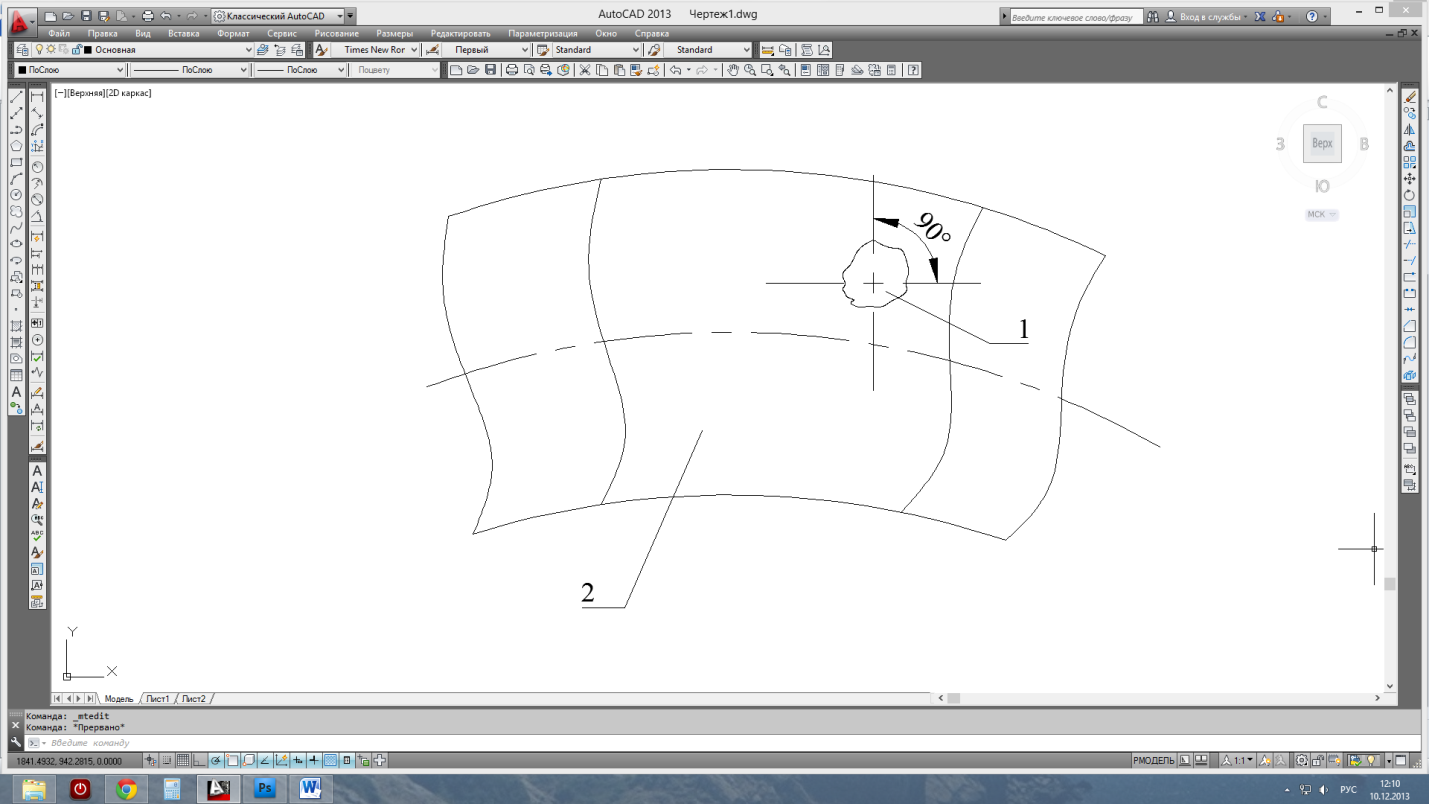

Рис. 2 Вид со стороны забоя

  1. Алмаз; 2- фрагмент торцевой поверхности матрицы.

Измеряем диаметры шести алмазов и принимаем среднее значение.

Результаты измерений заносятся в таблицу 1.

Таблица 1

1ый алмаз

2ой алмаз

3ий алмаз

4ый алмаз

5ый алмаз

6ой алмаз

Da, мм

Da, мм через 90°

Da, мм

Da, мм через 90°

Da, мм

Da, мм через 90°

Da, мм

Da, мм через 90°

Da, мм

Da, мм через 90°

Da, мм

Da, мм через 90°

Лабораторная работа №4 Определение влияния различных факторов на эффективность бурения твёрдосплавными коронками

Целью работы является изучение влияние параметров режимов на эффективность бурения твердосплавными коронками.

Методика проведения и применения оборудования.

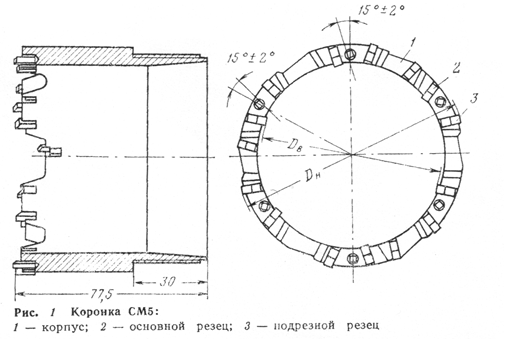

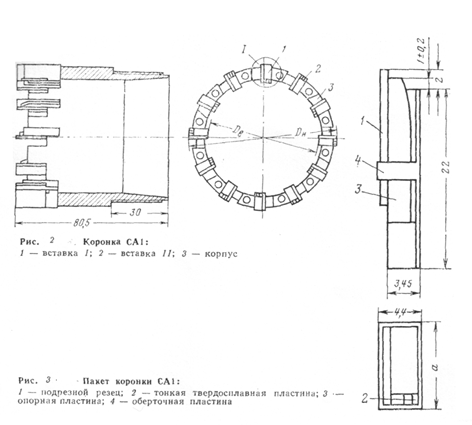

Для проведения опытов применяется буровая установка УПБ-100, твердосплавные мелко резцовые коронки типа СМ-5 диаметром 36 мм и само завинчивающиеся коронки типа СА-1 диаметром 36 мм, показаны на рис.1, 2, 3 соответственно.

Работа осуществляется на стенде, основой которого является буровая установка УПБ-100.

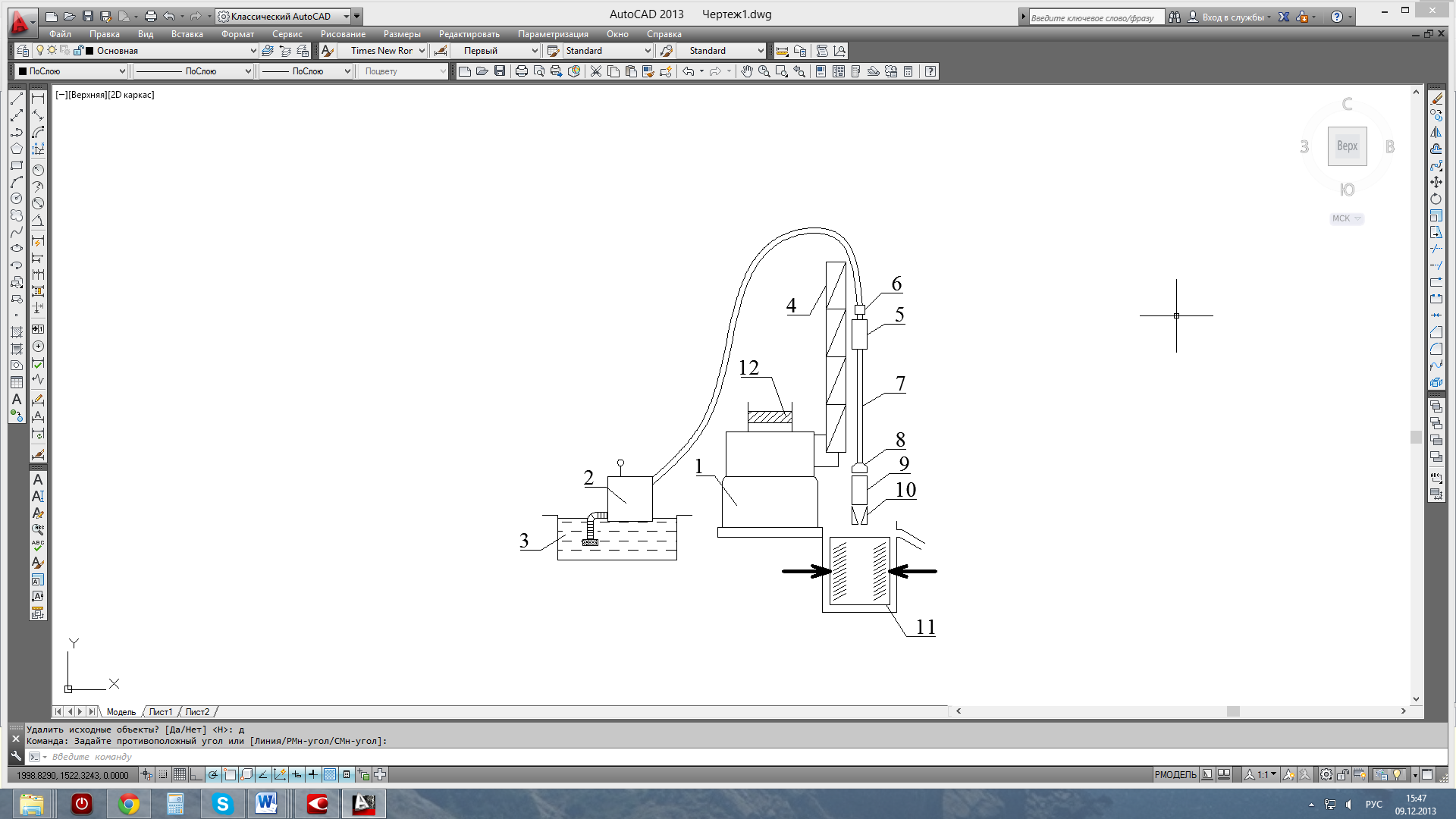

Рис.3 Схема стенда на базе установке УПБ-100

  1. буровой станок;

  2. буровой насос;

  3. зумпф;

  4. мачта;

  5. подвижный вращатель;

  6. промывочный сальник;

  7. бурильная труба;

  8. переходник;

  9. колонковая труба;

  10. твёрдосплавная коронка;

  11. блок породы;

  12. лебедка.

Частота вращения станка при бесступенчатом регулировании бурового снаряда на различных скоростях коробки передач, мин -1:

I

60-175

II

120-350

III

240-700

IV

420-1400

Мощность привода вращателя, кВт

11

Подача бурового насоса, л/мин

240-700

Давление

420-1400

Опытное бурение осуществляется на блоках пород. Используется порода известки, сланцы VI категории по бурению.

За один опыт (замер) принимается углубка в блоке породы на 1 см проходки. Для получения достоверных результатов на одном режиме бурения необходимо провестишесть опытов (замеров).

Бурение осуществляется сначала коронкой типа СМ-5(36), затем коронкой СА-1(36).

В качестве показателей эффективности регистрируется механическая скорость бурения Vмех.(м/час)и мощность, затрачиваемая на разрушение забоя N р.з. (кВт).

Полученный результат одного опыта заносится на одном режиме бурения и одним типом коронки в Таблицу 1.

Результаты 1го опыта

Таблица 1

Показатели бурения 1го замера

Режимы бурения

Рос., осевая нагрузка, Дан, 200

N, число оборотов в мин, 175

Q, подача жидкости, л/мин, 25

Vмех., м/час

N р.з., кВт

Опыты проводятся при постоянной подаче жидкости, равной 25 л/мин при изменении осевой нагрузки и числа оборотов. По полученным результатам строятся графики зависимостей механической скорости бурения и затрат мощности от осевой нагрузки и числа оборотов, см. рисунки 4,5 для каждого типа коронки.

Рис.4 Зависимости механической скорости бурения и затрат мощности на разрушение забоя от осевой нагрузки, коронка СМ-5 (36).

- V мех.;

- N р.з.;

Рис.5 Зависимости механической скорости бурения и затрат мощности на разрушение забоя от числа оборотов, коронка СМ-5 (36).

- V мех.;

- N р.з.;

По полученным графикам студент должен сделать комментарии, сравнив полученные результаты и те, которые можно достигнуть по рекомендуемым формулам 15, 16, 17, 18, изложенным в «Методическом пособии для студентов по расчетной работе по дисциплине «РГП при ГРР», Москва 2013».

Литература: Бронников И.Д. Расчетная работа по дисциплине «РГП при ГРР». Методическое пособие для студентов групп РТ, РТН, ЗРТ. Москва 2013, 9 с.
