Лабораторная работа № 7 Определение напряжений и перемещений в сечениях трехгранной арки с листовой пространственной решеткой
1. Цель работы
Экспериментальное определение напряжений и перемещений в сечениях трёхгранной арки и сравнение их с теоретическими значениями, анализ причин возможных расхождений.
2. Образцы и приборы
Для выполнения работы требуется:
- модель трёхгранной арки с листовой пространственной решёткой (ЛПР);
- установка для проведения испытаний;
- тензорезисторы, наклеенные на пояса арки в характерных сечениях;
- регистрирующая аппаратура, применяемая при статическом действии нагрузок (ИДЦ-1);
- прогибомеры Аистова или индикаторы с диапазоном измерений 0-50 мм.
3. Конструкция арки с лпр и испытательного стенда, размещение приборов
А
рка
с ЛПР, предназначенная для испытаний,
представляет собой трёхгранную
конструкцию, состоящую из поясов и
пространственной решётки, полученной
путём изгиба непрерывной листовой
заготовки в различных направлениях
(рис. 1). Её геометрические размеры даны
в таблице 1.

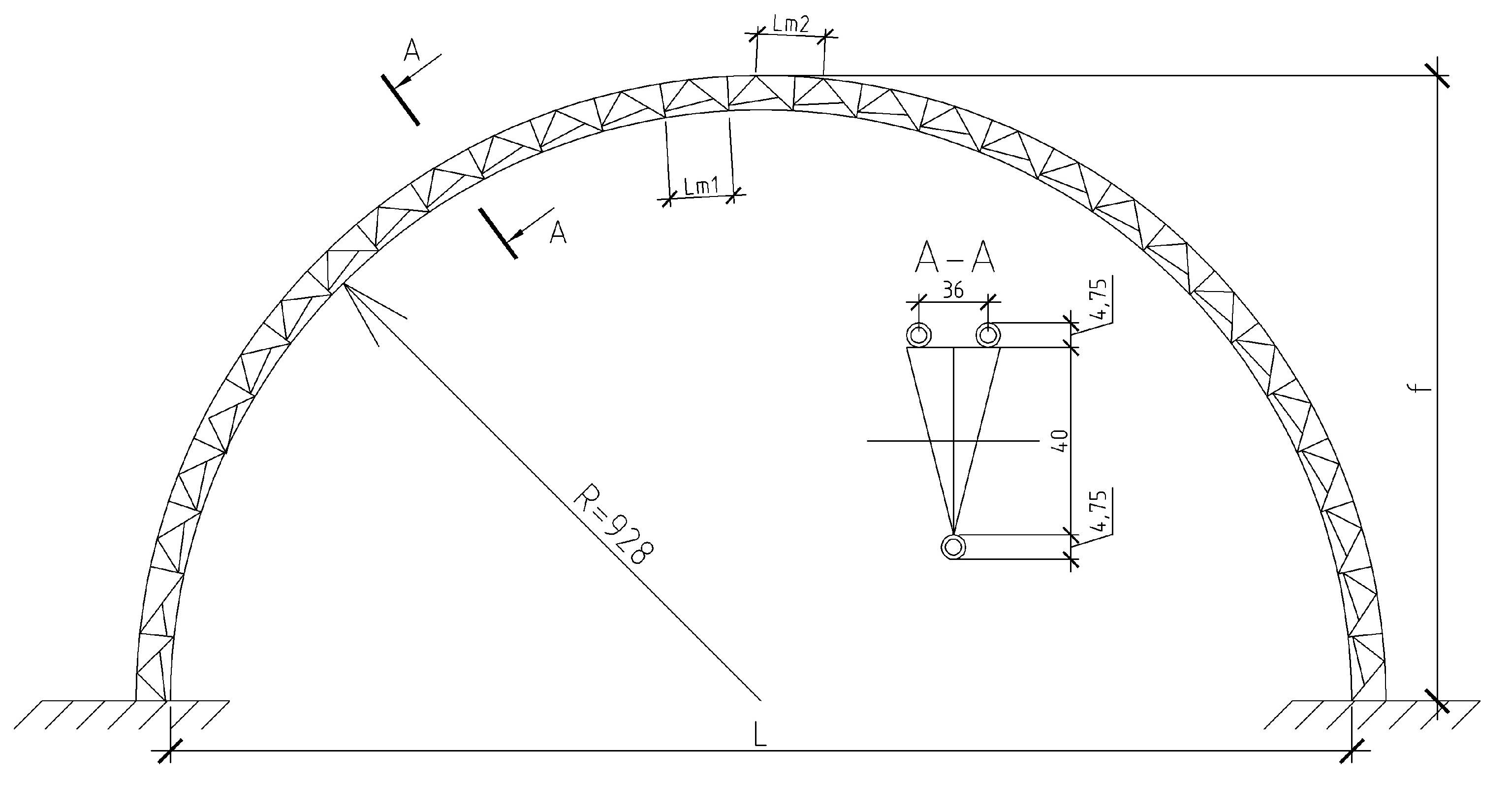

Рис. 1. Конструктивная схема модели арки с листовой пространственной решеткой
Таблица 1
Геометрические параметры модели
Наименование параметра |
Обозначение |
Размер, мм (град) |
Радиус изгиба |
R |
928 |
Стрела подъёма |
f |
928 |
Пролёт |
L |
1856 |
Длина раскосов: короткого (по линии перегиба) |
Id1 |
50 |
длинного (по линии отгиба) |
Id2 |
70 |
Длина панели: нижнего пояса |
Lml |
84 |
верхнего пояса |
Lm2 |
87 |
Высота сечения арки |
h |
40,35 |
Ширина отгиба |
bo |
5 |
Сечение пояса |
труба |
Ø 4,75; t = 0,7 |
Сечение решётки |
лист |
-0,5x45 |
Пояса и решётка выполнены из стали марки 08Ю по ТУ-14-155-100- 95.
Испытание модели проводится на специально изготовленном стенде. Устойчивость конструкции из плоскости рамы обеспечивается системой поддерживающих стоек.
В зависимости от программы испытаний модель подвергается действию вертикальных и горизонтальных нагрузок, которые прикладываются в виде сосредоточенных сил к узлам верхнего пояса. К тяжам подвешиваются грузовые платформы, на которые укладываются грузы. Схема приложения нагрузок приведена на рис. 2
В процессе испытаний для определения напряжений проводятся измерения относительных деформаций поясов в двух сечениях арки: в середине и в одной приопорной зоне. Для этого используются петлевые тензорезисторы. Их деформации фиксируются при помощи прибора ИДЦ-1.
Вертикальные перемещения конструкции фиксируются с помощью индикаторов (цена деления 0,01мм), установленных на специальных стойках, не связанных со стендом. Схема расстановки тензорезистров и индикаторов показана на рис. 2.

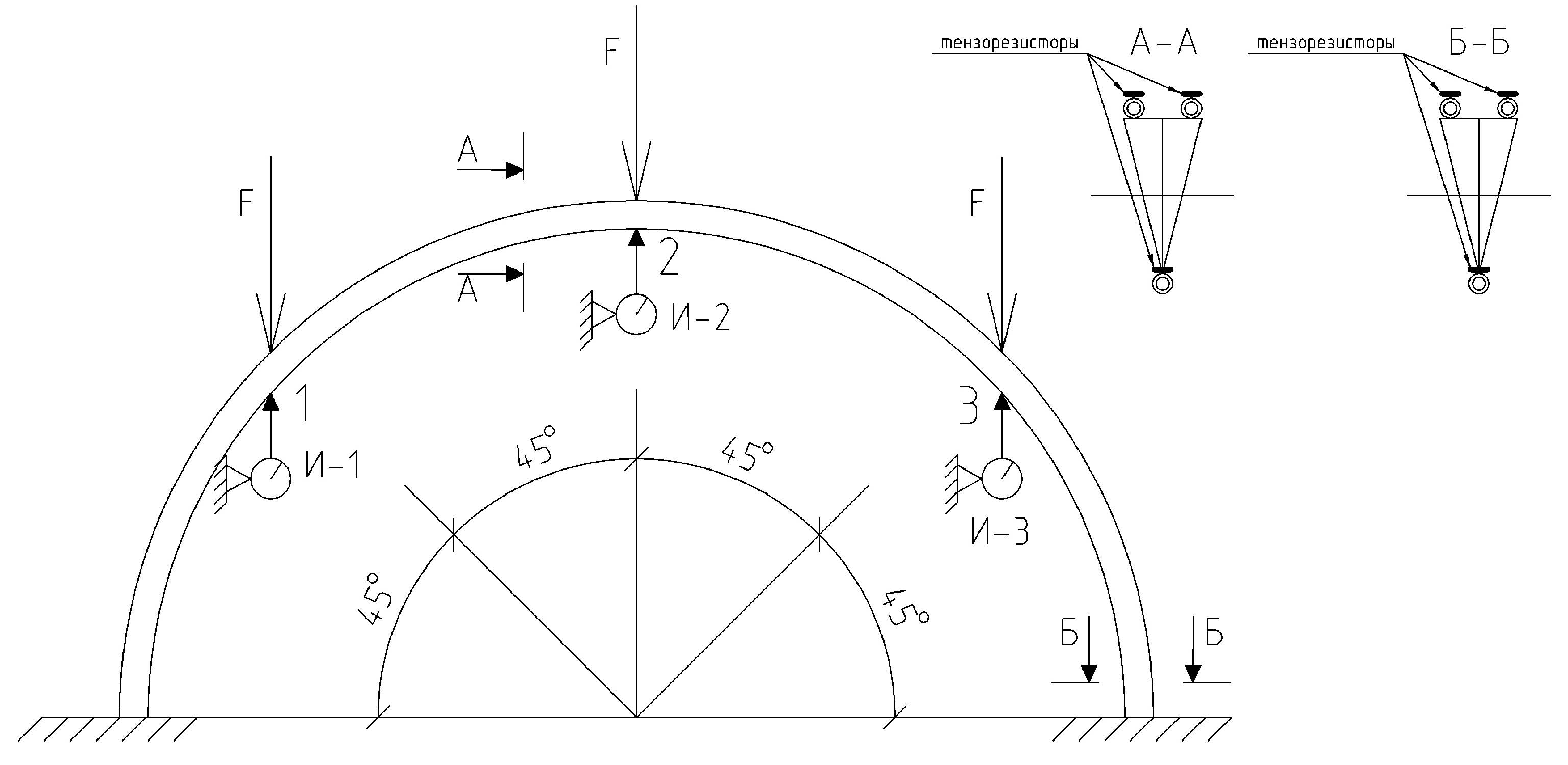

Рис. 2. Схема приложения нагрузок и размещения приборов
