Самостоятельная работа № 15. Измерительные приборы. Электрические цепи.

Начальный уровень

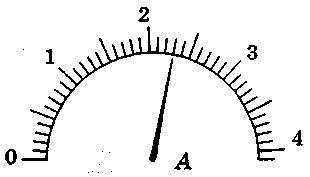

1. Какую физическую величину измеряет прибор, шкала кото­рого показана на ри­сунке? Каково пока­зание прибора?

2. Какую физическую величину измеряет прибор, шкала кото­рого показана на ри­сунке? Каково пока­зание прибора?

3. Какую физическую величину измеряет прибор, шкала кото­рого показана на ри­сунке? Каково пока­зание прибора?

4. Какую физическую величину измеряет прибор, шкала кото­рого показана на ри­сунке? Каково пока­зание прибора?

5. Какую физическую величину измеряет прибор, шкала кото­рого показана на ри­сунке? Каково пока­зание прибора?

6 . Какую физическую величину измеряет прибор, шкала кото­рого показана на ри­сунке? Каково пока­зание прибора?

Средний уровень

1. Начертите схему электрической цепи, содержащей гальванический элемент, выключатель и электриче­скую лампочку.

2. Начертите схему электрической цепи, содержащей гальванический элемент, выключатель, электриче­скую лампочку и звонок.

3. Начертите схему электрической цепи, состоящей из двух аккумуляторов и двух звонков, включаемых одновременно одним выключателем.

4. Начертите схему электрической цепи, состоящей из двух аккумуляторов, лампочки и двух выключателей, позволяющих включать лампочку из различных мест.

5. Начертите схему электрической цепи, состоящей из двух аккумуляторов, звонка и двух кнопок, распо­ложенных так, что можно звонить из двух различ­ных мест.

6. Начертите схему электрической цепи, состоящей из трех гальванических элементов и двух лампочек, каждая из которых имеет свой выключатель.

Достаточный уровень

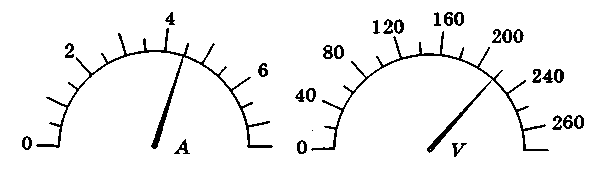

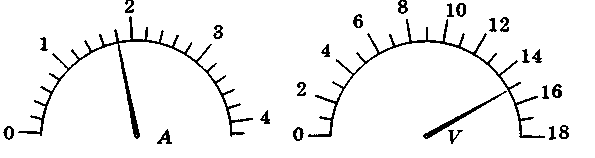

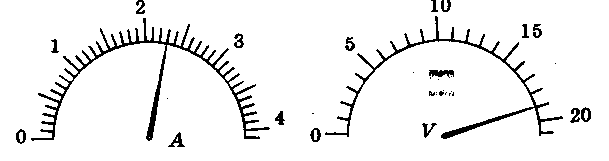

1. По рисункам определите: шкалы каких приборов изображены на рисунках? Какова цена деления и предел измерения каждого прибора? Каково показа­ние приборов?

2. По рисункам определите: шкалы каких приборов изображены на рисунках? Какова цена деления и предел измерения каждого прибора? Каково показа­ние приборов?

3. По рисункам определите: шкалы каких приборов изображены на рисунках? Какова цена деления и предел измерения каждого прибора? Каково показа­ние приборов?

4 . По рисункам определите: шкалы каких приборов изображены на рисунках? Какова цена деления и предел измерения каждого прибора? Каково показа­ние приборов?

5. По рисункам определите: шкалы каких приборов изображены на рисунках? Какова цена деления и предел измерения каждого прибора? Каково показа­ние приборов?

6. По рисункам определите: шкалы каких приборов изображены на рисунках? Какова цена деления и предел измерения каждого прибора? Каково показа­ние приборов?

Высокий уровень

1. Какова цена деления шкалы амперметра (см. рис. 1)?

2. Какова цена деления шкалы вольтметра (см. рис.2)?

3. Какова цена деления шкалы амперметра (см. рис.3)?

4. Какова цена деления шкалы вольтметра (см. рис.4)?

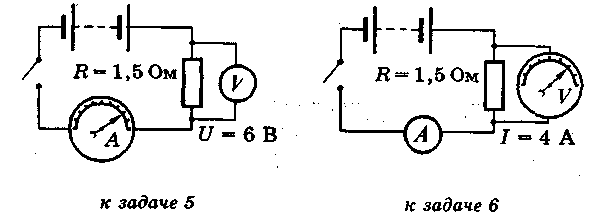

5 . Какова цена деления шкалы амперметра (см. рис.5)?

6. Какова цена деления шкалы вольтметра (см. рис.6)?
