Конструктивные системы зданий.
Конструктивная система здания представляет собой взаимасвязанную совокупность вертикальных и горизонтальных несущих конструкций здания, которые совместно обеспечивают его прочность, жесткость и устойчивость.
Горизонтальные несущие конструкции массовых капитальных гражданских зданий, как правило, однотипны и обычно представляют собой железобетонный диск (сборный, монолитный или сборно-монолитный).
Вертикальные несущие конструкции разнообразны. Различают стержневые (стойки каркаса) несущие конструкции, плоскостные (стены, диафрагмы), объемно-пространственные элементы высотой в этаж (объемные блоки), внутренние
объемно-пространственные стержни полого сечения на высоту здания (стволы жесткости), объемно-пространственные наружные конструкции на высоту здания в виде тонкостенной оболочки замкнутого сечения. Соответственно примененному виду вертикальных несущих конструкций различают пять основных конструктивных систем гражданских зданий - каркасную, стеновую (бескаркасную), объемно-блочную, ствольную и оболочковую .
различают пять основных конструктивных систем зданий: каркасную, бескаркасную (стеновую), объемно-блочную, ствольную и оболочковую, иначе называемую периферийной (рис. 3).

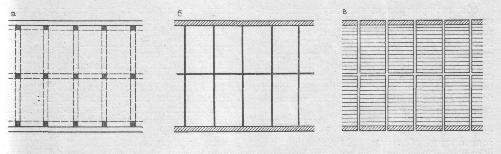

Рис. 3. Планы основных конструктивных систем жилых зданий: а - каркасная; б - бескаркасная; в - объемно-блочная (столбчатая); г - ствольная; д - оболочковая.
Рис.7. Варианты бескаркасной конструктивной системы: а - перекрестно - стеновой с малым шагом; б - поперечно - стеновой со смешанным шагом; в - поперечно - стеновой с большим шагом стен; г - продольно - стеновой (трехстенка); д - продольно - стеновой (двухстенка); е -поперечно - стеновой с увеличенным шагом стеи
Строительные системы зданий.

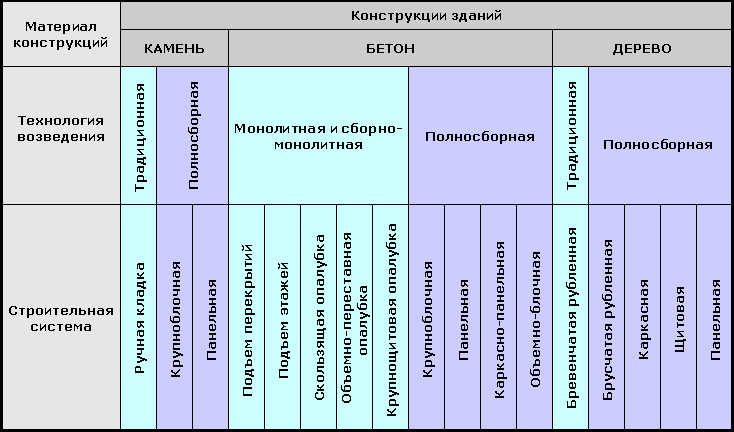

Понятие строительная система - является комплексной характеристикой конструктивного решения здания по признакам материала и технологии возведения его несущих конструкций.2 Различают четыре группы конструкционных материалов - камень (включая кирпич), бетон, металл и дерево и два основных технологических метода возведения - традиционный и индустриальный. Например, для кирпичных зданий традицион- на технология ручной кладки несущих стен, а для деревянных - применение рубленных бревенчатых стен. Наиболее распространенным является использование одной строительной системы при возведении здания. Такие строительные системы называют основными. Схема их классификации дана на рис.9.
Рис.11.
Комбинированные строительные системы
бескаркасных зданий малой и средней
этажности
Конструкции зданий с блочными стенами (2-х и 4-х рядной разрезки).
можно строить здания до 4 этажей.
Стены из крупных блоков. С применением подъемно-транспортных механизмов появилась возможность для повышения степени сборности и производительности труда укрупнять элементы стен. Стали применять стены из крупных блоков. Применяют 3 типа стен по раскладке блоков: 2-х, 3-х и 4 х рядная. При 2-х рядной раскладке стену выкладывают из 3-х типов блоков перемычечного, простеночных и подоконного. При 3-х и 4-х рядной раскладке простеночные блоки разрезают горизонтальными швами на 2 и 3 детали соответственно.
Крупные блоки делают из легкого или ячеистого бетона с различной отделкой внутренней и наружной поверхностей.
В 4-х рядных стенах все блоки имеют примерно одинаковую массу. Поэтому можно применять кран меньшей грузоподъемности и повысить коэффициент его загрузки по массе.
Но в стенах 4-х рядной раскладки много стыков, т.к. в пределах одного помещения фасадную стену собирают из 8 деталей. Увеличивается протяженность стыков. Поэтому предпочтение отдают все-таки 2-х рядной раскладке.
