2. Оформление графической части

2.1 Чертеж общего вида

На чертеже общего вида показывают конструкцию оборудования и принцип его работы. Чертеж общего вида является основой для разработки рабочей документации – сборочных чертежей входящих в изделие сборочных единиц, рабочих чертежей деталей. Выполняется в соответствии с ГОСТ 2.109 – 73. Чертежи общего вида выполняются на формате А1 ориентация горизонтальная или вертикальная.

Обозначения чертежа общего вида 130503. ДП. ХХХ. ХХ. ХХ. ХХХ ВО

130503 – обозначение специальности ДП – дипломный проект ХХХ – № приказа ХХ – порядковый номер по приказу		Соответствует обозначению принятому стандартом КМК по оформлению дипломных проектов (базовое обозначение)
ХХ – обозначение сборочных единиц ХХХ – обозначение деталей ВО – код чертежа общего вида		Вводится знаки под обозначение узлов и деталей на чертежах общего вида

Знаки по обозначению узлов и деталей вводятся по необходимости обозначения чертежей

Основная надпись заполняется в соответствии с ГОСТ 2.104 – 2006 пример оформления основной надписи приведен на рисунке 1

Рисунок 5 – Пример заполнения основной надписи к чертежу общего вида

Чертеж общего вида должен содержать:

1. Необходимое количество изображений (видов, разрезов, сечений);

2. Наименование и обозначение составных частей (на электронном чертеже наименования и обозначения составных частей изделия рекомендуется указывать на полках линий-выносок);

3. Описание принципа работы оборудования;

4. Техническая характеристика оборудования.

Изображения

Количество изображений (видов, разрезов, сечений) чертежа общего вида должно давать полное представление о форме составных частей и взаимном расположении и соединении составных частей. Расположение изображений относительно друг друга приведено схематично на рисунке 2.

При выполнении чертежа составные части допустимо изображать контурными очертаниями, изображаются только те составные части, которые рассматриваются более полно в соответствии с заданием дипломного проекта.

На чертеже общего вида наносят габаритные и присоединительные размеры. Присоединительные размеры - это размеры, с помощью которых к данному оборудованию присоединяются другое оборудование, работающее с ним в комплексе. На чертежах наносят натуральные размеры изделия не зависимо от масштаба изображения в соответствии с ГОСТ 2.307 – 68.

а	б

Рисунок 6 – Расположение изображений: а – в проекционной связи;

б – с нарушением проекционной связи.

Обозначение позиций

Наименование и обозначение составных частей изделия могут быть указаны одним из следующих способов:

• на полках линий-выносок, проведенных от составных частей на чертеже общего вида (рисунок 3);

• в таблице, размещенной на чертеже общего вида (рисунок 4) выполненной над основной надписью;

• в спецификации, выполненной на отдельных листах формата А4 в соответствии с ГОСТ 2.108 – 68.

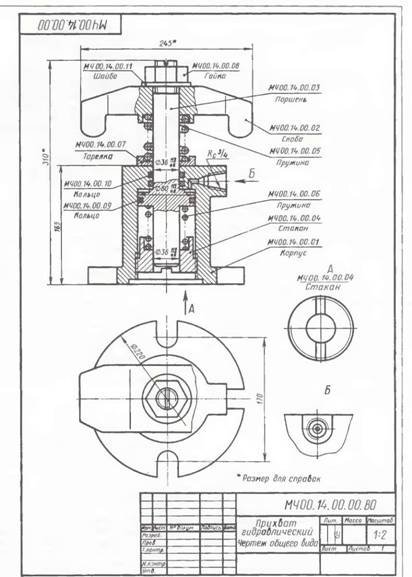

Рисунок 7 – Пример обозначения составных частей на чертеже общего вида

Рисунок 8 – Форма спецификации для чертежа общего вида

Техническая характеристика и техническое описание располагаются над основной надписью или над спецификацией, по ширине 185 мм.
