VIII. Резонансные явления в электрических цепях и частотные характеристики

1. Какая из изображенных электрических схем соответствует электрической цепи синусоидального тока, в которой может наблюдаться резонанс напряжений?

а) б) в) г)

2. Какая из приведенных величин соответствует резонансной частоте электрической цепи с последовательным соединением индуктивности 0,2 Гн и емкости 45 мкФ?

Ответы: а) 48 Гц; б) 50 Гц; в) 53 Гц; г) 55 Гц.

3. Как изменяется во времени сумма энергий магнитного и электрического полей электрической цепи при резонансе напряжений ?

Ответы: а) остается неизменной, б) синусоидально с частотой тока, в) синусоидально с удвоенной частотой тока, г) синусоидально с учетверенной частотой тока.

4. Какая из приведенных цифр соответствует числу параметров, от которых зависит резонансная частота электрической цепи, состоящей из параллельного соединения двух ветвей, соответственно с параметрами и ?

Ответы: а) 2, б) 3, в) 4, г) 5.

5. Какое из приведенных чисел показывает во сколько раз изменится величина волнового сопротивления электрической цепи при увеличении индуктивности в 4 раза?

Ответы: а) 1,41; б) 2; в) 4; г) 16.

6. Какая из указанных величин равна волновому сопротивлению электрической цепи с последовательным соединением индуктивности 0,2 Гн и емкости 20 мкФ?

Ответы: а) 200 Ом; б) 150 Ом; в) 100 Ом; г) 50 Ом.

7. Какая из приведенных величин отвечает наибольшему значению напряжения на емкости, соединенной последовательно с индуктивностью, при изменении частоты приложенного напряжения. Действующее значение которого составляет 390 В, а затухание цепи равно 0,39?

Ответы: а) 900 В; б) 1000 В; в) 950 В; г) 1050 В.

8. Какая из приведенных величин соответствует общему току электрической цепи, если активные составляющие токов отдельных ветвей равны 1 А и 3 А, а абсолютные значения соответствующих им реактивных составляющих имеют значения 4 А и 1А?

О тветы :а) 9А; б) 5А; в) 7А; г) 1А.

9. Как изменяется во времени сумма энергий магнитного и электрического полей электрической цепи при резонансе напряжений?

Ответы а) остается неизменной, б) синусоидально с частотой тока, в) синусоидально с удвоенной частотой тока, г) синусоидально с учетверенной частотой тока.

9. Какое из указанных значений соответствует общему току, потребляемому электрической цепью, если активные проводимости отдельных ветвей равны 0,02 См и 0,01 См, а абсолютные значения соответствующих им реактивных проводимостей имеют значения 0,08 См и 0,04 См при входном напряжении 100 В

Ответы: а) 3 А; б) 7 А; в) 5 А; г) 10 А.

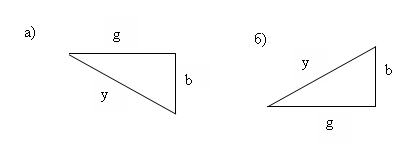

9. Какой из треугольников проводимостей соответствует электрической цепи с параметрами и ?

Ответ: а), б).

9. Какая из перечисленных цифр соответствует числу параметров, от которых зависит резонансная частота электрической цепи, состоящей из параллельного соединения двух ветвей, соответственно с параметрами и ?

Ответы: а) 2; б) 3; в) 4; с) 5.
