6.1 Метод снятия кривой восстановления давления.

Перед началом исследования методом КВД скважина должна работать с некоторым установившимся дебитом и забойным (устьевым) давлением. Если скважина перед закрытием на снятие КВД работала с частой сменой неустановившихся режимов, то необходимо фиксировать указанные параметры на всех режимах работы и остановок, предшествующих снятию КВД. После этого закрывают скважину и регистрируют изменение давления на забое (устье), а также изменение температуры газа. Чтобы избежать влияние процессов в стволе скважины на форму КВД, желательно проводить замеры КВД на забое с помощью глубинных приборов.

6.2 Методы обработки кривой квд.

Для обработки КВД существует несколько методов. При решении уравнения, описывающего процесс восстановления давления, используется два вида условий: бесконечный пласт и ограниченный пласт с постоянным давлением на контуре. Формулы, полученные для бесконечного пласта, применяются в тех случаях, когда в процессе исследования скважины, границы области дренирования не сказываются на поведении этой скважины.

Метод обработка КВД для бесконечного пласта в зависит от условий работы скважины до остановки. Если время работы скважины Т до снятия КВД больше времени восстановления давления t (T  t), КВД обрабатывается по формуле:

(7.1)

где, Рз(t) – давление на забое скважины, МПа; t – текущее время восстановления давления, сек;  и – коэффициенты.

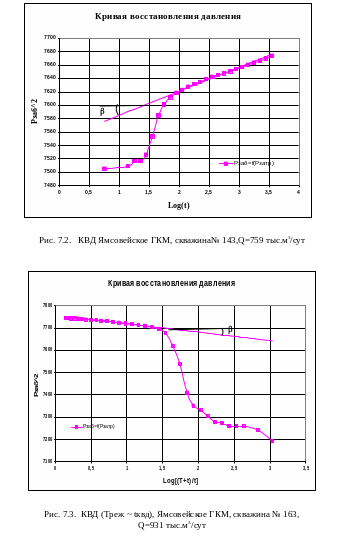

КВД строят в координатах Р²_з от lg t (рис.6.2) и по графику определяют коэффициенты  и . Для этого выделяют на графике прямолинейный участок и проводят к нему касательную прямую. Тангенс угла наклона касательной равен , а отрезок, отсекаемый касательной на оси ординат, равен . По найденным  и  рассчитывают параметры пласта. Параметр проводимости пласта рассчитывают по формуле:

(7.2)

где, k – проницаемость пласта, дарси; h – эффективная мощность пласта, м;  - вязкость газа, сП; Q – дебит скважины перед остановкой; z – коэффициент сверхсжимаемости; Рат – атмосферное давление; Тпл – пластовая температура, К; Тст – температура при стандартных условиях, 293 К .

Если время работы скважины Т до снятия КВД меньше времени восстановления давления t (T  t), КВД обрабатывается по формуле:

(7.3)

где, T – время работы скважины перед снятием КВД; Р_ПЛ – пластовое давление.

Применение формулы (6.1) в этом случае искажает конечный участок КВД и может привести к ошибочным результатам при расчете параметров пласта.

КВД строят в координатах P²_З от lg [(T + t) / t)] и по углу наклона прямолинейного участка определяют коэффициент  (рис.6.3). Метод позволяет определить пластовое давление. Для этого надо продолжить КВД до значения lg [(T + t) / t)] = 0 и точка пересечения прямой с осью P²_З даст значение квадрата пластового давления.

Если в процессе исследования скважины на ее поведении сказываются условия на границе пласта, то обработка КВД проводится по формуле для ограниченного пласта

(6.4)

Для определения ₁ и ₁ КВД строят в координатах lg ( P²_ПЛ - P²_З) от t, находят коэффициенты ₁и ₁ и определяют параметры пласта.
