1.4 «Электр энергетикасы» пәні бойынша графикалық есептеу жұмысы



250 МВт орнатылған қуаттылық жылу жарығы орталығының құрылымдық сұлбасын таңдау бойынша технико-экономикалық есеп үлгісі. Екі нұсқаға  есеп мәліметі негізінде трансформаторға таңдау жүргіземіз.

1.4.1 1-нұсқаға арналған трансформаторды таңдау.

1. Т-1 және Т-2 трансформаторлары 1 кестедегі қалыпты режим жағдайы бойынша («Электр энергетикасы» пәні бойынша есептік графикалық жұмысы):





 -барлық нұсқаға сәйкес 40% жүктеменің есебінен шамадан тыс көп қуаттың берілуі режимінде



3 - кестеде [3] екіорамды трансформатордың максималды қуаттылығы жоғары кернеулі 35 КВ 16 МВА тең. ТРДН түрдегі трансформатор алынып, салыстырмалы түрде 1 - суретте көрсетілген ТР трансформатордың сұлбасы алынады.

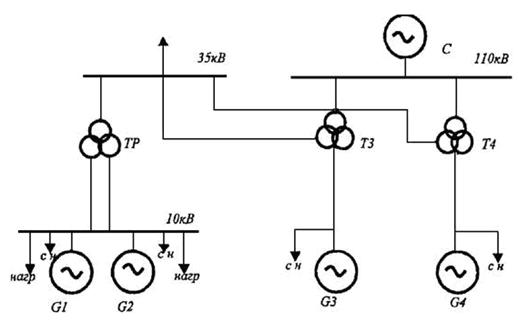

1 сурет – 1 нұсқамен салыстырмалы түрде қабылданады



Берілген сұлбада қалыпты режимдегі қуаттылық тепе-теңдігі сақталады. (өйткені Т1,Т2 екі трансформатордың орнына бір ТР трансформаторы қолданылуда).

Мүмкін болатын апаттық режимді қарастырайық:

а) ТР сөндіргенде қысқы Г-1 және Г-2 максимум генераторы 70 МВт 10 кВ жүктемені толықтырады. Әр Т-3 және Т-4тегі 35кВ электр орамы 48:2=24 МВт қуатымен жүктеледі;

б) қысқы максимумда Г-1 сөндіру ТР арқылы тұтынушыларды жабдықтауда 10 кВ қуаттылыққа жіберіледі:





35 кВ электр орамы Т-3 және Т-4 қуаттылықпен жүктеледі, ол мынаған тең:





Жазғы мезгілдегі минимумдық жүктемеде (мұндай режим энергожүйедегі диспетчер міндеті бойынша тууы мүмкін) Т-1 және Т-2 жүктемесі құрылады;





Сонымен, барлық қалыпты және апаттық режимдегі максималды қуаттылық 64,4 МВт тең.

ТРДНС – 63000/35 типті трансформаторға қондырғы орнатамыз. 3.5 [3] кестеде кейінгі есептеулерге төлқұжат мағлұматтары берілген.

2. Т-3, Т-4 трансформаторлар қуаты қалыпты және күшейтілген режимдегі жағдайда анықталады:



а)



б)



ТДНТ – 8000/110 типті трансформаторды орнатуға берілді.



1.4.2 2 - нұсқаға арналған трансформатор таңдалды.

1. Қалыпты режим жағдайындағы Т-1 және Т-2 трансформаторлар қуаттылығы анықталады:



Т-1 апаттық сөндірулер күйде;





Қуаттылықтың шектен тыс берілу күйінде:

ТДНТ – 63000/110 [3] типті трансформаторға орнатамыз.

2 Т-3 және Т-4 трансформатор қуаты 1 нұсқадағыдай анықталады.

ТДН – 80000/110 типті трансформаторды орнатуға қабылдаймыз.



1.5 Трансформатордағы жарық жоғалтудың жылдық есебі



Станциялар орналасу бойынша географиялық ауданы – Орталық Қазақстан: қыста – 200 тәулік, жазда – 165 тәулік, жылдық эквиваленттік температура - +10^оС. Жарықты жоғалтудың салыстырмалы бағасы 0,0115 у.е./кВ·с [4] сәйкес белгіленді.

1.5.1. 1 нұсқа («Электр энергетикасы» пәні бойынша ГЕЖ)

ТР-ТРДНС – 63000/35 трансформаторы.

Құрыштағы жылдық жарықты жоғалту[4]:





НН ажыратылған орамды трансформатордың мыстағы   жарықты жылдық жоғалтуы НН орамды бірдей жүктеме жағдайында екі орамды трансформаторға арналған формула бойынша анықталады[4]:

Тәулік бойындағы жүктеменің мәнділігі кестеден алынған. («Электр энергетикасы» пәні бойынша ГЕЖ).

Т-3 және Т-4 – ТДТН – 80000/110 транформаторлары.

Бір трансформатордағы болаттың жарықты жылдық жоғалтуы:





Үш орамды трансформатордағы мыстың жарықты жылдық жоғалтуы НН,СН,ВН орамның әрқайсысы кесте бойынша олардың жүктемесіне  сәйкес анықталады. («Электр энергетикасы» пәні бойынша ГЕЖ)

Анықтамадағы мағлұмат бойынша келесідегідей [3] Р_{кз.вн.нн}=365 кВТ











1.5.2. 2 нұсқа («Электр энергетикасы» пәні бойынша ЕГЖ).

ТДТН-63000/110 типті Т-1 және Т-2 трансформаторларының жарықты  жылдық жоғалтуы. [3] бұл трансформаторларға -



















ТДН-80000/110 типті Т-3 және Т-4 трансформаторларының жарықты  жылдық жоғалтуы. [3] бұл трансформаторларға
