3.3.Расчет усиления конструкций здания

В работе необходимо выполнить усиление простенка первого этажа наружной стены и фундамента в случае не обеспечения их несущей способности, а также усиление стены здания в местах установки домкратов или катков при его подъеме или перемещении.

В случае, если перерасчетом элементов здания установлено, что их усиления не требуется, то в пояснительной записке необходимо привести расчет усиления одного из перечисленных элементов (по усмотрению преподавателя).

3.3.1.Расчет усиления фундамента

Толщина стенки фундамента обычно назначается не из условия прочности, а конструктивно, по условию обеспечения устойчивого опирания стены здания на фундамент, поэтому, как правило, она имеет значительный запас несущей способности.

Ширина подошвы фундамента принимается с незначительным запасом, поэтому при надстройке здания или увеличении полезных нагрузок, даже при некотором увеличении допустимого давления на грунт (после длительной эксплуатации здания) фактической ее величины может оказаться недостаточно.

Чтобы избежать существенных и особенно неравномерных осадок в таком случае необходимо усилить основание (грунт под подошвой фундамента) либо увеличить площадь фундамента (при ленточном фундаменте - его ширину).

В курсовой работе предлагается выполнить второе, т.е. увеличить площадь фундамента, причем путем устройства симметричных парных банкет. При этом упрочнение грунта основания во внимание принимать не следует, т.к. приходится отрывать котлованы под банкеты, чем может быть нарушен грунт.

Дополнительная площадь или площадь подошвы парных банкет, см², равна ,

где N_фн  - нормативное погонное усилие на подошву фундамента, кН/м, после реконструкции здания (см. п. 3.2.2);

₁ - напряжение под подошвой фундамента, кН/см², до реконструкции здания (см. п. 3.2.2);

c₁ - шаг банкетов, см.

Если ₁ значительно меньше R_гр, то .

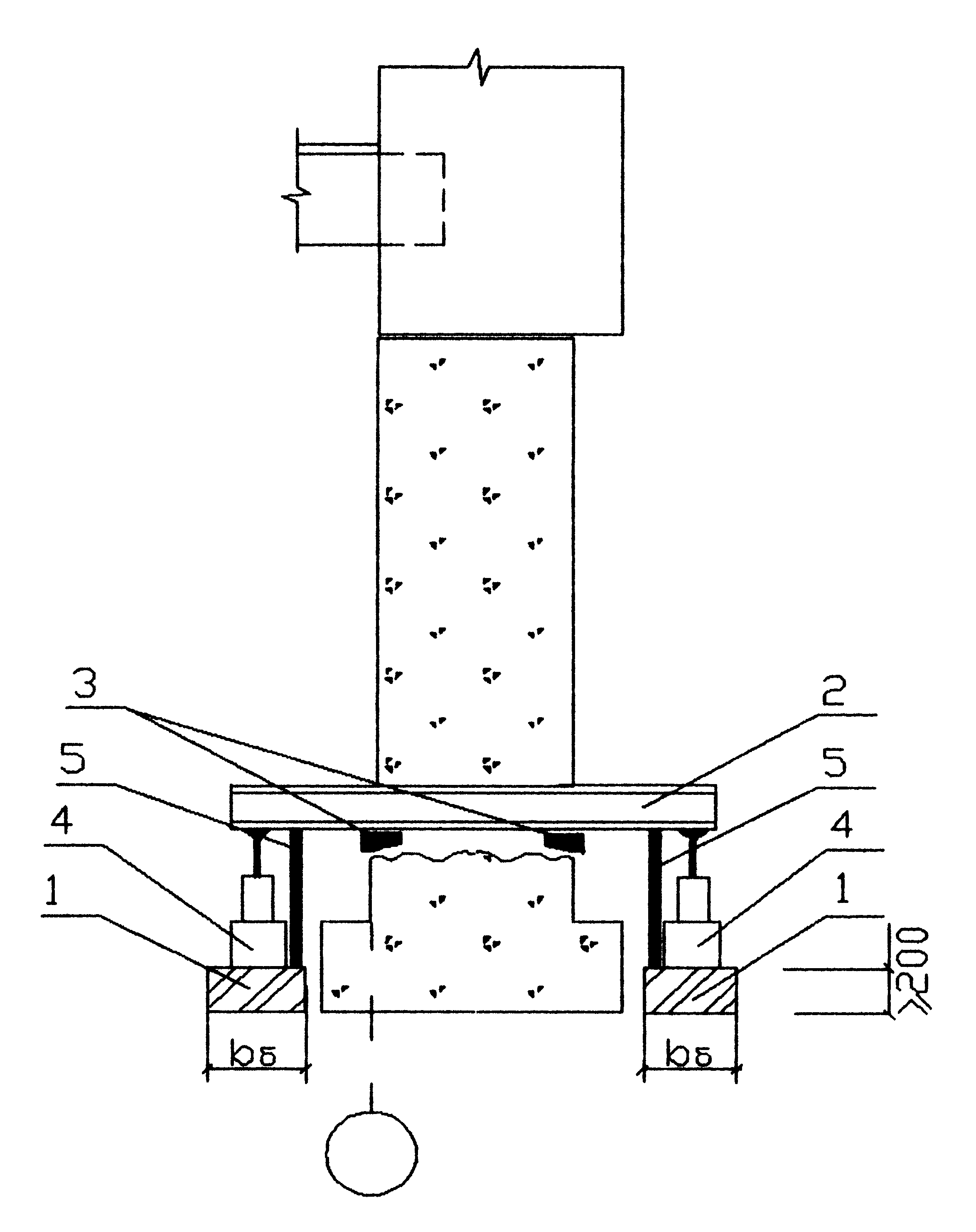

Рис. 4. Схема усиления

фундамента парными

банкетами

Пакет стальных балок банкетов можно назначить конструктивно из двух двутавров (или швеллеров) от номера 14 до номера 22.

Ширина каждого банкета, b_б , принимается не менее 30 см, тогда длина их будет равна: l_б  A_б/b_б. Шаг банкетов вдоль стены принимается не менее 1,5...2 м.

Для обеспечения принятой в расчете схемы, парные банкеты выполняются в следующей последовательности (рис. 4):

- отрываются приямки с обеих сторон фундамента;

- свободно от фундамента бетонируются плиты 1 банкет (подушки) толщиной не менее 20 см;

- над плитами в стенке фундамента пробивается отверстие, в которое устанавливается стальной пакет балок 2 и подклинивается снизу (в отверстии) клиньями 3;

- расклиниваются пакет стальных балок и плиты банкетов съемными домкратами 4 до напряжения под плитами, равного _ф (или R_гр);

- расклиниваются плиты и пакет стальных балок клиньями-распорками 5 и убираются домкраты;

- обетониваются остальные части банкетов (вместе с пакетом балок и клиньями-распорками);

- затрамбовывается приямок грунтом.
