Области применения труб из чугуна

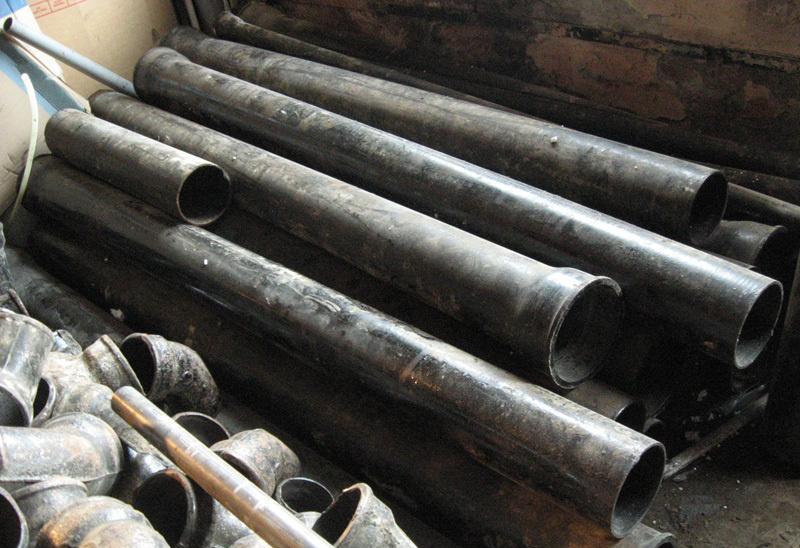

Чугунные канализационные трубы
Чугунные трубы применяются в следующих областях:
Канализация;
В качестве чугунных водопроводных труб;
Теплоснабжение;
Трубопроводы, транспортирующие нефтепродукты;
Системы противопожарного водоснабжения;
Трубопроводы нефтеперерабатывающей, горнодобывающей и химической промышленности.
Материал, из которого изготовлена труба, на излом должен обладать однородностью, плотностью и мелкозернистостью.
Проверку чугунных труб выполняют не только путем внешнего осмотра, но и простукивая трубы на предмет выявления трещин и других скрытых дефектов, поскольку канализационные чугунные трубы соединяются при помощи раструбов и к качеству стыков предъявляются особенно высокие требования.
Длина раструбов чугунных труб для канализации может составлять 60-80 мм, длина – от двух до семи метров, толщина стенок труб составляет 10-12 мм,.
Диаметры труб из чугуна могут варьироваться в зависимости от их марки:
50-150 мм в случае марки ЧГ;
До 500 мм – в случае труб марки ВЧШГ.
Важно: для обеспечения надежности изоляции нормальную ширину зазора на стыке принимают в районе 5-6 мм при диаметре труб 50 мм или 100 мм.
Канализационная система из чугунных труб

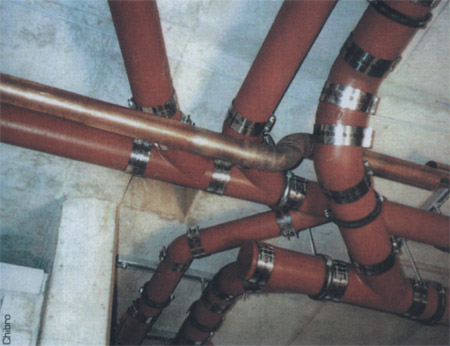

Пример системы канализации
Чугунные трубы применяются в наружных сетях трубопроводов, а их основным бытовым применением являются внутренние сети водостоков и канализации. В связи со способом изготовления труб канализации и фасонных чугунных частей, их не следует ронять и подвергать различным механическим воздействиям, например – править на трубах гвозди.
Как уже было сказано, снаружи и изнутри поверхности труб покрыты нефтяным битумом, уменьшающим трение водяного потока об стенки труб, а проверку цельности трубы на предмет наличия швов, трещин, свищей, раковин и прочих дефектов выполняют путем тщательного осмотра и простукивания.
Важно: глухой звук при простукивании трубы означает наличие в ней какого-либо недостатка.
Соединение труб из чугуна

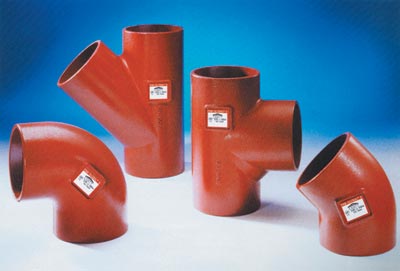

Фитинги для труб чугунных
Чугунные трубы соединяются с помощью фасонных чугунных частей:
Под мойки, умывальники и раковины монтируют трубы, диаметр которых составляет 50 мм;
Труба, в которую вставляется выпускной патрубок унитаза, а также трубы туалета и стояки имеют диаметр 100 мм.
Заделка раструба

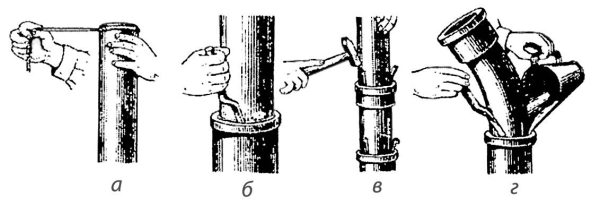

Заделка раструба: а – наматывание прядей, б – оседание прядей; в – монтаж и центровка трубы; г – заделывание цементом
Правильное и качественное выполнение соединение труб является довольно важным моментом, при этом необходимо правильно заделать раструб:
Данная операция выполняется с помощью качественной пакли из волокон конопли, имеющей достаточную длину. В пакле не должны содержаться какие-либо примеси или древесина, которая не позволит полноценно обеспечивать изоляцию, что вызовет протекание трубы в местах соединений;
При заделывании раструба смесью асбестоцемента, первым делом в раструб вводят предварительно просмоленную и свернутую в жгут пеньковую прядь;
Важно: толщина жгута должна немного превышать ширину раструбной щели.
Жгут уплотняют (законопачивают) в зазоре раструба трубы из чугуна с помощью молотка и конопатки, следя за тем, чтобы прядь на 30 мм не доходила до конца раструба;
Асбестоцементная смесь готовится путем перемешивания 70% массы портландцемента марки 400 и выше с 30% массы асбестового волокна (сорт – 4 или выше). Приблизительно за 30-40 минут до применения смесь увлажняют, добавляя в нее воду, составляющую 10-12% по отношению к всей массе сухой смеси;
Другим способом заделки является использование расширяющегося водонепроницаемого цемента. В данном случае законопачивание раструба выполняют аналогично первому способу, но необходимо обращать внимание на правильность центровки труб, непосредственно влияющую на прочность заделки. Кроме того, цементный раствор следует готовить в количестве, которое будет использовано на протяжении 3-5 минут.
Важно: при приготовлении раствора во втором способе добавляют воду, масса которой составляет 55-65% массы цемента.
