Геометрические искажения

В плоских мониторах (дисплеях), таких как жидкокристалические панели, где для каждого элемента изображения отведено строго определенное место, нет геометрических искажений, связанных с несовершенством электроники генераторов разверток. Но в CRT-мониторах, как и у бытовых телевизоров, существует проблема геометрических искажений, которая всегда была головной болью разработчиков. Правда, телевизионную картинку мы наблюдаем издали, поэтому нам хватает заводских настроек, которые в большинстве случаев удовлетворяют зрителей, а вот изображение на экране монитора приходится разглядывать в упор. Тут даже ничтожные с точки зрения телезрителя искажения болезненно воспринимаются пользователем. Поэтому в мониторах всегда присутствуют регуляторы, с помощью которых можно настроить изображение на экране как можно ближе к идеалу. Геометрические искажения, о которых идет сейчас речь, появляются оттого, что параметры реальных электронных аналоговых компонентов, к сожалению, не могут иметь стабильные характеристики, как у цифровых компонентов. Даже у кинескопов, технология которых давно отработана, наблюдаются серьезные отклонения в геометрии. Например отклонение даже на долю градуса оси электронной пушки от заданного параметра приводит к значительным искажениям на экране. А такие компоненты, как отклоняющая система и строчный трансформатор, которые содержат сотни витков медной проволоки, не могут быть абсолютно одинаковы, как микросхемы. Для устранения наиболее "популярных" искажений на экране в электронную схему монитора с вакуумным кинескопом всегда вводятся элементы, компенсирующие недостатки, присущие реальным комплектующим изделиям. В старых мониторах с аналоговым управлением большинство геометрических искажений удалялись на заводе в процессе настройки. При эксплуатации же пользователю дозволялось регулировать только несколько параметров, таких как положение и размеры изображения по горизонтали и вертикали, и, возможно, геометрические искажения типа "подушка". Такое положение объяснялось тем, что каждый дополнительный регулятор — это значительное увеличение цены устройства. Поэтому для регулировки геометрических искажений, которые появлялись с течением времени, приходилось открывать корпус монитора и заниматься сложной настройкой под напряжением. Кстати, такая операция сопряжена со значительным риском поражения высоким напряжением, поэтому может выполняться только квалифицированным специалистом. Кроме того, требуется опыт работы по настройке мониторов, в противном случае неопытный человек может сделать качество изображения даже хуже, чем было до этого. С развитием технологий и внедрением цифровой схемотехники в электронику монитора появилась возможность разрешить регулировать большое количество геометрических параметров изображения самому пользователю. Правда, это привело к тому, что для выбора параметра, который надо регулировать, стало требоваться сложное меню. Соответственно, к монитору начали прикладываться довольно толстые инструкции по эксплуатации. Далее на примере монитора PHILIPS 105MB объясняются способы коррекции геометрических искажений.

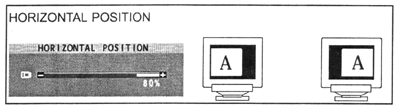

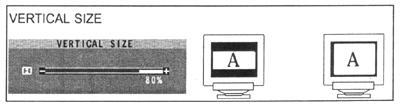

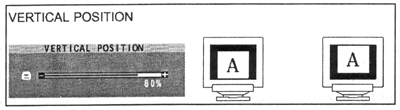

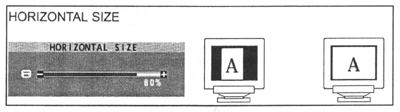

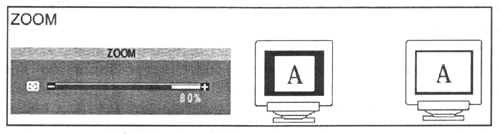

Для смещения всего изображения по вертикали и горизонтали без изменения его размеров служат регуляторы. Этими регулировками приходится пользоваться, когда настройка монитора в операционной системе Windows или Linux по умолчанию приводит к смещению изображения при изменении величины разрешения. До этого окна можно добраться через окно Панель управления, щелкнув мышью на кнопке Дополнительно вкладки Настройка окна Свойства: экран. Для компенсации геометрических искажений типа "подушка", "параллелорамм" и пр., вызванных неидеальностью элементов электронной схемы, также применяются регуляторы. Заметим, что в наиболее "древних" мониторах эти регуляторы доступны через отверстия в задней стенке монитора или вообще отсутствуют. В последнем случае регулировка иногда возможна с помощью постоянных-магнитов, одетых на горловину кинескопа. Так как "на глаз" исправить геометрические искажения неискушенному пользователю весьма нелегко, то пользуются специальными тестовыми программами, которые создают на экране тестовые картинки. Наиболее популярная программа — это Nokia Monitor Test (файл NTEST.EXE), с помощью которой можно настроить большинство цветовых и геометрических параметров монитора, а также протестировать его работу. Изображения в нижней части картинки в виде маленьких экранов — это кнопки вызова различных тестов. При покупке монитора наиболее правильно протестировать его с помощью программы Nokia Monitor Test. Если продавец возражает против этого, то, скорее всего, данный монитор имеет дефект, который проявится уже в процессе работы, когда пользователь захочет либо изменить разрешение монитора, либо начать использовать программу, не входящую в комплект Windows и Microsoft Office.

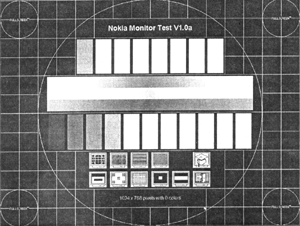

Геометрические искажения легко обнаруживают по испытательной таблице, измеряя стороны прямоугольника. Причиной искажения геометрических размеров может быть нелинейность развертки, которую проверяют с помощью осциллографа. [2]

Геометрические искажения ( рис. 3) проявляются в нарушении параллельности или перпендикулярности прямых линий таблицы, а также в их искривлении. Геометрические искажения вызываются в основном дефектами отклоняющей системы - ОС ( ФОС) и наиболее заметны на рамке таблицы и на ее центральной окружности. [3]

Геометрические искажения заключаются в нарушении параллельности или перпендикулярности прямых линий и их искривлении. [5]

Искажения растра 26.

Геометрические искажения, выражающиеся в нарушении формы растра, возникают в результате влияния формы колбы приемной трубки на отклонение луча, а также из-за влияния фокусирующих и отклоняющих систем. [6]

Геометрические искажения, возникающие при нарушении условия (11.236), заключаются в том, что трехмерное изображение, наблюдаемое зрителем, оказывается сжатым или растянутым по глубине пространства. [7]

Геометрические искажения в голографическом кинематографе могут быть обусловлены сильной дисторсией сверхсветосильных объективов, применяемых для передачи объема. [8]

Геометрические искажения, возникающие в результате исключения части строк из кадра, могут быть значительно уменьшены, если сигнал изображения каждой строки выходного кадра будет содержать информацию предыдущей и последующей строк входного кадра. Этот процесс называется интерполяцией строк и осуществляется путем формирования суммарного сигнала от двух соседних строк. Первая, предшествующая строка задерживается во времени так, чтобы амплитуды сигналов от обеих строк складывались, при этом амплитуда сигнала обратно пропорциональна расстоянию до соответствующей строки. Затем суммарный сигнал уменьшается вдвое, в результате чего получается сигнал интерполированной строки. [9]

Геометрические искажения растра.

Геометрические искажения возникают при развертке луча в кинескопе и проявляются в искривлении горизонтальных и вертикальных линий, имеющихся в оригинале изображения. [10]

Геометрические искажения растра проявляются в виде искривления прямых линий и нарушения прямоугольное растра и зависят от качества отклоняющей системы. [11]

Геометрические искажения растра при работе от асинхронной сети - это искажения, вызванные перемещением горизонтальных и искривлением вертикальных линий растра во времени, из-за различия частоты питающего напряжения и частоты полей телевизионного сигнала. [1]

Геометрические искажения растра проявляются в искривлении квадратов сетчатого поля в различных участках растра. [2]

Геометрические искажения растра определяются отклонением формы растра от правильного прямоугольника, полностью видимого при номинальном размере изображения. Вызываются они в основном несовершенством отклоняющей системы и проявляются в нарушении параллельности или перпендикулярности прямых линий изображения и их искривления. Принято различать геометрические искажения следующих типов: бочка, подушка, трапеция, параллелограмм. [3]

Геометрические искажения растра - искривление прямых вертикальных и горизонтальных линий - вызываются неисправностями отклоняющей системы или кинескопа. Эти искажения имеются всегда, но не должны превышать 2 - 3 % ( об определении величины геометрических искажений, см. гл. При большей величине геометрических искажений необходимо заменить отклоняющую систему. [4]

К измерению нелинейных искажений развертки.

Геометрические искажения растра не нарушают линейность развертки: либо направления движения луча по строкам и по кадрам не перпендикулярны, как при искажениях типа параллелограмм, либо по какому-то закону изменяется размах отклонения луча, как при других геометрических искажениях. Однако при некоторых неисправностях нарушается линейность развертки, и луч приобретает неравномерность движения по экрану. Строго говоря, идеальной линейной развертки не бывает, она всегда немного нелинейна. [5]

Дифференциальные геометрические искажения нормировать весьма трудно, и допустимая их величина в значительной степени зависит от характера самого изображения. [6]

Геометрические искажения растра при работе от асинхронной сети - это искажения, вызванные перемещением горизонтальных и искривлением вертикальных линий растра во времени, из-за различия частоты питающего напряжения и частоты полей телевизионного сигнала. [7]

Иллюстрация возникновения подушкообразных искажений.

Геометрические искажения растра типа подушка характерны как для черно-белых, так и для цветных кинескопов с большим углом отклонения лучей и относительно плоским экраном. Причины возникновения таких искажений поясняются рис. 4.22 а. Это приводит к вытягиванию растра на периферии, особенно по углам. Фигура искаженного таким образом растра напоминает подушку. [8]

Геометрические искажения радиационного изображения характеризуют отклонение формы преобразованного выходного изображения от формы соответствующего элемента исходного радиационного изображения. [9]

Геометрические искажения типа бочки и подушки ( рис. 46) вызываются неправильной формой строчных или кадровых отклоняющих катушек ( см. рис. 26), типа параллелограмма - их невзаимно-перпендикулярным, расположением, а типа трапеции тг - их межвитковым замыканием. Искажения устраняются заменой, или ремонтом ОС или ФОС. С заменой не следует спешить, так как в любой ОС и ФОС согласно техническим условиям допускается определенный процент геометрических искажений. [10]

Геометрические искажения радиационного изображения характеризуют отклонение формы преобразованного выходного изображения от формы соответствующего элемента исходного радиационного изображения. [11]

Геометрические искажения телевизионного изображения обычно вызываются нелинейностью развертки. Как в передающей камере, так и в кинескопе электронный луч должен двигаться с одинаковой горизонтальной скоростью в поле изображения в течение прямого хода горизонтальной развертки и с одинаковой вертикальной скоростью в течение активного периода вертикальной развертки. Отступления от равномерности развертки искажают размер и форму изображения. Такие искажения особенно заметны в легко опознаваемых геометрических фигурах. Круги, например, выглядят, как овалы или имеющими горбы. Чем больше отступления от линейности, тем более неприятными и сильными становятся вызываемые этим искажения. Перемещение людей или предметов с одного участка экрана кинескопа па другой делает эти искажения еще более заметными из-за заметных изменений размеров и формы. [12]

Геометрические искажения радиационного изображения характеризуют отклонение формы преобразованного выходного изображения от формы соответствующего элемента исходного радиационного изображения. [13]

Понятие геометрические искажения характеризует степень подобия формы воспроизводимых объектов изображения форме передаваемой сцены. Геометрические искажения определяются срезанием краев или углов передаваемой сцены ( размер изображения); степенью постоянства горизонтальных и вертикальных пропорций предметов, когда они появляются в различных частях экрана ( линейность), и другими деформациями, когда прямые линии сцены появляются на изображении кривыми, волнистыми или ломаными. [1]

Различают геометрические искажения формы и положения элементов антенны, влияющие на чувствительность и усиление антенны ( апертурные) и на погрешности наведения. [2]

Зависимость геометрических искажений от характеристик узлов телевизора приведена в табл. 4 приложения. [3]

Коррекция геометрических искажений осуществляется с помощью управления диодным модулятором в выходном каскаде строчной развертки управляющими импульсами переменной длительности. Длительность управляющих импульсов изменяется по параболическому закону. Управляющее параболическое напряжение кадровой частоты формируется микросхемой из напряжения кадровой развертки. [4]

Коррекция геометрических искажений по вертикали типа подушка осуществляется путем модуляции напряжения источника питания оконечного каскада строчной развертки параболическим сигналом с частотой полей. [5]

Коррекция геометрических искажений изображения производится динамической схемой коррекции, так как применение для этой цели постоянных магнитов, по аналогии с черно-белыми телевизорами, приводит к нарушению чистоты цвета и нарушению сведения лучей кинескопа. В ней используется трансформатор ЗТр2 типа ТК-90ЛЦ2 с насыщающимся ферритовым сердечником. [6]

Возможные геометрические искажения. а - трапеция. б - параллелограмм. в - бочка. г - подушка.

Отсутствие геометрических искажений изображения проверяют визуально. [7]

Коррекция геометрических искажений растра осуществляется с помощыр управления диодным модулятором в выходном каскаде строчной развертки импульсами переменной длительности. [8]

Чем вызываются геометрические искажения растра. [9]

При коррекции геометрических искажений в изображении применяются пространственные преобразования, с помощью которых устраняются геометрические искажения или обеспечивается возможно более точное совмещение изображений относительно друг друга. [10]

Для устранения геометрических искажений, возникающих в широкоугольных кинескопах, отклоняющие токи строчной частоты необходимо модулировать параболическим током кадровой частоты, а отклоняющие токи кадровой частоты - параболическим током строчной частоты. Первичная обмотка трансформатора AR4 - T1 ( выводы 2 и 5) подключена через резистор AR4 - R3 параллельно выводам 10 и / / обмотки ТВС, а вторичная ( выводы 3 и 4) через регулятор фазы AR4 - L1 соединена последовательно с кадровыми отклоняющими катушками. [11]

Для определения геометрических искажений используются испытательные таблицы, имеющие в своем составе известные геометрические фигуры, например квадрат или круг, по искажениям которых легко определить нарушение геометрии изображения. Универсальные испытательные таблицы УЭИТ и ТИТ-0249 имеют пересекающиеся горизонтальные и вертикальные линии, позволяющие оценивать соотношение сторон ( формат изображения), нелинейность по вертикали и по горизонтали и искажения формы изображения. В состав ТИТ-0249 также входит круг, который позволяет легко определить наличие нелинейных искажений по его яйцевидной форме или форме эллипса. Кроме универсальных испытательных таблиц, для оценки правильности геометрии используются испытательные изображения сетчатого и шахматного полей, сигналы которых вырабатывают испытательные генераторы. [12]

Для компенсации геометрических искажений типа подушка на базу транзистора VT4 с контакта 5 разъема Х8а через резистор R18 подается напряжение параболической формы кадровой частоты. В результате осуществляется амплитудная модуляция выходного напряжения стабилизатора указанным напряжением. [13]

Устройство коррекции геометрических искажений растра предварительно настраивают сердечником катушки L при среднем положении движка резистора i.27 по максимальной амплитуде напряжения на конденсаторе Cig. [14]

Линейность изображения и геометрические искажения определяются и рассчитываются по квадратам таблицы. [1]

Нелинейность развертки и геометрические искажения растра определяют по изображению шахматного или сетчатого поля, полученного на экране при подаче на вход телевизора модулированного сигнала от специального генератора. В отсутствие такого генератора приходится ограничиться изображением испытательной таблицы. При этом точность опеределения искажений для любительских целей вполне приемлема. [2]

Как осуществляется коррекция геометрических искажений изображения по горизонтали, по вертикали. [3]

Указанная методика измерения геометрических искажений разверток также является упрощенной. [4]

Дополнительные параметры ферритов IV группы.| Температурный коэффициент начальной магнитной проницаемости ферритов IV группы.| Зависимость магнитной проницаемости.

Для трансформаторов коррекции геометрических искажений телевизионного изображения необходимы сердечники, у которых магнитная проницаемость изменяется в широких пределах по определенному закону в зависимости от намагничивающего поля. [5]

Проверка нркчсти и ь. онтраемногти.

Нужно помнить, что геометрические искажения пншны с используемым разрешением экрана, поэтому проверки и настройки, проведенные при одном каком то определенном разрешении, не гараптирукл получения такого же результата и для другого разрешении. Из этого следует, что для полной настройки монитора, ее нужно проводить при различных используемых разрешениях, помня при этом, что наиболее важными являются результаты, полученные при рабочем разрешении. [6]

Наиболее объективным методом оценки геометрических искажений ( а также нелинейных, см. ниже) является фотографирование таблицы с экрана телевизора с дальнейшими измерениями и подсчетами искажений по фотографии. [7]

Первый показатель является мерой геометрических искажений растра, второй характеризует его мелкомасштабную неравномерность. При разработке устройств вывода изображений следует учитывать, что растр может иметь слабые геометрические искажения и быть совершенно не пригодным к работе из-за мелкомасштабной неравномерности. [8]

В цветном телевизоре коррекция подушкообразных геометрических Искажений растра не может осуществляться, как в черно-белых телевизорах, при помощи регулируемых постоянных магнитов, размещенных на отклоняющей системе, поскольку при такой коррекции нарушается чистота цвета одноцветных растров и ухудшается сведение лучей. [9]

Вопросы, связанные с геометрическими искажениями растра, а также сведением, подробно рассматриваются далее, в разд. [10]

http://zoom.cnews.ru/publication/item/459

Практика: Как правильно настроить ЭЛТ-монитор

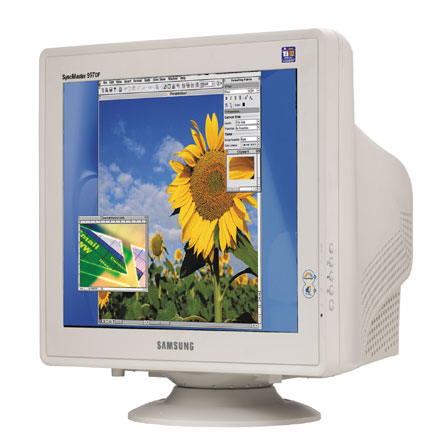

Несмотря на растущее количество предложений ЖК-панелей, старые добрые мониторы на электронно-лучевых трубках (ЭЛТ) пока еще составляют значительную долю как офисных, так и домашних устройств отображения информации, да и продается их все еще довольно много. Для их успешной эксплуатации пользователь должен правильно настроить свой монитор применительно к кругу решаемых задач. Сегодня мы рассмотрим проблемы, связанные с настройкой геометрии изображения и условий эксплуатации ЭЛТ-монитора, а второй материал посвятим настройке цветности изображения и устранению муара.

Версия для печати

В прессе, и просто среди владельцев компьютеров циркулируют различные мнения о важности для пользователя того или иного компонента компьютера. Конечно, роли быстрого процессора или емкого жесткого диска никто не отрицает. Но, по нашему глубокому убеждению, при каждодневной работе с компьютером набольшее влияние на производительность труда и комфорт пользователя оказывает монитор. Неоспоримым фактом является то, что плохой или неверно настроенный монитор может стать причиной преждевременной усталости, приступов головной боли и нарушения остроты зрения.
