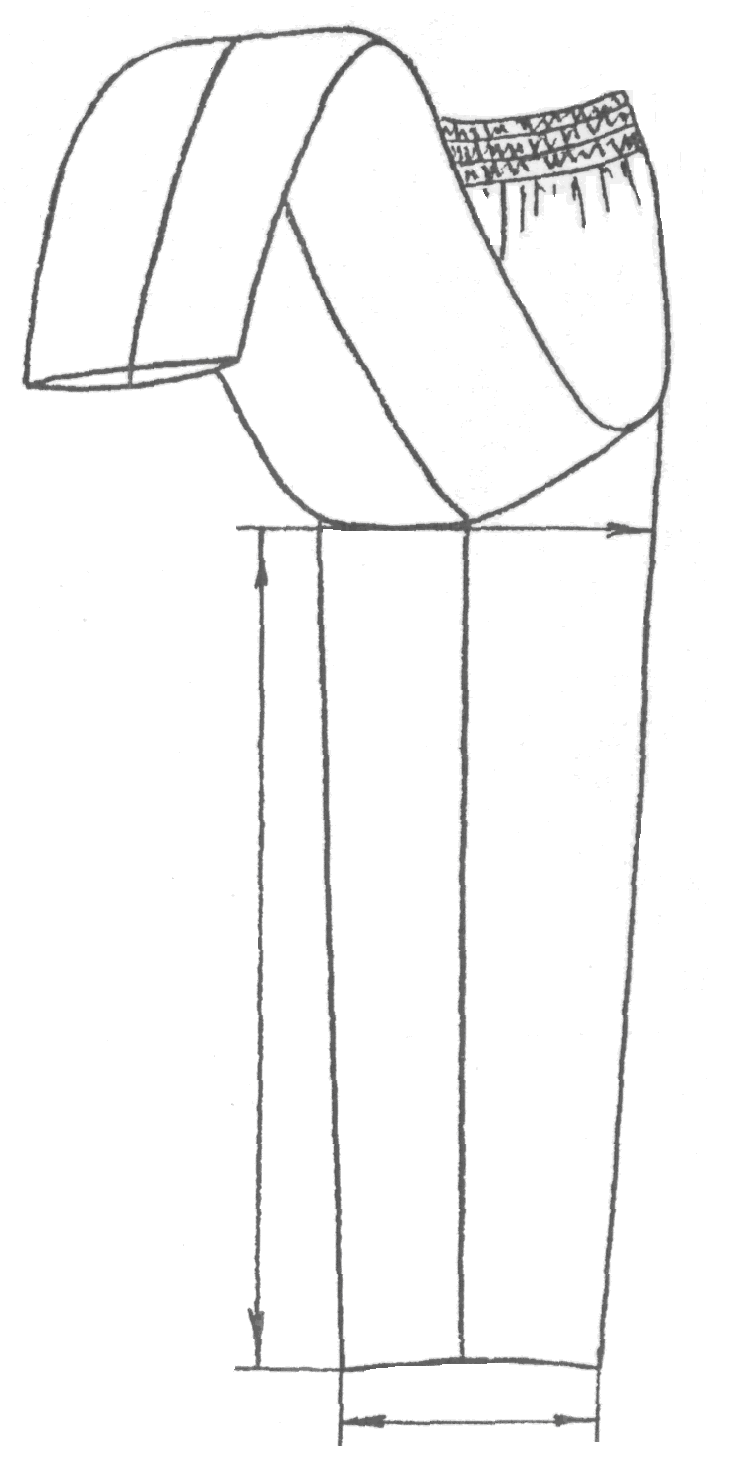

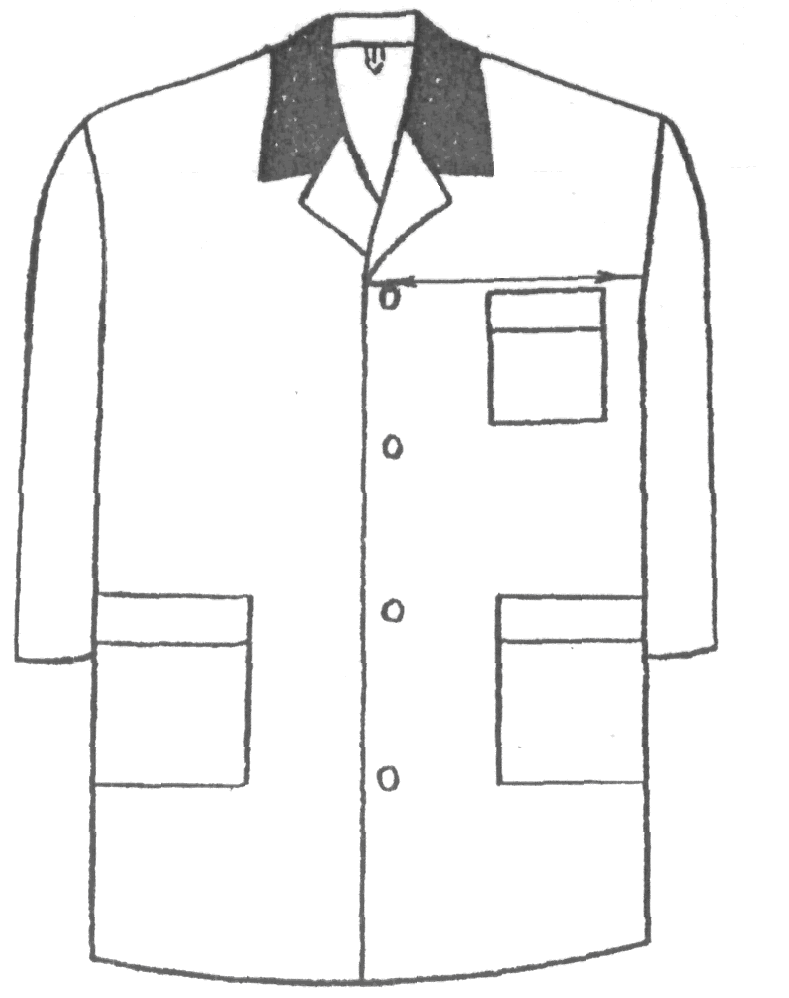

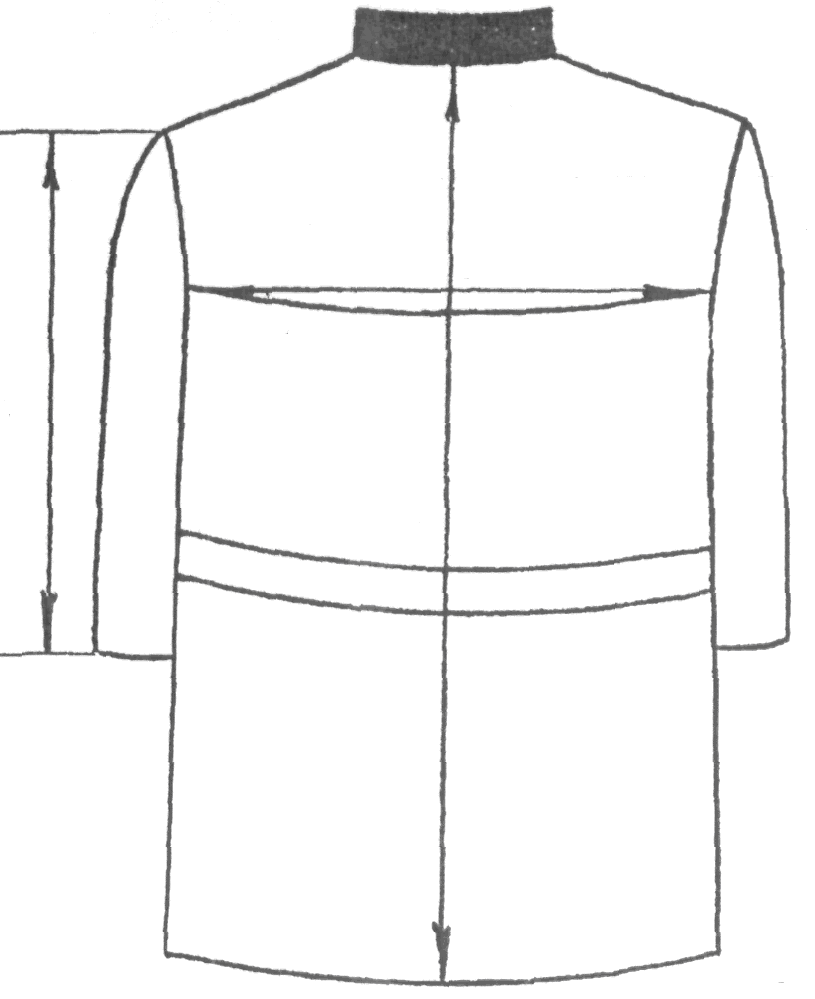

- •Технічний рисунок зразка моделі чоловічого медичного костюма розмір 176 – 100 – 88
- •Опис художньо-технічного оформлення зразка моделі
- •Специфікація лекал та деталей крою чоловічого медичного костюма базових розмірних показників 176 – 100 – 88
- •Витрати основних і допоміжних матеріалів на зразок моделі, розмірні показники якої 176 – 100 – 88
- •Конфекційна карта

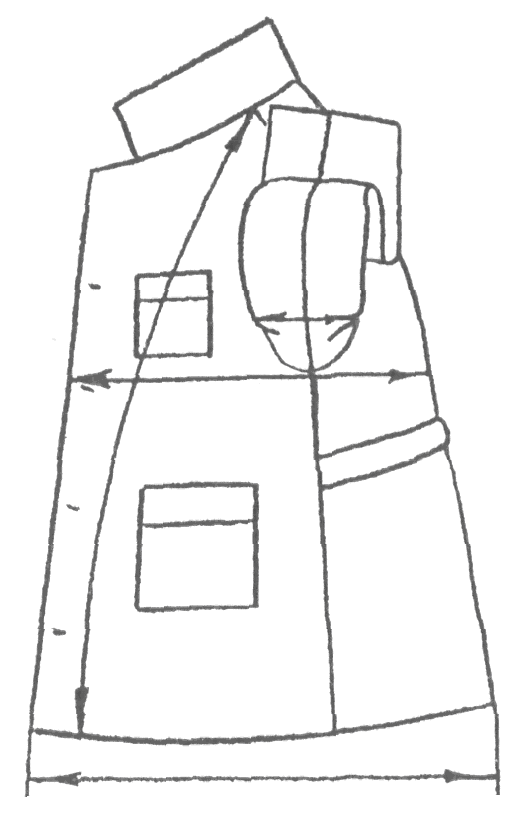

Специфікація лекал та деталей крою чоловічого медичного костюма базових розмірних показників 176 – 100 – 88
Найменування деталей виробу і матеріалів |
Кількість, штук |
Код деталей |
|
лекал |
деталей |
||
1 |
2 |
3 |
4 |
Спинка |
1 |
1 |
|
Кокетка спинки |
1 |
1 |
|
Пілочка |
1 |
2 |
|
Рукав |
1 |
2 |
|
Верхній комір |
1 |
1 |
|
Нижній комір |
1 |
1 |
|
Кишеня нагрудна |
1 |
1 |
|
Листочка нагрудної кишені
|
1 |
1 |
|
Кишеня бічна куртки
|
1 |
2 |
|
Хлястик |
1 |
1 |
|
Передня частина штанів
|
1 |
2 |
|
Задня частина штанів
|
1 |
2 |
|
Пояс штанів |
2 |
2 |
|
Всього: |
14 |
19 |
|
Таблиця вимірів виробу в готовому вигляді
Вид виробу: чоловічий медичний костюм
Номер повнотної групи: друга
Вікова група: необмежена
Найменування місця вимірювання |
Виміри на лекалах, см |
Припуски, см |
Виміри в готовому вигляді, см |
Граничне відхилення від номінального розміру в виробі, см |
1 |
2 |
3 |
4 |
5 |
Ширина спинки під проймою |
71,5 |
1 |
70 |
0,5 |
Ширина кокетки спинки |
55 |
1 |
53 |
0,5 |
Ширина спинки по низу |
72 |
1 |
70 |
0,5 |
Ширина пілочки під проймою |
35,3 |
по бічному 1см |
34 |
0,3 |
Ширина пілочки по низу |
35,3 |
по бічному 1см |
34 |
0,3 |
Ширина рукава |
54 |
1см |
52 |
0,5 |
Ширина передньої половинки штанів |
36 |
1см |
34 |
0,5 |
Ширина задньої половинки штанів |
44 |
1см |
42 |
0,5 |
