6. Гидравлический расчет внутреннего газопровода низкого давления

для жилого дома

Расчетный перепад давления газа:

Расчетный расход газа:

где n – количество однотипных приборов, шт.;

q – номинальный расход газа, м3/час

для ВПГ q = 2.1 м3/час

для ПГ4 q = 0,6 м3/час

К – коэффициент одновременности

Таблица 7. Гидравлический расчет внутреннего газопровода жилого дома

№	№ участка	К		l, м				dнxs
1	2	3	4	5	6	7		8		9
1	1-2	0,7	0,42	1,1	7,3	7,4		21,3*2,8		8,954
2	2-3	0,7	4,2	6,2		7,4		21,3*2,8		56,5
3	3-4	0,56	6,72	2,8		3,5		26,8*2,8		12,07
4	4-5	0,48	8,64	2,8		2		33,5*3,2		68,9
5	5-6	0,345	12,42	6,8		3,5		33,5*3,2		29,3
6	6-7	0,345	18,63	3,2		3,5		38*3,0		13,79
							189,5		350Па

7. Гидравлический расчет газопровода среднего давления.

Принимаем расходы газа на бани, хлебозавод, котельные (в контрольной работе по газоснабжению проводились расчеты расходов на коммунально-бытовые нужды);

Qбани = 50м3/час;

Qхз = 65 м3/час;

Qкот = 1200 м3/час.

1. Для учета потерь давления в местных сопротивлениях определяем расчетную длину каждого участка;

2. За начальное давление на участке АГРС-1 принимаем абсолютное давление после АГРС Р₁ = 0,47 МПа, выбираем расчетную ветвь.

3. Определяем расчетную длину (длину расчетной ветви) l_р.

4. Определяем расчетный расход Q_р.

5. Рассчитываем разность квадратов давлений:

6. Подбираем диаметр по номограмме по известным Q_р, l_р и

7. Для принятого диаметра принимаем действительную разность давлений , кПа².

8. Рассчитываем конечное давление на участке по формулам:

где l - длина участка;

Устанавливаем расчетную ветвь - участок АГРС – Б1:

,

м.

Рассчитываем расход газа на участке АГРС-1:

,

м³/ч.

Вычисляем разность квадратов давлений:

,

Определяем диаметр трубопровода

D = 219×6 мм.

Для выбранного диаметра определяем действительную разность квадратов давлений:

.

Рассчитываем конечное давление на участке АГРС-1:

,

.

Определяем скорость движения газа в трубопроводе высокого давления:

,

где ,

;

№ уч-ка	Расход газа	Диаметр	Длина, м		Давление, кПа		Скорость
АГРС-1	3030,87	219*6	4500	4950	470	443,34607		10,22
1-ГРП2	670,31	70*3	500	550	443,34	429,556871		16,20
1-2	2360,56	133*4	480	528	443,34	426,263247		17,75
2-Б2	1200	76*3	380	418	426,26	370,53211		19,96
2-3	1160,56	89*3	720	792	426,26	373,187642		14,93
3-ГРП1	1045,56	108*4	450	495	373,18	347,420225		16,86
3-3а	115	57*3	30	33	373,18	364,611327		15,0
3а-Б3	65	57*3	360	396	364,61	362,401775		11,29
3а-4	50	57*3	370	407	364,61	362,340244		22,08

Н омограмма для определения потерь давлении в газопроводах низкого давления (до 5 кПа). Природный газ ρ = 0,73 кг/м³, ν = 14,3 -10⁶ м²/с

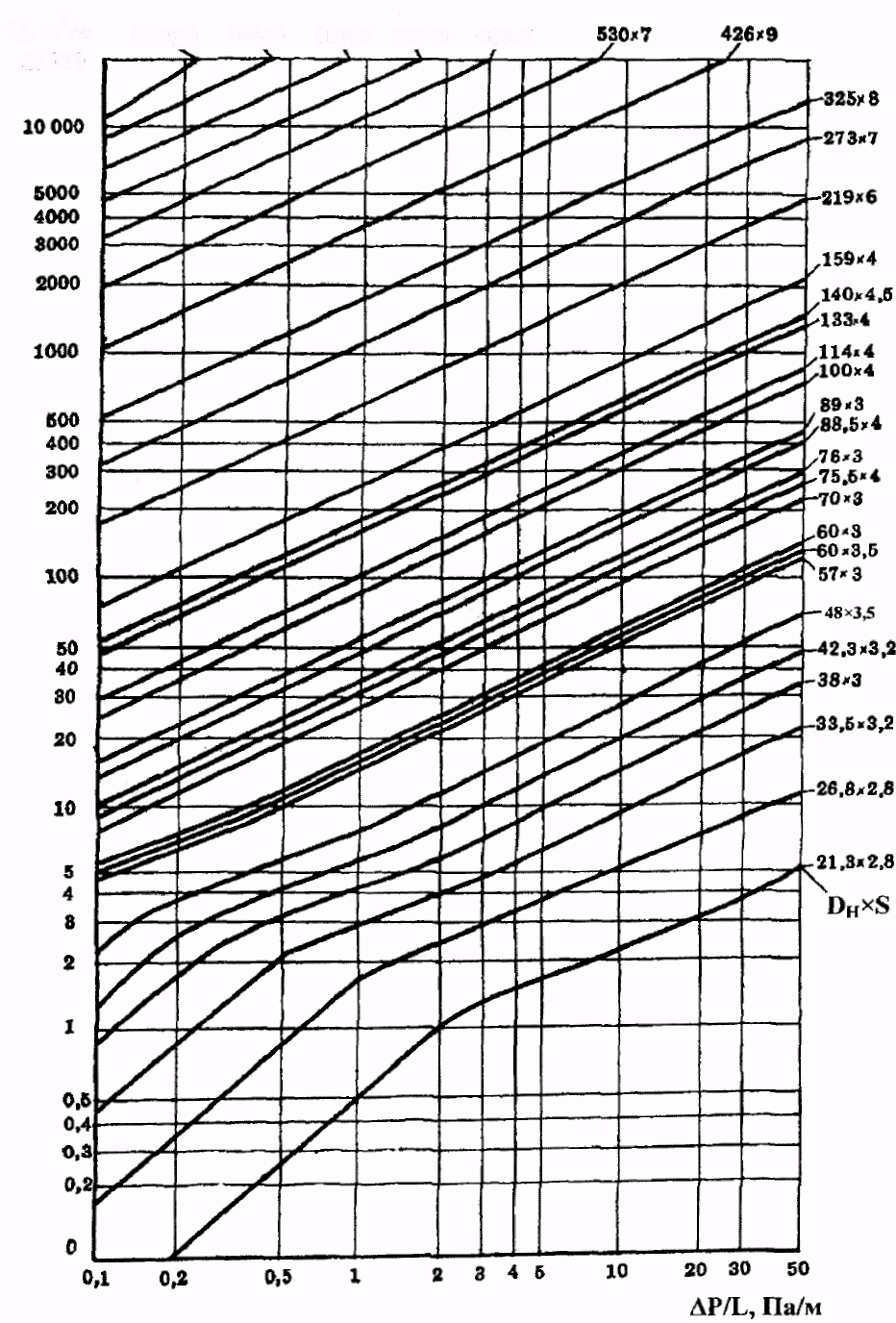

Номограмма для определения потерь давления в стальных газопроводах среднего и высокого давления (до 1,2 МПа). Природный газ с параметрами ρ = 0,73 кг/м³,

ν = 14,3 -10⁶ м²/с
