1. Комплект індикаторів вибухових речовин. Склад та призначення індикаторів, методика їх використання. Правила техніки безпеки під час роботи з індикаторами вибухових речовин.

ACRO-SET

Новітня розробка ACRO-SET-самий компактний і простий у використанні з усіх відомих детекторів ВВ. Він складається з двох тестерів у формі ручки і призначений для експрес-аналізу проб на наявність ВВ .Низька вартість і одноразовість використання дозволяє забезпечити комплектом ACRO-SET - одночасно велику кількість осіб, відповідальних за безпеку на заходах і в місцях з великим скупченням людей і об'єктів. Протягом 30 секунд прилад здатний виявити та ідентифікувати повний діапазон видів ВВ за їх слідові кількості і поверхнях упаковок, на одязі і руках людини, а також на підозрілі об'єкти . Комплект ACRO - SET застосовується в системах транспортної безпеки: водних, сухопутних і повітряних; на митних терміналах і прикордонних пропускних пунктах, у місцях обороту вантажів і поштових відправлень; в поліцейських підрозділах; збройних силах і спецпідрозділах перший реагування; в приватних фірмах безпеки та охорони - скрізь, де необхідна швидка і надійна перевірка підозрілих предметів та об'єктів.  Комплект ACRO SET-складається з двох приладів ACRO-NET and ACRO-PET:  • ACRO-NET здатний ідентифікувати повний діапазон видів ВВ використовуються як у збройних сілax так і в цивільній промисловості, типу: TNT, RDX, C4, PETN, SEMTEX, Dynamite основанниx на солях нітрату, і т.д

• ACRO-PET - перший у своєму роді ідентифікатор ВВ, ефективно застосовується у виявленні ТАTР та інших речовин заснованих на Peroxide IEDs. Він легкий, зручний і дає миттєві результати, навіть коли кількість ВВ мізерно мало  Переваги:  • Доступна ціна.

• Надійність.

• Миттєве реагування.

• Компактність.

• Висока чутливість.

• Простий і зручний у застосуванні.

E-3500

E 3500 - портативний детектор нового покоління, вироблений фірмою Control Screening (Канада), є продовженням низки вже зарекомендували по всьому світу детекторів GC-IMS, NDS і EVD. E3500 - перший у світі детектор вибухових речовин, який став використовувати в роботі ефект Люмінол хемілюмінесценції (Chemilumina). E3500 - єдине портативний пристрій, здатний до виявлення всіх вибухових речовин, включаючи ICAO taggants, військові пластиди та TATP. При цьому в приладі на не використовується газ-носій і радіоактивне джерело. Детектор забезпечує надзвичайно швидке і стійке виявлення вибухових речовин з дуже високою селективністю і стійкістю до вологості або проблем забруднення.E3500 виявляє сліди речовин і парів, враховуючи необхідність неруйнівного контролю багажу, пошти, транспортних засобів, документів і контейнерів. E3500 легкий і зручний у використанні, в приладі застосовується два види виявлення ВВ: пароподібних - забір повітря безпосередньо через повітрозабірник; твердих часток - за допомогою металевих екранів, що входять в комплектацію приладу. Можливість подвійного підходу до питання виявлення ВВ дозволяє користувачам вибрати найбільш підходящий метод здійснення вибірки. Швидкість видачі результату вимірюється в секундах. Всі результати відображаються на LCD - екрані в графічному і числовому форматі. E 3500 довів свою здатність до виявлення пластикових і пароподібні ВВ, даючи при цьому ясні результати, яким Ви можете довіряти. Люмінол хемілюмінесценція (ASTMEPA) - стандартний метод для атмосферного моніторингу діоксиду азоту.

E3500 може виявити ультрамалі сліди ВВ (менше нанограма) C-4, TNT, Динаміт, PETN, Semtex, EGDN, DMNB, RDX, ANFO, Amonium Nitrate, Urea Nitrate, Nitroglycerine і TATP, з низьким рівнем помилкового спрацьовування. Пристосований до роботи при різних влажностях та умови навколишнього середовища. E3500 повністю автономний, легкий (менше 3 кг), повний комплект поставляється в ударозащіщенном валізі для перенесення, і готовий до застосування в будь-який момент і в будь-якому місці.

E3500 на відміну від інших детекторів не містить радіоактивних ізотопів або джерел радіації і безпечний для персоналу та оточуючих.

E3500 готовий до використання протягом тридцяти секунд від моменту включення.У разі необхідності чищення займає лише кілька секунд. Прилад має можливість аналізу пароподібних і твердих частинок вибухових речовин. Вибірка речовини та встановлення способу аналіз виробляються простим натисненням кнопки.Результати відображаються на "легкому для сприйняття" LCD-екрані, що робить E 3500 ідеальним для нетехнічного персоналу.

E3500 ідеально підходить для застосування:

Поліцейськими і вибухотехнічна служба;

У пунктах перетину кордону;

У військових цілях;

У морських портах і транспортних судах;

При криміналістичних дослідженнях;

У посольствах і консульствах;

У поштових відділеннях;

Службами безпеки;

У виправних установах;

На залізницях, міському наземному транспорті і метро;

В аеропортах ... І скрізь де це необхідно.

Технічні характеристики:

Принцип роботи Люмінол хемілюмінесценція. Без використання радіоактивних ізотопів або джерел радіації. Метод відбору проб Два методи: відбір парів і частинок речовини. Виявлені речовини Більшість вибухових речовин військового і цивільного призначення (C4, TNT, Nitroglycerin, Dynamite, PETM, Semtex, RDX, ANFO, ICAO Taggants, (DMNB, EGDN, o-MNT, p-MNT), Urea nitrate і TATP). Час аналізу Відбір проби: 5-30 секунд (за вибором користувача). Аналіз проби: протягом 15 секунд. Газ-носій, радіоактивне джерело Не потрібні. Управління Клавіші включення, допоміжна клавіатура, регулювання гучності сигналу і перемикач пар / тверді частинки. Індикація світлодіодна індикація, 4 х 20 LCD екран. Харчування 1аккумулятор 12 вольт (2 акумулятора в комплекті), адаптер AC на 12 вольт. Робочі температури Використання при температурах від 0 ° С до +55 ° С.Зберігання при температурах від 0 ° С до +65 ° С. Звукова сигналізація Звуковий сигнал, навушники. Зберігання звітів База даних в приладі на 1000 звітів (циклічна), RS-232 порт для роботи з ПЕОМ. Вага Детектор: вага-3 кг, розміри (ДхШхВ)-51х14х11 см. У укладанні для транспортування: вага - 12 кг, розміри (ДхШхВ)-57х26х39 см. Вага Детектор: вага-3 кг, розміри (ДхШхВ)-51х14х11 см. У укладанні для транспортування: вага - 12 кг, розміри (ДхШхВ)-57х26х39 см. Гарантія 1 рік.

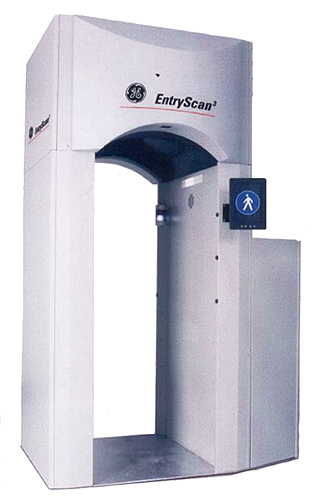

EntryScan3 Єдиний в світі арочний детектор з універсальним одночасним виявленнямпозитивних і негативних іонів, здатний за лічені секунди розпізнати спектрзаборонених вибухових і наркотичних речовин....

Сфери застосування      •Аеропорти      •Митні та прикордонні термінали      •Військові об'єкти      •Посольства      •Урядові установи      •Ядерні об'єкти      •Склади пального      •Комунальні об'єкти      •Тюрми      •Заходи підвищеного ризику

Переваги запатентованої технології ITMS. Запатентована технологія спектрометра іонної рухливості і іонної пасткою (ITMS ®) компанії GE Ion Track дозволяє швидше і точніше розпізнавати більш широкий діапазон речовин. Детектори ITMS збільшують ефективність іонізації, що є основним чинником, що визначає чутливість виявлення. Завдяки конструкції пастки і мембрани, технологія ITMS прекрасно працює в запорошених і вологих середовищах і на ділянках з інтенсивним рухом, забезпечуючи безпомилкову роботу навіть в складних реальних умовах. Детальний опис технології ITMS та її переваг дивіться технічну додатку "ITMS: наукове обгрунтування технології". Передова технологія збору проб Запатентована система збору проб EntryScan3 використовує природний конвекційний потік повітря, що утворюється навколо тіла людини .* Це робить непотрібним нагнітання повітря за допомогою вентиляторів, які змішують проби з різними домішками, брудом і пилом, тому система EntryScan3 дозволяє отримати більш чисті проби, що підвищує чутливість виявлення . Використання меншої кількості рухомих деталей зменшує шум, знижує вагу системи, підвищує її надійність і термін служби. На оптичних шлірен-фотографіях видно, що всі випари й частки, що випускаються людиною, потрапляють в конвекційний потік, що виникає навколо тіла людини і рухається вгору зі швидкістю близько 0,5 м / с. Простий, але дуже ефективний метод дослідження конвекційного потоку навколо тіла людини спочатку використовувався для вивчення забруднення людиною операційних і "чистих кімнат". Результати цих досліджень, проведених Лабораторією динаміки газів в університеті штату Пенсільванія, США, використовуються зараз в технології ITMS для оптимального збору та аналізу проб з системі EntryScan3.

Простота використання й висока пропускна здатність.

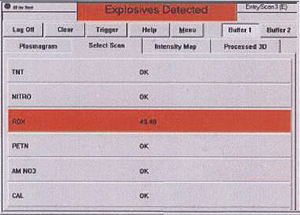

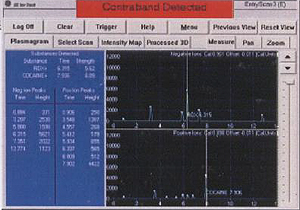

Яскравозабарвлені ділянки показують відносне кількість виявленої контрабанди На плазмограмі миттєво відображається більше інформації

Простий сенсорний екран доступний практично будь-якою мовою. Чіткість і безпомилковість роботи програмного забезпечення досягається за рахунок трьох рівнів доступу: оператор, контролер і адміністратор. Детальна інформація про пробу, отримана при спектральному аналізі "іонного портрета", видається у вигляді плазмограмми. Карта інтенсивності і тривимірне зображення дають ще більш докладну інформацію. При появі нових небезпечних речовин програмне забезпечення EntryScan3 може бути модернізовано прямо на місці всього за кілька хвилин. Самодіагностика спрощує обслуговування і гарантує максимальну ефективність. Можливості та переваги. Виявлення позитивних і негативних іонів Технологія ITMS дозволяє перемикатися з режиму позитивних іонів на режим негативних іонів, що дозволяє визначати і аналізувати як позитивні, так і негативні іони. У більшості наркотичних засобів позитивне іонне спорідненість, а у більшості вибухових речовин - негативне. Межі виявлення для реальних проб у ITMS вимірюються в пікограмів. Фільтр мембрани. Напівпроникна мембрана затримує пил і бруд, підвищуючи чутливість системи до підозрілих матеріалами, і забезпечує безперервність функціонування при роботі з великим потоком, у вологому і брудною середовищі. Автоматичні візуальні і звукові підказки. Автоматичний контроль потоку в системі EntryScan3 забезпечує чітку і надійну пропускну здатність. Забезпечуючи якісний контроль за проходженням людей, система EntryScan3 не дає пасажирам покинути контрольний пункт до отримання повних результатів перевірки, що усуває необхідність повторної перевірки пасажирів і закриття контрольних пунктів. Елементи керування та індикатори сенсорного екрану на рідній мові користувача. Усуває мовні проблеми для оператора. Дозволяє правильно зрозуміти результати аналізу. Повністю автоматичні зорові і звукові інструкції вказують, коли входити в отвір і виходити з нього. Регенеративний осушувач. Регенеративний осушувач не вимагає заміни, знижує час простою та витрати на обслуговування. Підтримання певного рівня вологості в камерах для проб забезпечує узгодженість та надійність результатів перевірки без втрати чутливості. Автономна повітряна система. Деяким системам потрібно додаткове обладнання для подачі повітря, наприклад компресор. Це обладнання займає місце, вимагає додаткових витрат на установку і отримується окремо. Система EntryScan3 обладнана безшумної повітряною системою, вбудованою в її компактне підставу. Це дозволяє легко встановити та налаштувати систему без непередбачених витрат на обладнання та встановлення. Простота модернізації програмного забезпечення. Час простою при модернізації програмного забезпечення для виявлення нових речовин мінімально. Дистанційний висновок і збір даних.Дозволяє легко інтегрувати прилад в існуючі системи охорони, захищають операторів і персонал служби безпеки. Компактна конструкція. Зменшена вага і скорочення часу на установку; швидкий і простий перенос і модифікація контрольного пункту. Схвалено Адміністрацією США з безпеки на транспорті (TSA). Система EntryScan3 успішно пройшла тестування в Лабораторії виявлення слідів вибухових речовин TSA. Технічні характеристики

 Тип детектора:  Спектрометр іонної рухливості з іонною пасткою (ITMS ®)    Чутливість: менше нанограма вибухових речовин на основі азотистих сполук, менше 200 пикограмм для гексагена

 Селективність: менше 1% помилкових сигналів під час роботи зі стандартними об'єктами   Комп'ютер: Процесор Pentium, не менше 32 МБ оперативної пам'яті  Обробка сигналу: змінне час інтеграції, деконволюції піку компонента плазмограмми 4-10 секунд Розпізнавання багаторазових піків і великої кількості вибухових речовин.

 Висновок результатів у вигляді гістограми або плазмограмми часу прольоту  Режими виявлення:

Вибухові речовини - режим виявлення негативних іонів.

Наркотичні речовини - режим виявлення позитивних іонів.        Одночасне виявлення і позитивних, і негативних іонів найближчому майбутньому)    Бібліотека речовин: контрольовані наркотичні речовини: Найбільш поширені наркотичні речовини, включаючи кокаїн, героїн, тетрагідроканнабінол (ТНС), метамфетамін та ін.

 Вибухові речовини:  Бризантні і денотаціонние: тринітротолуол (TNT), нітроефіри (пентаерітрітатетранітрат - PETN, нітрогліцерин, етилен гліколь динітрат - ЕГДН) і нітрат амонію (АМ_N03)

Пластикова вибухівка: гексагена (С4), пентаерітрітол тетранітрат (PETN) і тугоплавкі вибухівки (HMX).

 Габарити:

Основна консоль.

Висота 1397 мм (55 дюймів)        Ширина 406 мм (16 дюймів)        Довжина 965 мм (38 дюймів)    Арка        Висота 2591 мм (102 дюймів)        Ширина 1229 мм (48 дюймів)        Глибина 1018 мм (40 дюймів)    Арочний отвір        Висота 1981 мм (78 дюймів)        Ширина 762 мм (30 дюймів)    Вага брутто: 278 кг (631 фунт)

Ionscan Model 400В

В останні роки IONSCAN Model 400 встановив новий стандарт виявлення слідів вибухових речовин та наркотиків. Використовуваний силовими структурами і службами контролю безпеки, IONSCAN показав свою ефективність у виявленні навіть самої незначної кількості вибухових і наркотичних речовин в різних ситуаціях. В даний час IONSCAN Model 400 випускається в більш компактною і полегшеної версії і має дружній інтерфейс. Новий IONSCAN Model 400B поєднує в собі якості і технічні характеристики, які перетворили IONSCAN в стандарт виявлення вибухових речовин та наркотиків, в той же час полегшуючи його застосування: єдиний робочий блок, кольоровий екран LCD високої яскравості і спрощене управління. Освоєння приладу персоналом, не мають досвіду в галузі аналітичної хімії та мас спектрометрії займає 1-2 години. IONSCAN Model 400B призначений для експресного виявлення та ідентифікації слідів наркотиків або вибухових речовин. Результати аналізу відразу з'являються на широкому кольоровому екрані. IONSCAN Model 400B був створений для швидкого виявлення та ідентифікації незначної кількості наркотиків або вибухових речовин. IONSCAN 400B простий у використанні. Результати аналізу ясно показуються на широкому кольоровому екрані. IONSCAN фірми Barringer є найбільш продаваним в світі детектором слідів вибухових речовин та наркотиків. IONSCAN використовується в більш ніж 50 країнах всього світу, де він був впроваджений для покращення безпеки аеропортів, для захисту важливих об'єктів, попередження терористичних актів та боротьби з торгівлею наркотиками.

Область застосування:

• Мобільний контроль

• Тюрми

• Служба Безпеки Аеропортів

• Митниця

• Охорона важливих об'єктів

• Контроль на наркомісткі речовини

• Служба Охорони морських кордонів

• судовомедичної експертизи .

MobileTrace(тм)
