3.Методи розрахунку систем штучної вентиляції.
Основне
завдання розрахунку загально обмінних
систем штучної вентиляції –визначити
кількість повітря L
,що
необхідно подати або вилучити з
приміщення.При розрахунку вентиляції
в цехах,повітрообмін,як правило,визначають
розрахунковим шляхом за конкретними
даними про кількість шкідливих
виділень(теплоти,вологи,парів,газів,пилу)
1.Для цехів де виділяються шкідливі речовини,повітрообмін визначають за кількістю шкідливих газів,парів,пилу,що надходять у робочу зону,з метою розбавлення їх припливним повітрям до гранично допустимих концентрацій:
Де
-кількість
шкідливих речовин,що надходять у повітря
цеху,мг/год
-гранично
допустима концентрація шкідливих
речовин,що надходять у повітря
-концентрація
тих же шкідливих речовин у припливному
повітрі
2.Для цехів з виділенням надлишкового тепла кількість припливного повітря із умови асиміляції цього тепла
Де
-надлишкове
тепло в цеху,кДж/год;
С-питома
температура повітря при постійному
тиску,що дорівнює 1 кДж/
-густина
припливного повітря
-температура
повітря,що виходить з цеху
-температура
припливного повітря
3.Для цехів із значним виділенням водяних парів необхідний повітрообмін визначають за надлишком вологи:
Де
-маса
водяних парів,що виділяються різними
джерелами в приміщення г/год
-вологісь
повітря,що виходить з цеху г/кг
-
вологовміст повітря,що надходить в
цех(припливного)г/кг
-густина припливного повітря
4.Для
приміщення де немає шкідливих виділень(або
кількість їх незначна)приплив(витяжку)повітря
можна визначити за кратністю
повітрообміну(k)-відношення
об’єму повітря,що подається(вилучається)за
одиницю часу L
до
об’єму
(
):
Кратність повітрообміну показує скільки разів протягом години необхідно замінити весь об’єм повітря в даному приміщенні для створення нормальних умов повітряного середовища.Визначити за довідником кратність повітрообміну і знаючи об’єм приміщення можна порахувати кількість припливного повітря чи витяжки.
5.Для приміщення де не утворюються шкідливі виділення та надлишкове тепло і немає необхідності у створенні метеорологічного комфорту можна використати формулу:
Де l-мінімальна подача повітря на одного працівника відповідно до санітарних норм(при об’ємі приміщення,що припадає на одного працівника,до 20 - l=30 /год,а при об’ємі більше 20 - l=20 /год)
n-кількість працівників у приміщенні.
При розрахунку місцевої витяжної вентиляції кількість повітря,що вилучається місцевою витяжкою(зонт,панель,шафа)можна порахувати за формулою:
Де
-площа
поперечного перерізу отвору місцевої
витяжки
-швидкість
руху вилученого повітря в цьому
отворі(приймається від 0,5до 1,7 м/с в
залежності від токсичності та легкості
газів та парів)
Загальні відомості
Штучне освітлення використовують тоді коли природнього освітлення недостатньо або воно відсутнє. Штучне освітлення у виробничих приміщеннях здійснюється при допомозі світильників,які складаються із ламп – джерел світла,і освітлювальної арматури ,при допомозі якої світловий потік росприділяється у потрібному напрямку.
Лампи розжарювання відносяться до джерел світла видимого випромінювання.Вони прості у виготовленні,та зручні у експлуатації,але мають малу світловіддачу – від 7 до 20 лм/Вт,низький ККД – 10- 13% малий термін служби – 1000год.Їх освітленість відрізняється від денного світла.
Люмінесцентні лампи – це джерело світла видимого випромінювання,яке виникає внаслідок електричного розряду в атмосфері інертних газів і парів метану.
Вони мають ряд переваг:
- Дають освітленість близьку до денного;
- висока світлова віддача дщ 1000лм/Вт;
- великий термін служби 8000 до 14000 год.
До недоліків можна віднести:
- пульсацію світлового потоку,що приводить до стробоскопічного ефекту(замість одного предмету видно зображення декількох,спотворюють швидкість і напрям руху)
- дорога і відносно складна схема включення;
- особливі вимоги до їх зберігання.
При виборі люмінесцентних ламп слід надавати перевагу лампам типу ЛД,а не ЛБ,вони більш економніші і володіють меншим стробоскопічним ефектом. Нормування освітленості проходить в залежності від системи освітлення і характеристики зорової роботи,яка визначається наступними параметрами: найменші розміри об’єкту при проведенні роботи,фоном,контрастністю об’єкта по відношенню до фону.
До штучного освітлення пред’являються наступні вимоги:
- освітленість робочого місця повинна бути рівномірною яскравістю;
-в полі зору повинні бути відсутні пряма і відбита блискучість;
- освітлювальна установка не повинна бути джерелом небезпечності і шкідливості.
Розрахунок освітленості виробничого приміщення
Для розрахунку загального рівномірного освітлення виробничих приміщень використовують метод коефіцієнту світлового потоку.При розрахунку цим методом враховується пряме світло,від світильника і світло,відбите від стіни і стелі.
Світловий потік однієї лампи,лм,визначається по формулі:
Де -мінімальна освітленість,(лк)
S-площа освітлювального приміщення,( )
Z –коефіцієнт нерівномірного освітлення,( Z=1,15…1,25)
К-коефіцієнт запасу,який вказує зниження освітлюваності із-за забруднення і старіння ламп
n-кількість ламп
-коефіцієнт використання світлового потоку,що падає на розрахункову поверхню ,до сумарного світлового потоку всіх ламп,який залежить від коефіцієнтів відбивання стелі і стін показника приміщення:
А-довжина виробничого приміщення м
В-ширина виробничого приміщення м
-висота
встановлення над робочою поверхнею м
-загальна
висота приміщення
-висота
від стелі до нижньої частини
світильника(висота світильника)
-висота
від підлоги до робочої поверхні
При
однаковому коефіцієнті відбивання
стелі і стін
коефіцієнт використання світлового
потоку приймають в залежності від
показника приміщення І:
Таблиця 1
-
І
0,5
1
2
3 4
5
0,2
0,37
0,48
0,54
0,51
Коефіцієнт запасу К приймають для:
А)ламп розжарювання К=1,3…1,7
Б)ламп газорозрядних К=1,5…2
Характеристика ламп:
Таблиця 2
Лампи розжарювання |
Люмінесцентні лампи |
||
Потужність (Вт) |
Світловий потік |
Тип |
Світловий потік |
40 |
460 |
ЛДЦ-30 |
1450 |
60 |
715 |
ЛД-30 |
1640 |
100 |
1450 |
ЛБ-30 |
2100 |
150 |
2000 |
ЛБЦ-40 |
2100 |
200 |
2800 |
ЛД-40 |
2340 |
300 |
4600 |
ЛБ-40 |
3000 |
500 |
8300 |
ЛБЦ-80 |
3560 |
750 |
13100 |
ЛД-80 |
4070 |
1000 |
8600 |
ЛБ-80 |
5220 |
Примітка:
Д- денне світло;Б- білого світла;Ц- покращення кольоровіддачі.

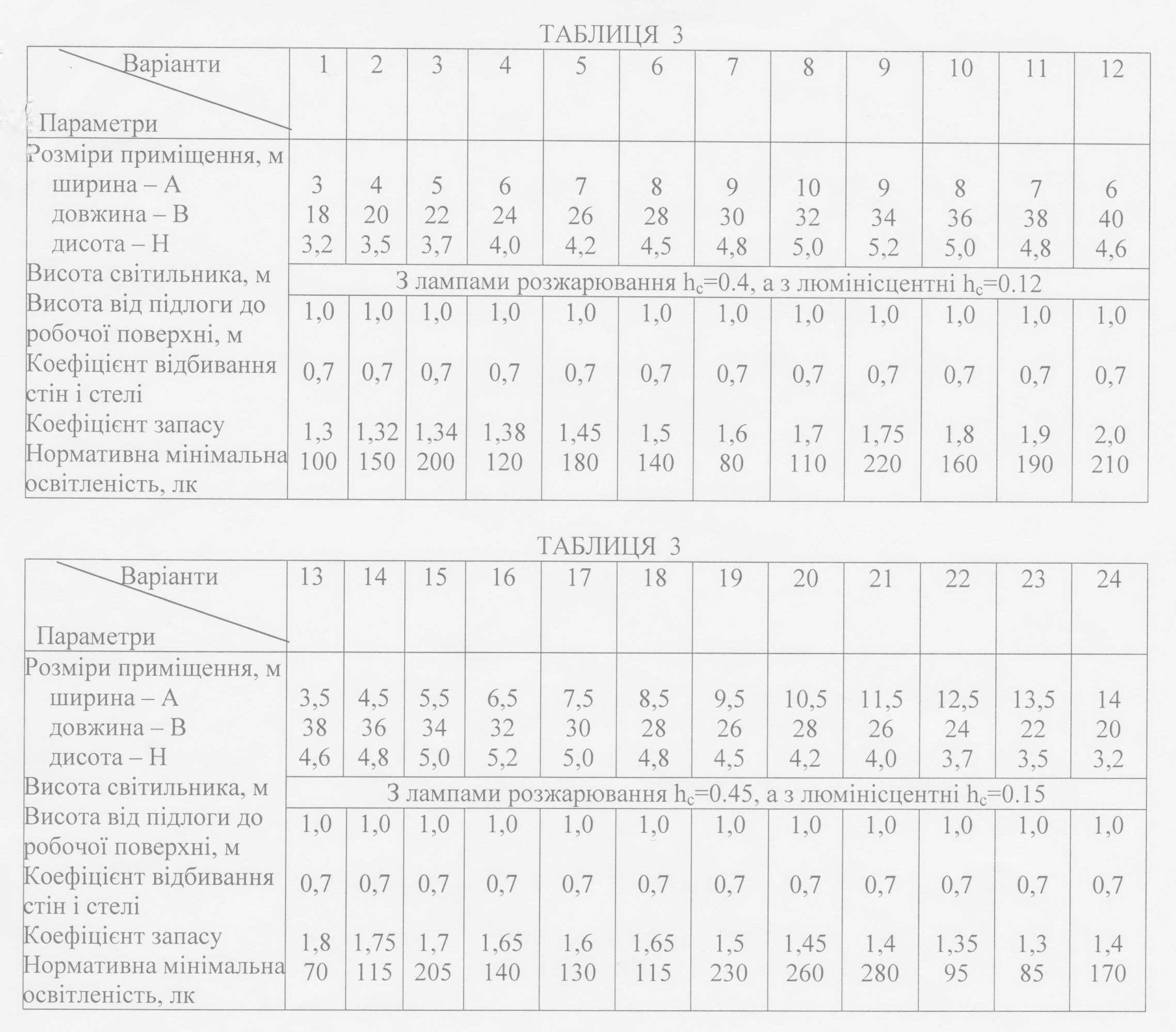

Якщо будуть вибиратися лампи денного світла,то потрібно вказати по скільки ламп ламп буде встановлюватись в одному світильнику. Дані вибрати з таблиці 3.
